等離子體聚合與電子產品

本文討論等離子體涂料的涂敷工藝和使用的設備。這種類型的涂料在電子組件中的應用和在高頻射頻組件中的應用，本文還根據等離子體涂層的測試效果，說明這種類型的涂層對組件提供的珍愛作用。

外觀涂料是用來珍愛電子組件和電子產品，防止它們因為接觸的環境而損壞，并且延伸壽命，進步可靠性。外觀涂料是特別配制的漆，可以用刷子、噴涂、浸漬、 或者選擇性涂敷的方法涂敷上去，每每必須涂布幾種材料， 涂布時要把那些不許可有涂料的部位遮住，必要許多時間 而且費用不菲。因為缺少簡單、價廉而有用的方法為電子 器件涂敷外觀涂料，很多制造商不能用外觀涂料來珍愛他們的產品。

如今已經研制出一種新型外觀涂敷方法，它使用低 功率等離子體室鍍上一層超薄的聚合物。可以使用這種方 法涂敷的材料包括丙稀酸材料到硅基聚合物和氟聚合物材 料。等離子體鍍膜是一種簡單的工藝，只有一道工序，可以用來涂敷薄而均勻的薄膜，是真正的外觀涂敷工藝，它不必要固化，不必要使用任何溶剤。在一些情況下，這個工藝也可能不必要把連接端和連接器遮住，去掉了外觀工藝中必要人工操作、耗費時間的工序.

弁言

外觀涂料的作用是珍愛電子組件，防止環境對它們造成損害。涂敷這些涂料時，涂料通常是液態的，使用手工方法涂敷，例如用刷子、噴涂或浸漬的方法。對于 噴涂、針涂和浸漬這些方法，可以使用主動化的機器人 來進行，更好地進行控制。所有這些方法可能很費時間， 而且必要大量勞力，一樣平常要求在組件的敏感部位，例如 連接器和射頻（RF)元件，在涂敷之前要把它們遮住， 防止液態的外觀涂料進人和接觸這些部位。在涂敷外觀 涂料后，一樣平常都必須讓外觀涂料固化。通常的做法是，使用紫外光固化，或者加熱固化，或者以某種方式把兩者結合起來。固化工序占涂敷工藝的很多時間，在涂料 干燥時，可能會產生令人不興奮的氣味和可能有害的溶 剤。我們必要一種新的涂敷方法，它能夠涂敷很薄的保 護涂料，涂料可以在各種環境下起到所必要的珍愛作用， 又不必要那些不需要的工序。等離子體聚正當就是如許的涂敷方法。

等離子體聚正當

等離子體聚正當是在等離子體條件的影響下形成聚 合材料⑴。自1960年以來，對等離子體條件下的固態涂 料的涂布進行了充分的研究，有許多材料可以用這個方 法涂布。在在等離子體條件下涂布的固態材料通常稱為等離子體聚合物，但它們都是獨一無ニ的聚合物，它們 與傳統聚合物不同之處是，等離子體聚合物沒有重復結 構，這種重復結構通常確定一個聚合物鏈。另外，等離子體聚合物材料每每是高度交叉鏈接的，不溶于任何化 學溶剤。等離子體聚合物的好處之一是，在一個比較簡 單的一個工序中，等離子體聚合物會形成很薄的膜，沒有針孔。這個性子是等離子體聚合物可以作為電子器件 的外觀涂料的關鍵性子。

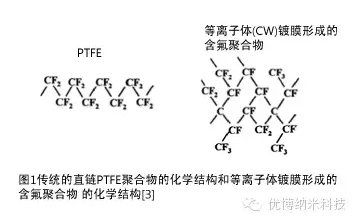

圖1是傳統的直鏈聚四氟こ烯 (PTFE)聚合物的化學結構和使用等離子體淀積技術形成 的含氟聚合物的化學結構。使用等離子體淀積鍍膜技術 形成的含氟聚合物由混合的碳-氟(C-F)鍵和碳-碳(C-C) 鍵構成，是高度交叉鏈接的，而PTFE材料只包含CF2 單元的重復鏈接。等離子體聚正當?shù)牧硪粋€緊張性子是，暴露在活躍 的等離子體氣體的所有外觀上，涂料以等離子系統統鍍膜 的方式形成特別很是均勻的外觀涂層。這意味著，等離子系統 統很容易在元件的角和邊緣上涂布，而傳統的液態材料涂 布方法可能會產生題目，由于液態涂料很容易從這些尖銳 的邊緣流掉。等離子體聚合物很容易和涂布的基板粘合， 涂層在高溫或低溫時不會出現脫層的題目。

等離子體聚正當?shù)臋C(jī)理及設備

等離子體聚正當?shù)臋C(jī)理特別很是復雜。在等離子系統統 中發生的高能電離，把體系中工作氣體電離成離子、自由電子、自由基和中性的碎片，所有這些碎片與體系中原來 氣體的化學性子，以及等離子體鍍膜體系的很多參數有關， 這些參數如腔室設計、電極布局、射頻（RF)頻率和功率、 原來氣體的壓カ和流量。

涂敷工藝的例子

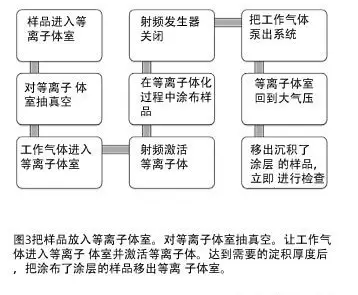

等離子體聚正當中使用的涂敷工藝通常是一個簡單 的一歩到位工藝。樣品用適當?shù)膶?dǎo)軌送進等離子體室，讓 所有的緊張外觀暴露在活躍的等離子氣體中。然后，根據 詳細的工藝，對等離子體室抽真空，把真空度降落到幾十 到幾百毫托。然后把原來的材料以氣體情勢引入等離子體 室。這個原來的材料在正常大氣條件下是氣體，如一些碳 氫化合物、氟碳、胺氣，或者是已經變化為氣體的液體。 這個從液體向氣體的變化可以通過對液體的高蒸氣壓頂部 空間進行簡單的抽真空方法達到，作為載體的氣體通過液 體，然后把這些原來是飽和的載體氣體引入等離子體室， 或者，用更復雜的方法，對蒸氣壓特別很是低的液態材料通過 霧化工藝直接噴射液體。一旦流入等離子室的工作氣體已經穩固，開啟射頻 發生器，工作氣體被電離成氣態等離子體。在適當?shù)臈l 件下運行時，工作氣體淀積在樣品外觀上，形成涂層，可以調整淀積的時間來控制涂層的厚度，等離子體聚合 涂敷工藝許可進行這種調整。達到所必要的涂敷厚度后， 射頻發生器關閉，把工作氣體從等離子體室消滅出去。 然后等離子體室回到大氣壓，從體系中移出涂上涂層的樣品。不必對樣品進行進一步的干燥或固化。這個過程如圖3所示。

等離子體淀積外觀涂層

如上所述，等離子體聚合工藝能夠淀積范圍廣泛的 各種材料。這些材料包括簡單的碳?xì)浠衔铩⑤^復雜的碳 氫化合物，如丙烯酸酯和こ烯基單體，氟聚合物和其他的含鹵碳?xì)浠衔铮约肮杌鶚渲推渌璨牧稀?/span>

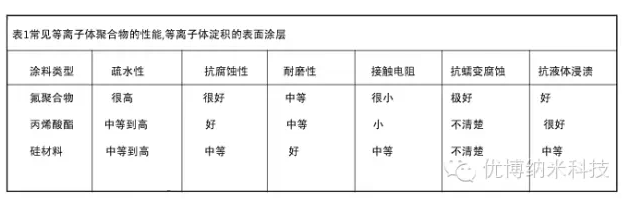

表1列出已經用作外觀涂層的材料，它們的特點， 以及關鍵的特征。

等離子體聚合物涂層的厚度可以從幾十納米到幾個微米，詳細的厚度取決于涂敷工藝的必要。可以使用物理 技術測量涂層厚度，如外觀顯微光波干涉儀或原子力顯微 鏡，或者使用橢圓率測量儀或反射計進行光學測量。

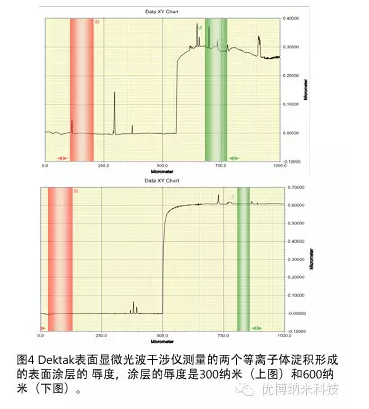

圖4 是用Dektak外觀顯微光波干涉儀測量的兩個等離子體聚 合物涂層的厚度。在這個例子中，涂層的厚度大致是300 納米和600納米。可以使用高分辨率光學顯微鏡和掃描電子顯微鏡 (SEM)得到等離子體淀積形成的外觀涂層的圖像。對于 使用等離子體聚合工藝涂布外觀涂層的電子組件，在涂布 后任意切片，對微切片檢查涂層的涂敷狀態。圖5是PCB組件上的焊盤外觀有一層很薄的外觀涂層。可以看到薄涂 層是沿著焊盤邊緣的金屬輪廓覆蓋的，然后繼承沿PCB 的外觀覆蓋焊盤的阻焊模。圖像中的亮度和對比度已被修正和加強，以凸起薄膜的存在。在這個例子中，涂層的厚度約為1.5微米。

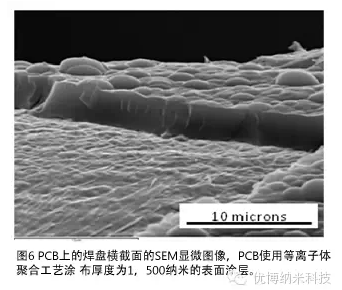

圖6是高分辨率掃描電子顯微照片，涂層均勻地覆 蓋金屬焊盤和相鄰的阻焊膜。請詳細在焊盤和阻焊膜結合 部之間的復雜輪廓，涂層覆蓋得很流暢，這一點十分緊張。 涂層順著各種材料的隆起鋪開，甚至填滿焊錫上微小的凹 隙。

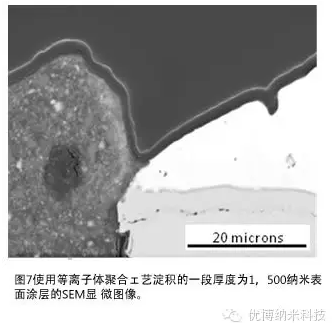

圖7中的SEM顯微照片表現樣品外觀切片的細微形 態，在這部分的涂層已經被去棹。這個圖像表現了一個涂 層，這個涂層在厚度和密度上相稱均勻，是從樣品的外觀 漸漸均勻形成的。所有被檢查的樣品，涂層是延續的，沒有缺陷。等離子體淀積外觀涂層的耐腐蝕性前面已經說明，對于PCB，等離子體淀積的氟聚合 物可作為電路板的珍愛涂層。已經看到，當PCB暴露 在嚴格的環境中時，這些涂層可以有用地防止氧化和腐蝕。 已經證實等離子體淀積的含氟聚合物涂層對防止高硫環境 引起的腐蝕分外有用。眾所周知，浸銀外觀層很容易受蠕 變腐蝕的影響，如今甚至已經證實氟聚合物能夠防止浸銀 外觀層的蠕變腐蝕。

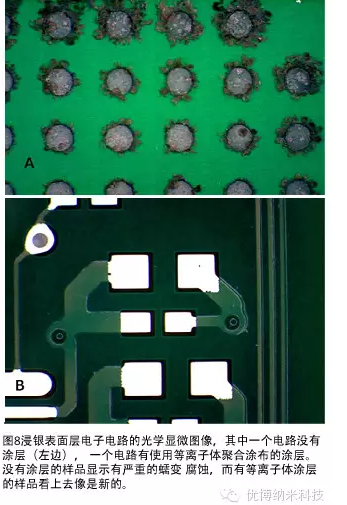

圖8表現浸銀外觀層

電子電路的顯 微圖像，其中一個電子電路沒有涂層，一個電子電路有使 用等離子體聚合淀積的涂層，兩個電路都在暴露高硫、高 濕環境七天。沒有涂層的樣品表現有緊張的蠕變腐蝕，而 有等離子體涂層的樣品看上去像是新的。很多外觀涂層的一個緊張的特征是，當電路在工作 時，它珍愛電子組件中的電路，不會暴露在潮氣與腐蝕性 的環境。當產品是置于高濕度環境中，假如樣品暴露在一個冷凝環境下，或者，假如有很少的水不測地流到電路的 外觀，就會出現潮氣與腐蝕性的情況。在這種情況下，沒 有效外觀涂層珍愛的電子組件可能經常發生災禍性的故 障。造成故障的一個機制是電子組件的外觀生長晶枝。這 些晶枝是導電的金屬鹽。這些金屬鹽是由水和腐蝕性元素 在組件外觀上共同形成的，加在整個電路上的電壓會促使 晶枝生長。當電路暴露在自來水下時，電路加上電壓，就可以 看到潮濕環境對生長晶枝的影響。自來水中有充足的鹽， 能夠形成電化學電池，導致電路上的兩個電極之間生長 晶枝。在這個實驗中，第一組樣品使用等離子體聚合涂 上一層厚度1微米的外觀涂層，而第二組樣本沒有涂層。 實驗中的兩組樣品都使用裸銅外觀和浸銀外觀。把樣品接到電壓源上，在顯微鏡下把樣品浸人自來水中，就可 以進行觀察。

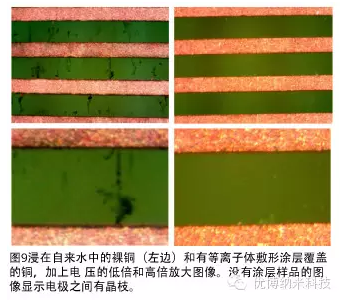

圖9是第一組樣品中沒有涂層珍愛的銅電路和有等 離子體淀積外觀涂層珍愛的銅電路的低倍和高倍放大圖 像。沒有涂層樣品的圖像清楚地表現電極之間生長的晶枝， 而有等離子體涂層樣品的圖像表現電路沒有缺陷。

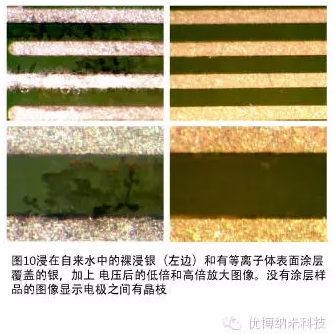

圖10 表現浸人自來水中的裸浸銀外觀和有等離子體淀積外觀涂 層的浸銀外觀加上電壓后的低倍和高倍放大圖像。沒有涂 層的裸銀樣品表現電極之間存在晶枝，而有等離子體涂層 的樣品，沒有缺陷。

結論

等離子體鍍膜是一個特別很是有吸弓I力的珍愛電子產品 的涂敷方法。淀積工藝自己特別很是簡單，可以對樣品進行非 常細微的處理或制各，在一些情況下，在涂敷之前甚至不 必要把連接端和連接器遮住。能夠進行等離子體聚合的涂 敷材料的范圍令人驚專，由于幾乎任何可以以氣相存在的 材料都可以用等離子體聚正當。因為等離子體聚合淀積方法容易應用、低成本，可以在越來越多的產品上涂敷外觀 涂層，我們預計，電子產品等離子體聚合工藝將進步新一代電子器件的可靠性。
