采用Parylene珍愛PCB線路板有以下好處：

1.行使氣相沉積的工藝保證在任何外形的外觀的都可以形成一層致密、無針孔完全封裝且膜厚同等的薄膜避免了使用其他工藝會產生的膜厚不均勻，棱角膜厚較薄，縫隙未完全涂敷及堆積、流失等缺陷征象。

2.同時處於炎熱及冰冷的環境條件下，均可保持優秀的防水及絕緣特征；避免了溫度交變（-120~80）條件下涂層內部應力對電路及性能的影響；也避免了其他涂敷材料會發生龜裂或起泡的征象!

3.水分子透過率極低，僅為一樣平常有機硅樹脂的千分之一；故只要超薄的厚度就能達到IP等級而且極低的介電常數，使高頻損耗小。

4.滲入芯片與基板間的微細間隙，提供完備的珍愛；大幅加強芯片-基板間導線（25μm粗細）的連接強度。

5.Parylene不消融於一樣平常溶劑；避免了其他有機硅樹脂防護材料可被其稀釋劑消融的可能。

6.完全封裝的Parylene薄膜、對PCB上細小的貼片元件更有固定防止脫落的功能

Parylene目前已導入的產業包括LED產業、通信產業、工控產業、散熱風扇.......等。

Parylene具備在MEMS領域中運用的特點!

接近微米級的細密制作；極薄的膜層仍具極優的電性能、物理機械性能和防腐蝕功能；并與微機電領域的材質有很好的相容性。

Parylene的超薄特征

在0.2微米厚時就完全沒有針孔，可以滲入其他材料所不能進入的微細縫隙和孔洞之內，并且孔內和孔口附近的厚度基原形同，故可以在不改變對象的表面、尺寸、彈性、重量條件下，同時為其提供優秀的防護。

Parylene具有極高的絕緣強度及精良的電性能

5微米厚就能耐1000V以上直流擊穿電壓，因此在微機電體系中，Parylene是一極佳的電介質材料。

微縫/針孔的添補封閉，防腐耐鹽霧性能好

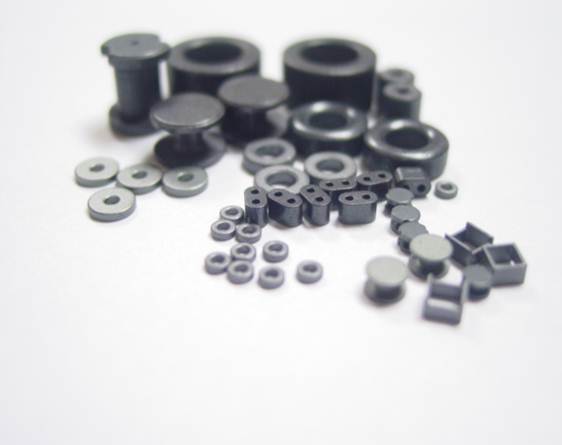

使用金屬電鍍在鹽霧試驗時仍不能對釹鐵硼磁性材料提供有用的防護。

無環境污染下的高度絕緣，低損耗

真空氣相沉積的工藝，適用任何復雜外形及各種體積大小的磁材

用環氧樹脂材料進行電泳涂敷，但電泳涂敷時工件外觀必須有一掛點，掛點的修補不僅費工費時，而且質量難以保證用。另外當繞線器件很小時，使用傳統膠帶做絕緣就很困難。用Parylene涂層能夠有用此題目并具有大量生產降低成本的上風

薄膜不影響磁性強弱

傳統的電鍍工藝在 鐵硼磁性材料外觀鍍上鎳、鋅或錫、金等。這些涂層偶然會影響磁性材料的表磁等特征。Parylene涂層較薄且厚度均勻使繞線器件能保持最大的繞線窗，適用於較高性能要求的產品。

小型釹鐵硼磁材是易碎的，沉積上Parylene涂層還可增長其強度。

Parylene可以在可移植的器件和修復手術用部件的表層產生一種非排斥性生物屏障(生物共容)。

Parylene涂層可用來封閉醫療器材外觀微細針孔，并因外觀的光滑能削減污染物質附著，可克制霉菌及細菌在其外觀滋生生長

Parylene的質量特別很是小，且僅須很薄的一層Parylene即可對敏感的電子元件提供有用的珍愛，完全不影響其正常運作，并提供了優秀的絕緣和耐腐蝕防護。

Parylene具有優秀的熱穩固性和化學穩固性，因此適用於須經消毒可重復使用的醫療器材，經各式消毒方式（高壓滅菌、輻射滅菌、氧化滅菌）亦不會影響其功能

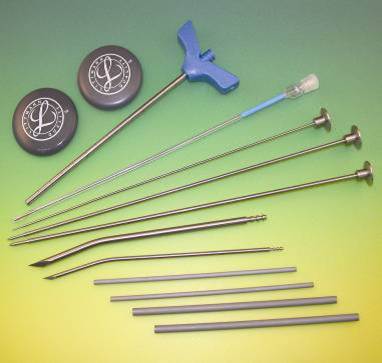

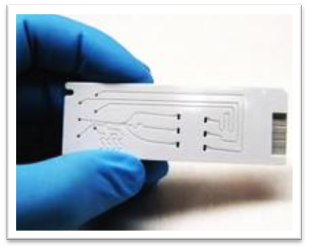

適用於植入性生物晶片、心臟起博器、壓力傳感器及、手術刀、導尿管、插管、內視鏡、脊椎固定料..等及其他各種醫療類矽橡膠耗材。
