中性鹽霧試驗方法和判定標準

一、總則 1、目的

為規范金屬結構件的中性鹽霧試驗（NSS）的方法和判定標準而制訂本規范。

2、適用

該規范適用電鍍金屬結構件和緊固件的試驗方法和判定標準。

3、職責

(1)、質量部金屬結構件SQE負責提出測試申請和提供測試樣品；

(2)、質量部電子產品測試組測試工程師負責根據樣品材質和外觀處理方式制訂測試方案；

(3)、質量部電子產品測試組實驗室測試員負責測試方案的實施；

(4)、質量部電子產品測試組測試工程師負責測試報告的編制和測試效果的判定。

4、實施

(1)、本規范實施之前應調集負責結構件的設計工程師、采購工程師、質量工程師等相干人員討論通過；

(2)、本規范經相干職能部門會簽通過經文控中間受控同一發行；

(3)、文控中間受控發行之日正式實施。

二、引用標準

1、GB/T2423.17-1993 電工電子產品基本環境試驗規程 試驗Ka：鹽霧試驗方法；

2、GJB150.11-1986 軍用設備環境試驗方法 鹽霧試驗；

2、GB/T 6461-2002 金屬基本體上金屬和其它無機覆蓋層經腐蝕試驗后的式樣和試件的評級；

4、ISO14993-2001 Corrosion of metals and alloys--accelerated testing involving cyclic exposure to salt mist,“dry” and“wet” condition；

三、試驗設備

本試驗所需設備為噴霧嘴、鹽水桶、試驗片支援架、噴霧液收集容器、試驗室(1)、鹽水補給桶、壓力桶、壓縮空氣之供應設備與排氣設備等所構成，并依照如下條件試驗。

注(1)：試驗室大小須在 以上。

1、鹽水噴霧試驗機與其所需的管路應采用純性材料，不能對噴霧腐蝕試驗有影響或自己被腐蝕者；

2、噴霧嘴不可直接將試驗液噴向試樣。噴霧室頂部聚集的溶液不得滴落在試樣上；

3、試樣滴落的試驗液體不可流回鹽水桶而再用于試驗；

4、壓縮空氣不能含有油脂及灰塵，所以須有空氣清凈器；空氣壓力須保持在 ，由于壓縮空氣于膨脹時，有吸熱征象，所以須事先有預熱(2)如下附表，

以獲取均一溫度的噴霧。

注(2)：預熱以增長壓縮空氣的溫度與濕度；



5、噴霧采取器其水平采取面積為 ，直徑約為10cm，置于試樣附近；

6、噴霧液量以整個小時計算，在采集容器上，應每小時平均可收集1.0～2.0ml鹽水溶液。噴霧液至少應延續收集16小時，以其平均值透露表現噴霧量；

7、試驗中鹽水桶其氯化鈉溶液濃度應維持40～60g/L。

四、試驗條件

1、試驗溶液

試驗溶液采用氯化鈉(化學純、分析純)和蒸餾水或去離子水配置，其濃度為(質量百分比5±0.1%)，霧化后的收集液，除擋板擋回部特別，不得重復使用； 備注：為配置濃度為5%(W/W)的鹽溶液，可以通過下式計算所需氯化鈉的質量；

所需氯化鈉質量＝0.053×水的質量

2、溶液PH值

霧化前鹽溶液的PH值在6.5～7.2(35±2℃)之間；

備注：該P(yáng)H值范圍要求是在Ta=35±2℃測定的，當鹽溶液在室溫下被調整PH值，而在35℃霧化時，因?yàn)镃O2在較高溫度下會發揮、損失，匯集溶液的PH值將比原溶液高。因此，當原溶液在室溫下被調整PH時，有需要將其調整至6.5以下，如許在35℃霧化后所匯集的溶液的PH值就能知足6.5～7.2這一要求。

3、實驗室內溫度(指箱體內的溫度)：35±2℃

4、飽和壓力桶內溫度：47±1℃

5、飽和桶壓力：1Kgf

6、噴霧量

在工作空間任意位置，用面積為80cm2的漏斗收集延續霧化16小時的鹽霧沉降量，平均每小時應收集到1.0-2.0ml的溶液；

7、延續霧化時間



說明：

(1)、假如產品使用環境相對比較嚴格，可能要求的延續霧化時間嚴格于本規范，那么則按產品規格書所要求的霧化時間進行試驗；如無特別要求或要求低于本規范則同等按本規范實行；

(2)、假如金屬結構件的供給商所提供的承諾書、鹽霧試驗報告等資料所表現的延續霧化時間嚴酷于本規范，則按供給商提供的霧化時間進行試驗，否則將按本規范實行。

五、試件的放置

1、試件的被試外觀不能受到鹽霧的直接噴射；

2、試件外觀在試驗箱中的放置角度是特別很是緊張的。原則上，平板試樣的被試外觀朝上并與垂直方向成20±5℃的角，對于外觀不規則的試件，可采取多種放置狀況，務必使每個重要外觀能同時接受鹽水的噴霧；

3、試件的排列，應使噴霧自由的悉數落至悉數試件的外觀上，不應妨礙自由著落；

4、試件不可相互接觸，也不可接到金屬性導體或有毛細征象的物質，以及其他支架外的物體；

5、鹽溶液禁止從一個試件上滴落到其它的試件外觀；

6、試件假如有識別標記等粘貼物，應盡量置于試件下方；

7、對于一個新的檢測或總試驗試件超過96H的測試，可許可被測試樣移位。在此情況下，移位的次數和頻率由操作者來決定，但是必要在試驗報告中注明；

8、試樣的支架應由惰性非金屬材料制成，如玻璃、塑料或有涂層的木成品。懸掛試樣的材料不應使用金屬材料，而應使用人造纖維、棉纖維或其它惰性絕緣材料。

六、試件的初始檢測

1、表面結構檢查

試驗樣品外觀必須干凈，無油污、破損、無一時性的珍愛層和其弊病；

2、電氣性能檢查

假如是電子電器產品團體進行試驗，試驗前必須對電氣性能進行檢驗，并且記錄測試數據。

七、試件的預處理

1、試驗前必須細心的清洗被測試樣品，盡可能地消滅那些可能會影響試驗效果的雜質(灰塵、油污或其它雜質)。所用的清洗方法應取決于試件材料性子，試件外觀及污物清洗時，不應使用可能侵蝕試樣外觀的研磨材料或溶劑；

(1)、使用適當?shù)挠袡C(jī)溶劑(沸點在60～120℃之間的碳?xì)浠衔?和干凈的軟毛刷或超聲清洗裝配徹底清洗被測試樣品。清洗后，用新溶劑沖洗試樣，然后干燥；

(2)、清洗后的樣品，應避免再次被不經意的觸摸而污染；

(3)、試驗前不應進行清洗掉故意涂覆珍愛性有機膜層的試樣；

2、假如試樣是從較大的帶有涂層的工件上切割下來的，不應損壞切割區附近的覆蓋層。除非另有規定，必須采用適當?shù)脑跍y(cè)試條件下穩固的覆蓋層，如油漆、石蠟或膠帶等，對切割區進行珍愛。

八、試驗程序

1、根據試驗條件配置鹽溶液并根據試樣放置要求放置被測試樣品，開啟鹽霧箱的電源開關，箱體和壓力飽和桶進入加熱階段；

2、待溫度吻合測試條件所要求的溫度范圍后，開啟噴霧壓力是否保持在1Kgf；

3、根據延續霧化時間要求設置準時器并打開準時器的開關，待知足設定的噴霧時間后，將主動制止噴霧；

4、試驗結束后，首先關閉噴霧開關，然后再開啟除霧開關進行除霧約20分鐘；

5、箱體內的鹽霧除干凈后，關閉設備所有開關，然后可以打開箱門掏出試樣；

6、在試驗的過程中，如無特別要求，禁止中途打開箱門；

7、在噴霧狀況時，嚴禁同時進行除霧，由于氣流逆向可能會損壞設備；

8、箱體內的鹽霧氣體未消滅干凈時，禁止打開箱門，以防止因鹽霧氣體外泄而對箱體周邊的其它設備造成腐蝕；

9、噴霧試驗結束后，試件在箱體內停頓的時間不許可超過30分鐘，以免停頓時間過長而影響測試效果。

九、試驗完成后的試樣處理

鹽霧試驗完成后，將被測試件從鹽霧箱中掏出，為了削減腐蝕產物的脫落，試樣清洗前應先在室內空氣中天然干燥0.5-1小時左右，然后用溫度不超過30℃的干凈流動水將被測試樣警惕清洗，以去除試樣外觀殘留的鹽霧溶液，接著以距試樣30cm處壓強不超過200Kpa的空氣吹干。

十、最終檢測

1、試驗后的表面：檢查表面的缺陷情況，如點蝕，裂紋、氣泡等分布和數量；

2、電氣性能檢查：假如是電子器產品團體進行試驗，試驗后必要對電氣

性能進行檢測，檢查電氣規格是否與試驗前保持同等。

十一、試驗效果的評級和判定

對于鹽霧試驗效果的判定和表述有多種方法，譬如，按照腐蝕物的特性進行表述、按照腐蝕面積的百分比進行評級、按照腐蝕率進行表述以及按照重量遞減表述等多種方式。現以國標GB/T 6464-2002《金屬基本體上金屬和其他無機覆蓋層經試驗后的試樣和試件的評級》所制訂的腐蝕面積進行評級的方法進行舉例。

1、評級計算公式

金屬鍍層的腐蝕評級是根據腐蝕缺陷所占總面積的百分?jǐn)?shù)，按下列公式計算而得到：

Rp=3×(2-LogA)

式中：

Rp---腐蝕的評級數，化整到最接近的整數，如下表所示；

A----機體金屬腐蝕所占總面積的百分?jǐn)?shù)；

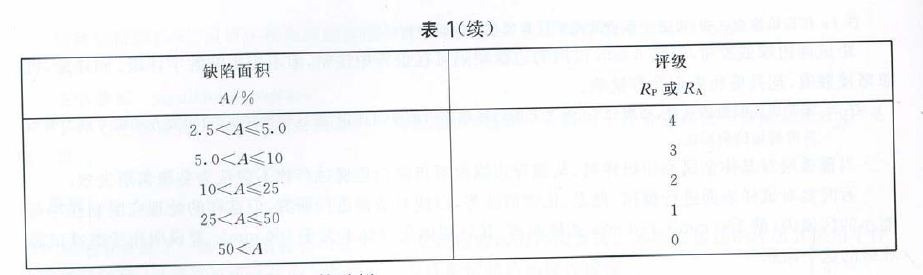

根據上述公式可以得出腐蝕缺陷面積與腐蝕評級的關系，如下表格：

備注：

(1)、對缺陷面積極小(如小于0.046%)的試樣，假如按照上述公式計算，將導致評級大于10，因此上述公式僅適用于A(yíng)＞0.046%的試樣；

(2)、在某些情況下，可能難以計算出正確的面積，尤其是深度加工的試樣，如螺紋、孔等，在這種情況下試驗者要盡可能地正確估計些面積；

(3)、對于SECC(鍍鋅鋼板)在進行缺陷面積計算時，試件加工的切口可以不計在內；

(4)、在計算缺陷面積時涉及到的“總面積”是指試件在箱體內噴霧所能覆蓋的試驗面積，其它所不能覆蓋的面積不在計算之內。

2、試驗效果的判定

(1)、Rp=10的試驗效果可以直接通過；

(2)、Rp=7～9的試驗效果，假如沒有效戶特別的要求，也可以讓步接收；

(3)、Rp=3～6的試驗效果，必要相干職能部門進行評估，然后根據評估的效果進行判斷；

(4)、Rp=0～2的試驗效果，則判為不合格。

十二、試驗報告

1、試件的基本信息

(1)、試件的名稱；

(2)、試件的規格型號；

(3)、試件的材質和外觀處理方式；

(4)、試件的尺寸、外形、試驗面積和外觀狀況。

2、試驗設備信息

(1)、設備名稱、型號、供給商；

(2)、設備箱體內的容積。

3、試件的初始檢測

(1)、試件表面結構檢查，并且要求有圖片記錄，用以和試驗后的表面進行對比；

(2)、假如是電子電器產品整機測試，則必要有電氣性能方面的檢測數據。

4、試件的放置

試件的放置位置、狀況，要求有圖片記錄。

5、試驗條件

(1)、鹽溶液濃度、PH值；

(2)、箱體內溫度、濕度和壓力飽和桶內的溫度；

(3)、鹽霧沉降量和延續霧化時間。

6、最終檢測

(1)、試件的表面結構檢查，并且要求有圖片記錄，用以和試驗前的表面進行比對；

(2)、假如是電子電器產品整機測試，則必要對電氣性能方面進行檢測。

7、效果評定

(1)、試件的評級效果；

(2)、最終判斷和判斷依據。

8、報告的有用性

(1)、報告必要得到相干職能部門的簽字認可；

(2)、簽署完畢的報告加蓋質量部印章生效。
