| 阻隔膜發展

在上世紀90年代年以來，阻隔膜剛開始開發重要是針對包裝材料領域。其所使用的阻隔膜包括鋁箔、高阻隔有機高聚物膜和涂布膜。

鋁箔阻水氧率最好，但其柔韌性差、成本高，且不透明；高阻隔有機高聚物因透明性好，常溫下阻隔性精良，可達到10－1，且柔韌性好，成本較低，目前尚仍廣泛用于多種食品的包裝，但其最大的瑕玷是高溫濕下阻隔性明顯降落，而且多層共擠包裝難以回收，PVDC涂布膜也存在對環境的不友愛題目。

針對以上題目，很多公司紛紛開展了對無機氧化物類鍍膜的研究，其中以三菱、凸版印刷和大日本印刷最領先，而且于2000-2002年之間推出了各自的市售產品。

此時期的無機氧化物鍍膜多為12μm基材+單層無機阻隔層的結構，其阻隔性多在100～10－1，透明性好，對環境友愛，高溫濕下阻隔性不降落，可以適用于必要高溫蒸煮滅菌的包裝材料，以及對耐候性有較高要求的太陽電池盒液晶表現等領域。但其也有鍍膜較脆、不耐彎折、成本較高的缺陷。鍍膜的設備重要有高頻感應蒸鍍（如三菱公司）、電子束蒸鍍（如凸版印刷、東洋紡、尾池工業、加拿大ALCAN等）。

2005年左右，隨著液晶表現領域的迅猛發展，對阻隔膜提出了新的要求，要求阻隔膜的水氧阻隔率達到10－2，掀起了又一輪研究的高潮。

為達到這一要求阻隔膜結構也發生了轉變，多為50～100μmPET/有機層/無機阻隔層/有機層的結構。

因為所要求的阻隔性能的進步，原有的蒸鍍設備已經難以知足開發的必要，因此加大了應用新型設備的研究，如大日本印刷等離子體加強化學氣相沉積（PECVD）和濺射、柯尼卡PECVD、三井、日本合成化學、住友化學、三菱化學CAT-CVD法、富士CCP-CVD法。

隨著越來越多的能產生高能粒子轟擊的設備應用于無機阻隔層的生產，使得鍍層能以更加緊密的方式形成于有機層外觀，基材與阻隔層間的有機層又增長了一項新的功能—耐蝕刻性。

阻隔性的進步使得人們更加關注有機層的平坦化程度，因此有機層所用的材料也隨之發生了響應的轉變，采用了更多耐熱性耐蝕刻性較好的成分，更多應用到熱硬化樹脂類型。此時期也已經出現多層無機阻隔層疊層結構的雛形。

2007年以后，阻隔膜的研究與柔性O(shè)LED行業密切相干，柔性O(shè)LED行業密封材料透水氧率要求達到10－4以下。

要實如今電子行業的應用，基材多數選擇了耐熱性更好，熱膨脹系數更小的PEN，厚度多選擇100μm。

涂層結構以多層為主，主體研究集中在膜層結構設計、有機層組成成分以及有機層成膜方式的選擇上。Vitex、GE、3M等公司都已開發出本身獨特的設備和產品，并在市場上銷售。

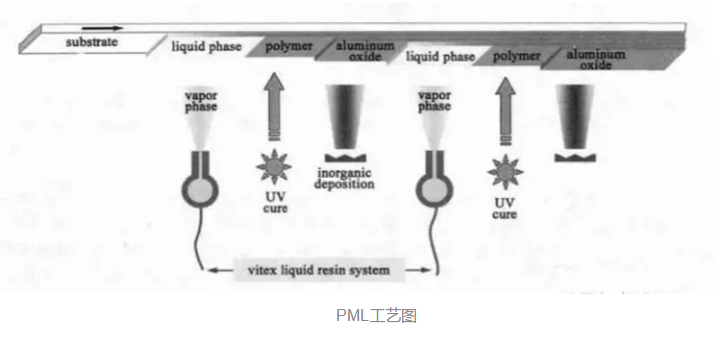

在20時紀70年代末到80年代初期，GE公司制造了一種多層聚合物/鋁結構的電容器，這種結構具有很平滑的外觀，有些研究人員就意識到這種結構可以改善阻隔材料的性能，對此工藝賡續改動就有了Vitex公司的PML工藝。

這一工藝的關鍵之處在于首先在基材上通過閃蒸技術沉積液體單體膜（聚丙烯酸酯）。

由于這層膜是液體的，所以可以添補外觀的缺陷，從而使得外觀平滑、平坦，然后再UV固化成膜，如許可以使得外觀的粗糙度小于1nm。然后再在平滑外觀上反應濺射沉積阻隔材料。

如此有機膜和無機膜循環沉積幾次，沉積幾雙（一雙為一層有機層加一層無機層）所得的產品即可達到超高阻隔性能。產品結構的掃描電鏡（SEM）截面圖如下。

這種結構中的有機層可以使無機層的缺陷彼此不關聯，如許通過一層的水氧就不能直接穿過整個結構。PML工藝既可以使用單獨的阻隔基材（柔性基材），也可以制作成封裝材料。

多層阻隔膜在卷對卷工藝上延續制成（無印刷），其寬度可最長可達1.5m，速度上限可達到3m/min。生產成本因工藝設計、大小、生產能力不同，Barix封裝材料為0.05～0.10$/m2，柔性阻隔膜成本為5～50S|/m2（因基材和所需性能不同）。

在柔性基材上的阻隔產品使用鈣法測試其透水量小于10－6g/m2。應用不同其層厚也不同，單層聚合物膜厚為0.25到幾微米，單層無機層厚為20～100nm。

氧化鋁層的沉積采用直流反應濺射，其工藝溫度較低，平均溫度為40℃，最高溫度才80℃。產品的透明度在可見光范圍內可達到90%。

Barix產品可直接替換玻璃蓋板用于OLED表現器上。在2008年，三星SDI公司使用Barix產品創造了世界上最薄的表現器。

美國3M公司的多層阻隔膜結構與Vitex的相似，采用的也是真空卷對卷工藝。

在此工藝中采用化學氣相沉積有機層，濺射沉積無機層。其產品的阻水率達到10－6g/m2。在2005年3M就與Add-Vision公司緊密合作，使PLED表現器的壽命超過了1000h。

*PECVD

美國GE公司采用裝有平板電容耦合等離子體源的PECVD工藝沉積延續梯度結構的阻隔層。

延續梯度結構重要是指圖中的有機無機層都是由硅化合物組成，包括硅烷、氮化硅或氮氧化硅。

*層壓工藝

加拿大Alcan包裝公司采用卷繞式EBPVD方式在9和12μm基材上沉積氧化硅/氧化鋁鍍膜產品，再通過層壓工藝獲得透水量＜0.01g/m2的阻隔產品。
