防潮絕緣抗腐蝕漆、電路板外觀被覆涂布Conformal coating三防漆

WaterOff

2022-08-08 10:46:37

三防漆(Conformal Coating)是一種涂布在印刷電路板上以形成珍愛膜的方法，這層珍愛膜通常僅是薄薄的一層(約30～210µm)，它可以用來增強電子產品的防潮、防污、防塵、防化學污染的能力，也可以防止焊點及導體與空氣接觸而繼承腐蝕的題目，可以起到屏蔽及消弭某些電磁干擾，更可以起到絕緣的作用。

這種三防漆(conformal coating)涂層還有一個附加的用途，就是可以增長元器件的耐磨及耐溶劑的能力，也可以釋放高低溫轉變時所造成的應力。

就由于三防漆(conformal coating)有這些種種的好處，所以經常被運用在一些必要暴露于極惡劣的環境下的產品，如多化學氣的環境、高污染或多灰塵環境、高濕環境，極高或級低溫環境中。在消耗性電子產品中則經被常用來珍愛或絕緣一些電機產品或電子元件裝配，例如馬達、發電機、變壓器、電磁閥開關…等。

加油站或航空遨游飛翔器上所使用的產品會被要求吻合ATEX規范，涂布三防漆(conformal coating)就是其要求之一，目的是為了避免任何電子產品在特別環境下所可能引起的短路、火花而造成火災或是爆炸進而產生人命損失的不測。

三防漆(conformal coating)的涂布材料基本上有Silicone(硅膠、硅膠)、Acrylic(壓克力)、Urethane(聚氨酯)等三種透明的質料，也有使用Epoxy(環氧樹脂)的，但其為不透明材質，所以較少人使用。

三防漆(conformal coating)固化的方式可以使用室溫固化及加熱固化兩種。

下面整理四類三防漆(conformal coating)材質的特征及詳細事項：

?　Silicone材質固化后通常呈現透明且具彈性橡膠態，比較能有用防震，也可以承受較大高低溫轉變所產生的劇烈應力轉變(-40°C~200°C)。

?　Acrylic材質固化后通常呈現透明而且堅硬的涂層，具有低吸濕性和較快的固化時間，耐磨及絕緣性佳。

?　Urethane材質固化后通常呈現透明且硬的涂層，具有優勝的耐磨性和優秀的防潮能力，在低溫環境下的性能尤其穩固，但較不耐高溫。

?　Epoxy為基質的涂層材料很結實，通常為不透明狀，具有優秀的防潮及防濕能力，其防化學腐蝕和耐磨性的體現也特別很是好，另外Epoxy也具有優秀的介電特征(dielectric properties)。

三防漆(conformal coating)涂布時的詳細事項：

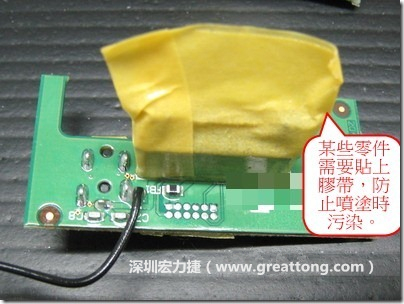

涂布三防漆(conformal coating)的時候，需留意避免涂布到一些后續加工時必要做電氣接觸，或是電路連接的零件，比如說電源插座(Power jack)、連接器(connector)的接觸片，這是由于三防漆(conformal coating)為絕緣材質，附著在這些必要導電接觸的元器件將會造成電性不良。

另外，揚聲器(buzzer, speaker)為開放式的零件，有開孔，一旦三防漆跑到其零件內部，將會影響到彈片的振動頻率進而影響到發聲。

還有，LED也不可以被涂布到，否則LED的光線可能會變黯淡或是造成顏色改變的后果。

三防漆(Conformal coating) 涂布的方式大致可以分成3+1種：

1、浸漬(dipping)：對大型設備較經濟，但是涂布后的厚度會受浸漬的溫度、時間、抽出的速度、垂流的時間、是否加風刀…等因素影響。

2、噴涂(spraying)：對中小型設備較經濟。使用噴涂的時候就像噴漆一樣，涂布的均勻度取決于相對移動的速度、噴涂位置、噴涂的壓力、是否有較高零件而定。另外零件底部無法噴涂到，可能必要額外處理。

3、刷涂(brushing)：對小型的設備較經濟。涂布的時候容易由于涂布的技巧諳練度而造成涂布不均勻發生，另外也要留意毛刷掉毛的題目。零件底部也較難涂布。

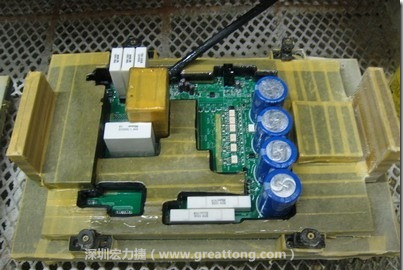

4、選擇性涂布(Selective Coating)：涂布雖然益處許多，但每每費時又費工，也可以選擇有必要的部份位置涂布即可。

三防漆(Conformal coating)的檢查

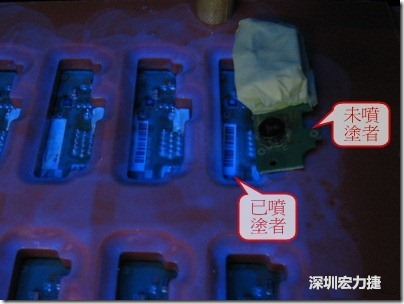

由于大部分的三防漆(Conformal coating)在噴涂之后都呈透明無色狀，或是一層薄薄比較淡的顏色，一樣平常很難用肉眼直接檢查出噴涂的結果。因此大部分的三防漆(conformal coating)材料都會添加微量的紫外線螢光劑，這么一來只要安裝紫外光(UV)檢查機就可以用來檢查噴涂的狀態及其均勻度了。

選擇三防漆(conformal coating)材質的時候還需詳細其加溫的條件，有些必要加高溫固化，有些則只要室溫就可以固化。加高溫固化者通常硬度會較高，可以耐磨損，室溫固化者，則具彈性上風較軟。

▼使用噴涂(Spraying)方式作業時，需設備抽真空的設備，否則噴涂的物質會飄散到空氣當中，影響人體的健康。

使用噴涂(Spraying)方式作業conformal coating時，需設備抽真空的設備，否則噴涂的物質會飄散到空氣當中，影響人體的健康。
