跳蟲是一類小型土壤棲息的節肢動物，它們通過皮膚進行呼吸作用。如果水或者其他液體很容易粘附在其表面，則可能導致它們的死亡。因此，它們的角質層為了避免液體的完全潤濕，經過漫長的進化，最終形成的特有幾何形狀和層級結構賦予了它們對于液體的靜態排斥性和動態抗壓性，從而了保持角質層的干燥，避免了窒息而亡的危險。

盡管可以通過在微尺度上設計精細的納米結構來調控表面的靜態超疏性，但是現有的微尺度修飾的超疏表面，其靜態排斥性和動態抗壓性之間存在不可避免的矛盾。如何制備像跳蟲角質層一樣具有靜態排斥性和動態抗壓性的多層級超疏表面仍是一大挑戰。

  近期，韓國高等科學技術研究院化學與生物分子工程系的Hee-Tae Jung教授課題組報道了首例類跳蟲角質層的超疏水表面。表面褶皺結構的引入解決了靜態排斥性和動態抗壓性之間的矛盾。這類仿生表面在顯示出對于水，乙醇等液體的高度排斥性（其接觸角均 >150°）的同時，還能夠承受We > 200的水滴和乙二醇液滴的極端壓力，以及We = 53的乙醇液滴的影響（We是一種無量綱的壓力衡量標準），展現出之前從未有過的高耐壓性。

  研究者通過模仿跳蟲角質層的精細結構，首先利用納米壓印和二次濺射光刻（SSL）技術，制備分布“T”形納米結構的微尺度褶皺表面。再利用高溫進行聚苯乙烯的形變處理，形成程度可控的表面褶皺，最后利用化學氣相沉積（iCVD）方法在上述制得的表面上涂覆約40nm的聚（十七氟癸基甲基丙烯酸酯）（PHFDMA），成功獲得“T”形納米結構分布的褶皺雙層結構仿生表面，并通過掃描電子顯微鏡（SEM）確認其形貌。

為了確認“T”形納米結構和褶皺對于該類仿生表面超疏性能的影響，研究人員還制備了“圓盤”形和“懸垂”形的表面樣品以及褶皺程度不同的表面樣品。靜態接觸角和和動態液滴實驗表明，在不同結構的樣品中，由于“T”形納米結構的高度起皺表面能有效降低與液體接觸的面積，使得其表現出最優的超疏性。

圖文速讀

圖1仿生表面的設計靈感。

（A）跳蟲角質層表面的水滴照片以及初級結構和二級結構的SEM圖像；（B）制造“T”形納米結構的步驟圖；（C）在獲得納米結構后，通過熱致收縮制造微尺度褶皺。

圖2 在微尺度起皺基底上，“T”形納米結構的形態。

（A）頂部SEM圖，插圖為高分辨納米結構的細節圖；（B）斷面SEM圖，紅色框中的插圖顯示了“T”形結構的放大圖，藍色框中的插圖顯示該“T”形結構的頂部。

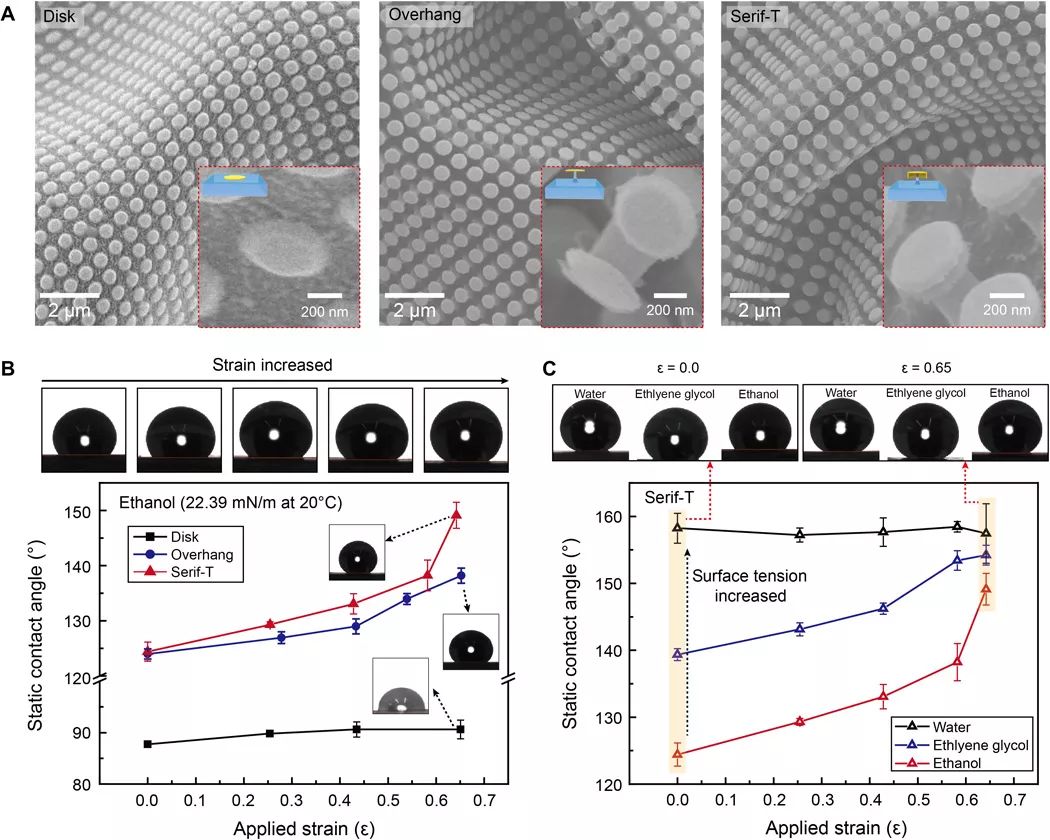

圖3 納米結構的形態控制和相應的靜態接觸角。

（A）具有不同種類納米結構的表面圖；（B）乙醇在不同納米結構表面上的靜態接觸角；（C）不同測試液體（水，乙二醇和乙醇）在“T”形納米結構表面上的靜態接觸角。

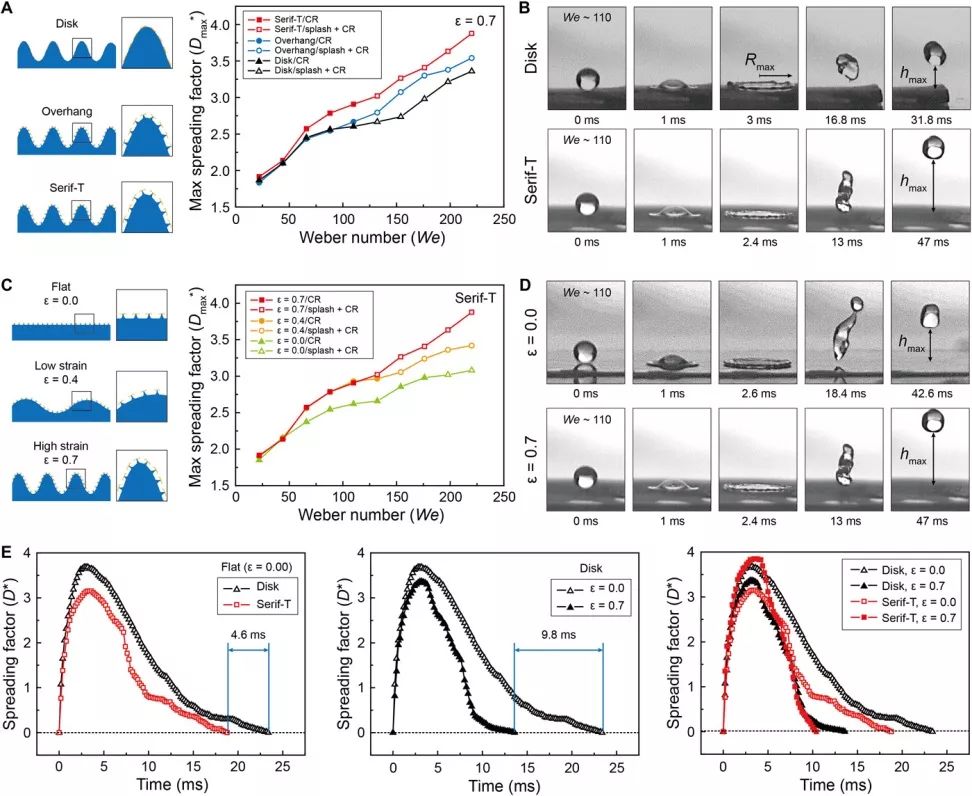

圖4 仿生表面的動態抗液壓性。

（A）具有不同納米結構、相同褶皺程度的表面示意圖，各自的最大擴展半徑與We壓力的關系曲線；（B）當We壓力約為110時，不同納米結構的表面與水滴碰撞的照片；（C）具有相同納米結構、不同褶皺程度的表面示意圖，各自的最大擴展半徑與We壓力的關系曲線；（D）當We壓力約為110時，不同褶皺程度的表面與水滴碰撞的照片；（E）當We壓力約為220時，各種類型表面的最大擴展半徑與接觸時間的關系曲線。

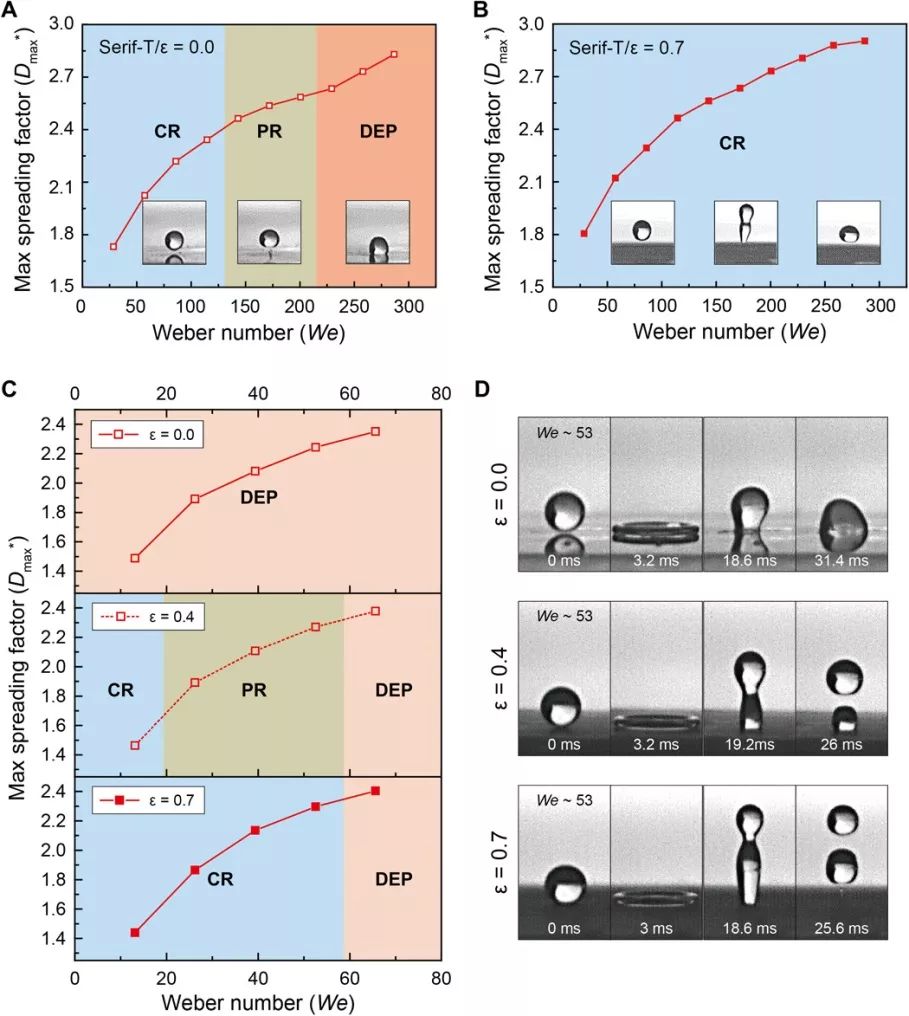

圖5  對于低表面張力液體，仿生表面的液滴反彈實驗。

  在不同We壓力下，乙二醇在（A）平面和（B）高度起皺的“T”形納米結構表面上的液滴反彈行為；（C）在不同We壓力下，乙醇在不同褶皺程度的“T”形納米結構表面上的反彈行為；（D）當We壓力約為53時，乙醇液滴與不同褶皺程度的“T”形納米結構表面相互作用的照片。

原文鏈接：

http://advances.sciencemag.org/content/4/8/eaat4978
