派瑞林（Parylene）是20世紀60年代中期美國聯合碳化物公司開發的一種保護性高分子材料，使用真空氣相沉積工藝形成保護膜，薄膜具有厚度均勻、致密無針孔、透明無應力、優異的電絕緣性和防護性等特點。主要用在涂料方面，是軍事標準中唯一一種固態涂料。那么，性能如此優異的parylene涂層為何至今沒有壟斷涂料界呢？

Parylene涂層優勢

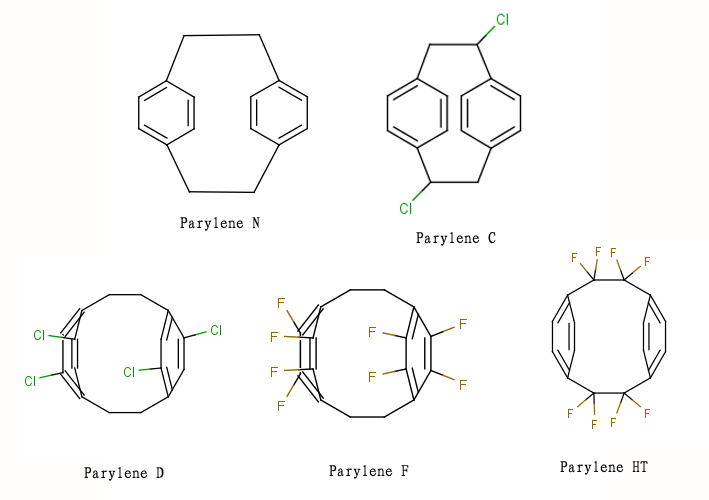

        根據分子結構的不同，Parylene可分為C型、D型、N型、F型、HT型等多種類型，具有其他涂層難以比擬的性能優勢：它能涂敷到各種形狀的表面，包括尖銳的棱邊、裂縫和內表面；涂料中不含溶劑，克服了已往使用的溶劑性涂料在烘干過程中因溶劑揮發而必然會留下許多細微針孔的缺點，提供真正的無針孔保護膜；特性全面，包括干涂層潤滑性、粒子的穩定性、疏水性、生物相容性、化學不可溶性、生成過程無副產物、對水解剝蝕的不明感性、熱穩定性、低滲透性和高絕緣性。

Parylene應用領域

        因具有以上優勢，Parylene已經廣泛被應用到各個領域：

        光電材料——電路、電路組件和元器件、微電子機械系統（MEMS）、傳感器以及光纖光纜接頭密封件：微米級涂層能對印制電路組件的表面提供非常可靠的防護，既不會對基材形成傷害，而且有利于元器件散熱；磁性材料：它能對小型超小型磁材進行無薄弱點全涂敷的磁材可浸鹽酸10天以上不腐蝕，目前國際上小型超小型磁材，幾乎都采用Parylene作絕緣和防護涂層；生物醫用領域：Parylene符合ISO-10993生物試驗要求、FDA G95-1、（RoHS）2002/95/EC，不僅電性能和防護性能好，而且具有生物兼容性和生物穩定性，無毒無副產物，而且可以進行常規消。此外還可以用在多功能服裝以及文物保護領域

Parylene材料有如此多的優點，用途如此廣泛，為何沒有壟斷涂料市場呢？

        我們先來看一下它的工藝：以Parylene D型為例，使用真空氣相沉積工藝。先將Parylene粉末放在涂覆設備的腔體內，真空狀態下先將固態粉末在150～170℃下氣化，然后在裂解腔經650℃裂解形成亞甲基狀態最后常溫下在沉積腔內亞甲基鍵結合形成穩定的聚對二甲苯聚合物，沉積在要保護的樣品上，形成保護膜。

        這其中有幾個難點：

1. 涂敷工作室必須保持潔凈干燥；

2. 派瑞林真空涂覆需要專門的涂覆設備；

3. 過程要求嚴格：工藝流程各環節中嚴禁任何人員裸手拿取，操作人員必須穿防靜電工作服、戴防靜電腕帶和防靜電手指套。

        一方面由于技術的限制和實驗的高要求，Parylene涂覆工序比一般涂料相比要復雜，在非必要時，人們傾向于選擇相對簡單的方法；另一方面是由于成本的問題，Parylene一般只應用于高價值的產品中。因此Parylene雖取得了高精端產品的市場，卻無法廣泛應用到涂料市場中，因此無法壟斷整個涂料行業。也許以后，隨著技術的簡化和成本的降低，這種性能優異的涂覆材料也可以走向普通產品的市場。
