濕氣是對PCB電路板最普遍、最具破壞性的主要因素，過多的濕氣會大幅降低導體間的絕緣抵抗性、加速高速分解及腐蝕導體等。三防漆涂覆于線路板的表面，形成一層三防的保護膜（三防指的是防潮、防鹽霧、防霉）。我們常常看到PCB電路板金屬部分起了銅綠就是沒有涂覆三防漆，金屬銅與水蒸氣、氧氣共同化學反應而引起的。

本文主要對IPC-TM-650 2.6.3.4進行解析。

1.適用范圍

測量三防漆涂層經過溫濕處理過程中的絕緣電阻。

2.樣品要求

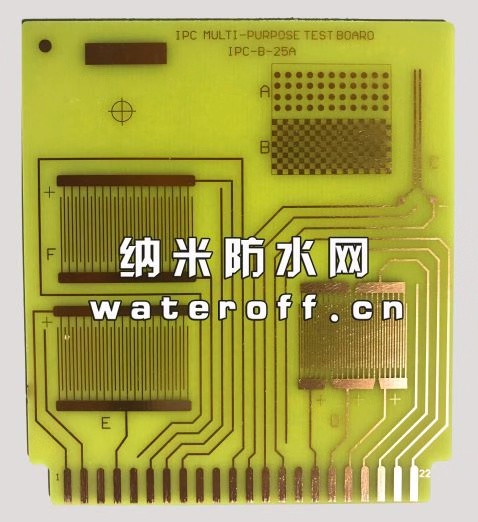

5片IPC-B-25A，在D pattern上進行測試： 1片沒有三防漆涂覆的板 ，4片有三防漆涂覆的板 。

 (IPC-B-25A納米防水網有售)

3.所需設備和工具

（1）溫度濕度偏壓箱（2）高阻儀（3）烘箱（4）計時器（5）錫爐（6）鉗子（7）電烙鐵（8）助焊劑。

4.測試條件

（1）室內環境：25°, +2°, -5°C；40-50% RH

（2）溫度濕度偏壓箱環境：25° 到65° ± 2°C ；90, -5, +3% RH；50VDC偏壓；20cyles

5.樣品準備

（1）檢查樣品外觀，符合IPC-A-600的有關規定；

（2）在D pattern的pad上分別焊接絕緣導線，1、3、5焊接正極導線，2、4焊接負極導線，注意焊接時不要使助焊劑飛濺到梳狀線路上（可使用防護罩防止飛濺 的發生，如果發飛濺則要丟棄測試板）；

（3）不要用手接觸樣品，也要防止樣品暴露在臟污環境下。

6.測試過程

（1）在50±2℃的環境中放置24小時；

（2）在實驗室環境下測量初始絕緣電阻，測量電壓為100VDC，1min后再讀一次數據看讀數是否穩定；

（3）將樣品豎直放入溫度濕度偏壓箱中，上面放置一個冷凝水滴防護罩；

（4）關上溫度濕度偏壓箱的門，設置50VDC的偏壓；

（5）進行20cycles的溫濕度循環，單個循環的過程如下：

a．在1.75±0.75hrs將溫度從25℃升到65℃；

b．在65℃下維持3, +0.5, -0 hrs；

c．在1.75±0.5hrs將溫度從65℃降到25℃.

7.測量與評估

（1）測量絕緣電阻前，關閉50VDC的偏壓，加載100VDC的測量電壓；

（2）分別在第1、4、7、10個cycle讀取絕緣電阻值；

（3）20cycles結束后，在“25± 2℃，50 ± 5%RH”的條件下放置24hrs后，在實驗室環境下再次測量絕緣電阻；

（4）按照IPC-CC-830檢查外觀和耐電壓。

文章來源于美信檢測,如有侵權聯系刪除
