小小的防水材料也能是一條上百億級別的賽道

WaterOff

2022-08-09 13:13:11

本文閱讀時間8-10分鐘

—————— 寫在前面 ——————

從國內外各大廠推出的機型來看，

防水手機逐漸成為大廠各機型的標配：

蘋果：iPhone X 防水 IP67級

三星：Galaxy S8 IP68級

華為：Mate 20 Pro IP68級
谷歌：Pixel2 IP67級

索尼：Xperia XZPremium IP68級

......

還有像小米、OPPO、vivo等并未直接標識手機防水等級的廠商，多多少少也會宣傳廣告自家手機是可以防水的。

日常生活中，感覺手機防水的需求并不強烈，為什么這些大廠都如此孜孜不倦地追求防水的功能？

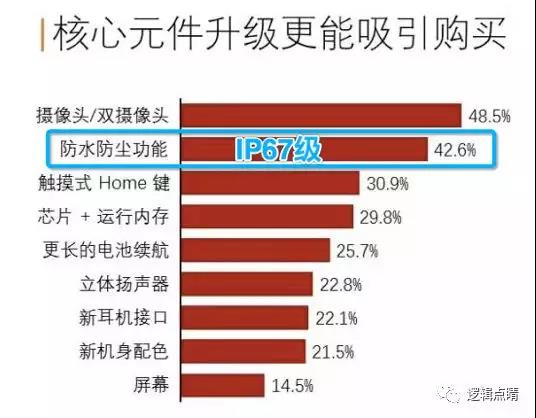

1、從購買的角度來看，防水防塵能力成為用戶選擇購買iPhone7的第二大理由，自蘋果發布iPhone7之后，企鵝智酷對57000萬網友進行《iPhone 7中國消費者購買意向報告》的調查，其中手機防水功能成為用戶購買iPhone7的第二大理由，有42.6%的網友選擇因防水防塵功能而購買。

2、從售后的角度來看，據IDC在2015年公開發行的調研數據顯示，在所有送修的設備之中，無防水處理導致手機損壞的金額巨大，液體侵入是繼碎屏之后手機返修的第二大損壞原因，占比高達35%，僅2015年就約有3.28億部智能手機因為液體侵入而受損。

IDC估計，目前全球只有不到10%的智能手機具備防水性能，每年由于液體侵入而造成的損失則高達967億美元。

要知道，不到手機售價1%的防水處理成本，能夠減少30-40%的手機返修比例，從這個角度來講防水處理行業的市場空間太有想象力了。

IPXX防護體系

在研究防水材料領域前，先進行一個簡單的科普：

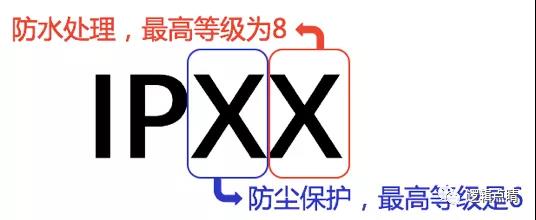

日常用來評判手機防護等級，會常用到IPXX這個國際上針對電氣電子設備對異物入侵的防護等級體系，IP是Ingress Protection的縮寫。

IPXX中第一個X表示接觸保護和外來物保護等級，主要是體現防塵保護，最高等級是6，完全防止外物及灰塵侵入。

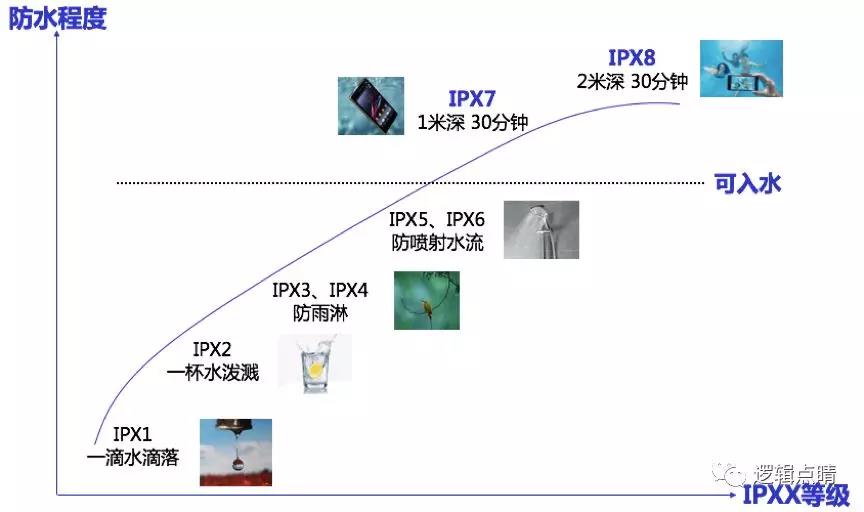

IPXX中第二個X表示防水保護等級，最高等級是8，從IPX1-8防水能力依次增強，IPX8可以在一定水壓下長期浸泡，IPX1-IPX8的防水級別大概如下：

了解了不同的防水等級之后

在買手機和使用手機時

最好先鑒別自己的手機處于什么防護等級

以免釀成悲劇......

畢竟腎只有兩個......

技術路線

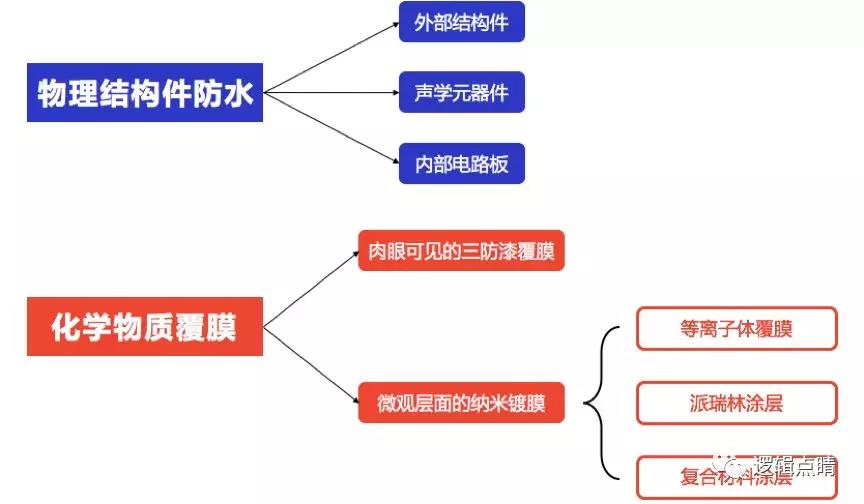

了解了防護等級之后，言歸正傳，我們聊聊手機到底怎么實現防水的，主要有兩種方式，物理結構件防水和化學物質覆膜這兩大類，而覆膜技術下面又有幾種細分方式：

一、物理結構件防水

物理防水主要有三塊部位：外部結構件、聲學元器件、內部電路板。

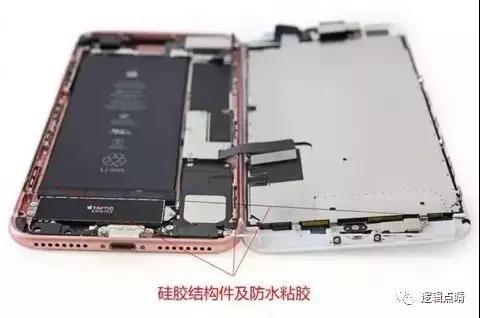

外部結構件上，多采用一體化機身，減少機身的拼接，從而減少機身縫隙，在內部的聲學元器件和內部電路板上，多使用防水膠條、硅膠密封圈、膠黏劑等對內部的連接處進行保護，從而阻擋灰塵及液體的入侵。

不過無論是從設計還是從制作過程，結構件防水對于耳機孔、充電孔等裸露在外的部位很難保護，始終會對機型美觀造成影響，而且會因為結構件的老化、摔落磕絆等意外磨損導致防水性能下降明顯。

像三星、索尼等企業實現的IP68級防水，還有蘋果實現的IP67級防水主要都是通過結構件防水，華為的Mate 20 系列有結構件防水處理可以達到IP68級別，沒有結構件防水處理只有IP53級別，差異非常明顯。

二、化學物質覆膜

1、三防漆、灌膠、氟化液等覆膜

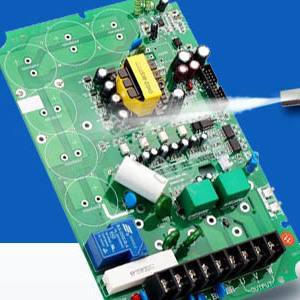

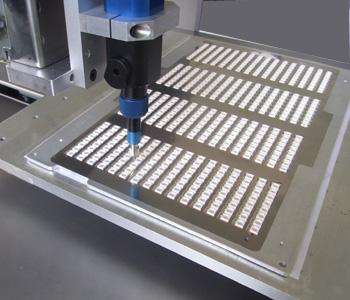

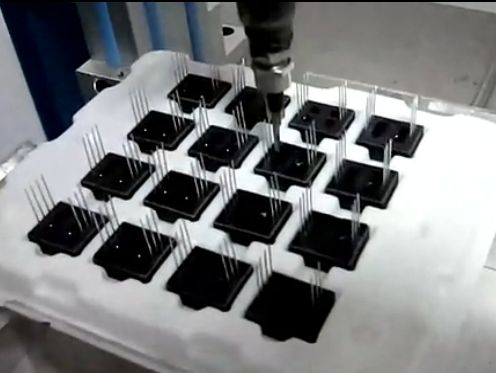

三防漆以丙烯酸酯為主，灌膠和氟化液（還有硅膠、聚氨酯等）則是另外一種防護的膠體。將這三種材料通過點膠、灌膠、噴涂、浸泡等方式處理至PCB板上，從而實現防護。

三防漆、灌膠、氟化液等覆膜處理成本及門檻都不高，但是這種工藝會帶來明顯的幾個問題：

一是由于操作的精細度問題，會導致PCB板上邊角處無覆蓋、無保護，在芯片管腳處不易涂覆；

二是這種處理方式需要用到大量有機溶劑，造成明顯的污染環保問題；

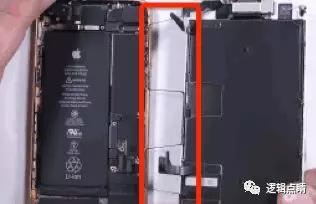

三是這種覆膜方式畢竟不是微觀層面的化學反應，會給產品明顯增重，而且影響元器件的整體散熱效果和導電性能，因此一般只能在機殼機身、攝像頭連接處噴涂，蘋果iPhone8在內部的PCB板、攝像頭部件連接上都進行了三防漆的噴涂。

2、納米鍍膜：（化學物質覆膜的第二種）

從工藝和鍍膜成分的差異上來區分，有三種納米鍍膜選擇：

（1）等離子體鍍膜

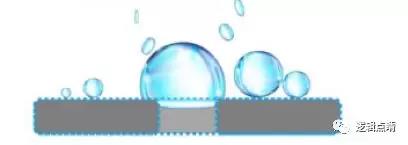

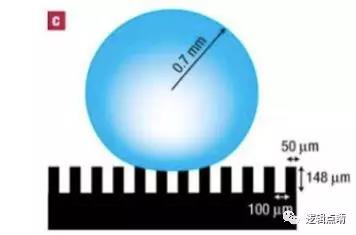

在產品整個表面涂上一層厚度以微米~納米計的聚合物，表面形成微凸結構，吸附氣體分子形成氣體薄膜，而且水滴的接觸角趨于最大值，無法滲透過納米層表面，最后形成像荷葉一樣的疏水效果，類似下圖：

等離子覆膜主要是用氟化物實現，首先由于等離子體具有強烈的方向性，會導致產品表面膜厚嚴重不均；

其次則是等離子體膜必然有孔隙，可以防潑濺，但是不能防浸泡，而且是通過疏水結構來讓水流走，一旦表面水滴壓力增強，例如浸泡或者強力噴射，那么就會讓水直接滲入，達不到保護效果。

想象一下荷葉面對強力水龍頭時直接被水流沖破荷葉的場景......

（2）派瑞林

通過CVD（化學氣相沉積法），由活性小分子在元器件表面“生長”出完全貼合該物體形狀的高分子涂層，形成一層無孔隙的納米涂層，和等離子體覆膜的疏水結構不同，可完全實現與水的隔絕。

派瑞林這種防水結構可以讓元器件防水、防腐蝕，但仍有缺點：

一是不耐高溫，長期使用溫度只能在100℃以下；

二是在光照下容易裂解，陽光照射下2周就黃化開裂；

三是不能隔絕氧氣分子的滲透，防水但是不能防氧化。而且派瑞林膜本身無法導電，因此很多區域不能鍍上派瑞林膜，導致了派瑞林的應用場景受到極大的限制。

（3）復合材料涂層

復合材料涂層也是用CVD方式在元器件表面實現覆蓋，主要成分不同，先將一層高分子涂層生長于元器件表面，隨后再覆蓋上一層致密的氧化物納米涂層用來隔絕氧氣防止元器件被氧化。與派瑞林一樣是徹底隔絕外部水分子及空氣的技術路線。

復合材料涂層通過金屬氧化物使得復合材料涂層實現抗高溫（150°高溫）、防氧化和抗光照(戶外直接照射10年)等派瑞林本身不具備的特性，而且能夠保留派瑞林這種高分子結構本身無孔隙防水、防腐蝕的優點，缺點就是技術門檻比較高。相比之下，具備抗高溫+抗光照+防水防氧+防腐蝕特性的復合材料涂層能夠極大地拓寬原本等離子體涂層和派瑞林涂層的應用場景，不僅用于消費電子產品領域，還能延伸至電氣設備領域。

行業規模

1、智能手機領域

正如上面提到的，智能手機內部需要防護的主要是三塊地方，聲學元器件、外部結構件以及內部電路板，通過結構件（2個液態硅膠和4個O型環）進行防水大約需要8-10元成本，同時還需要用三防漆or納米鍍膜對內部電路板進行一定的處理。

總成本約為15-20元，這是手機行業對于防水這個需求能夠接受的普遍成本。

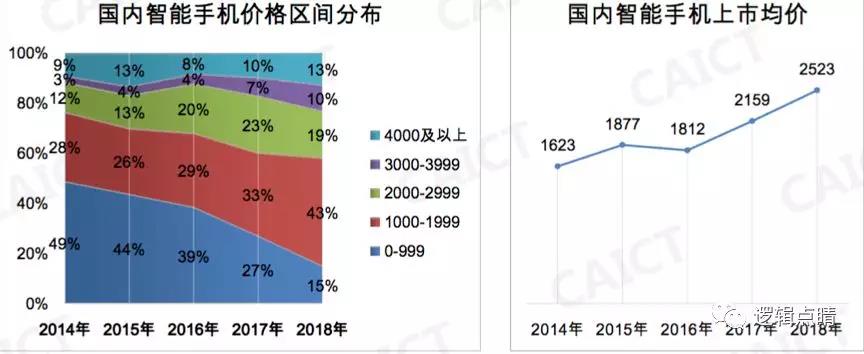

數據來源：中國信通院《2018年國內手機市場運行情況》

看一下2018年國內智能手機價格區間分布，0-999元價位的手機只占15%。

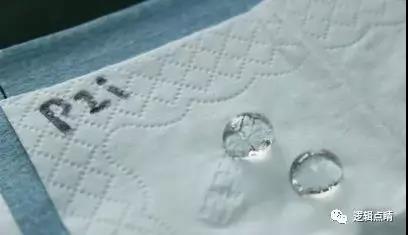

考慮到HUAWEIP8 這種799元價位的手機都能夠用英國P2i的等離子進行鍍膜，所以這里我們謹慎客觀地假設90%的手機都能夠用得上納米鍍膜這種高逼格技術。

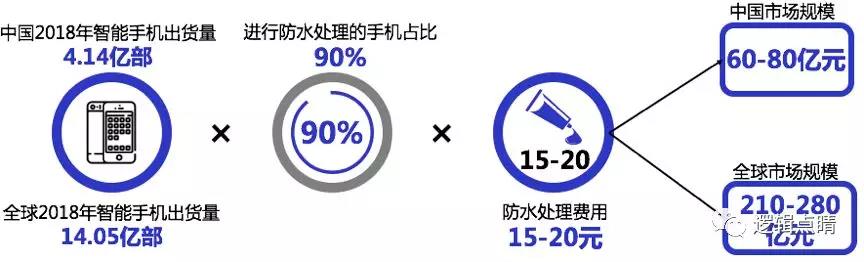

那么結合中國和全球2018年智能手機出貨量數據，智能手機領域防水處理市場規模大概為中國60-80億元，全球210-280億元：

2、LED顯示屏領域

據LED顯示屏行業龍頭利亞德2017年年報，2017年利亞德成為LED顯示產品行業市占率第一名，全球市場占有率為14%，其LED顯示產品業務2017年收入合計為63億左右，對應全球市場規模450億元。

而據中國光學光電子行業協會行業數據顯示，中國2017年LED顯示屏市場規模約為350億元。

LED行業防水處理領域內，計價的基礎單位為xx元/平方米，2017年利亞德實現約150萬平方米左右的LED顯示屏產品出貨量，每平方米售價大概為4200元，據業內人士披露，LED顯示屏進行防水處理的成本分別為200元/平方米（戶內屏）和450元/平方米（戶外屏）。

從中國光學光電子行業協會LED顯示應用分會過往披露的《全國LED顯示應用行業發展報告》數據來看，戶內LED顯示屏占到了56%，戶外LED顯示屏占到44%，對應平均每平方米LED顯示屏防水處理成本占售價比約為7%。（加權平均）

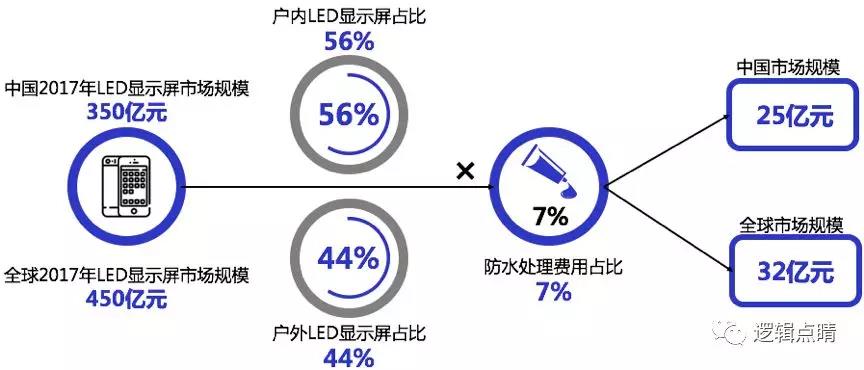

那么LED顯示屏領域防水處理市場規模大概為中國25億元，全球32億元規模：

3、當然，最為先進的復合防水膜材料相比派瑞林和等離子體覆膜技術，極大地拓展了應用場景，不僅僅可應用于智能手機與LED顯示屏行業，同時也還可應用于耳機、電子書、無人機、家用電器等消費電子領域，以及汽車、太陽能逆變器、通訊基站等電氣設備市場，綜合來看，防水處理行業處于很多終端產品的上游，是一個百億級別的賽道。

業內格局

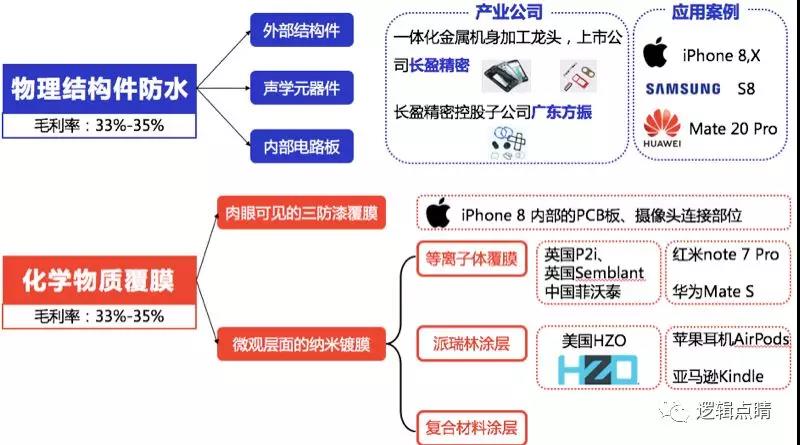

目前在全球在防水處理上不同技術路線的

產業公司及相關的應用案例主要如下：

從不同技術路線的毛利水平來看，開展物理結構件防水處理業務的：

毛利大概33%-35%，這里可以重點關注一下長盈精密。

公司本身是國內一體化金屬機身加工的龍頭，從為客戶制作智能手機機身的同時，延伸至結構件防水處理領域，因此在2016年8月以3億估值投資廣東方振15%的股權，隨后又在2016年10月以估值8.3億收購了廣東方振36%的股權，股份比例達51%，實現控股。

而廣東方振的主營業務就是液態硅膠注射成型產品，例如硅膠密封圈等，該類產品的核心技術在于液體硅膠注射成型技術（LSR/LIM），廣東方振是該領域的龍頭之一。

進行三防漆防水處理的企業：

由于原料及生產制作方式相對門檻較低，國內尚未有大規模企業，主要是以地方性小企業居多，大部分企業的商業模式是將三防漆生產出來之后銷售給客戶自己進行產品防水處理，部分企業也會連帶進行防水處理設備銷售。

具備納米鍍膜防水技術的企業：

毛利率水平約達到45%-50%，由于這種技術路線的工藝與前兩者相比有明顯的差異，不能簡單地銷售商品或者是進行成品處理，因此為客戶進行納米鍍膜需要從產線的中間環節就開始，延伸出兩種模式：

1、來件加工，客戶將元器件送至企業，企業進行納米鍍膜后需要將元器件送返至客戶進行驗收，并讓客戶可以繼續進行生產。

這種商業模式對于客戶的生產排版會產生明顯的調整影響，雙方需要進行產期配合。

2、廠中廠形式，由企業直接將納米鍍膜產線放至客戶工廠中，以銷售價+后期運維費用的形式進行產品加工收費，能夠明顯提升生產效率。

這種商業模式在構筑之初難度較大，需要強力的銷售團隊進行不斷攻關，但是如果企業能夠進入一家企業，并且一直保持技術優勢而不被抄襲，那對于客戶來講，后期的轉換成本極高，能夠為納米鍍膜企業形成極強的護城河。
