小間距LED顯示屏透明保護納米涂層要求介紹
在室內LED小間距顯示屏領域,用CHIP或TOP工藝封裝的LED進行SMT工藝生產的LED顯示屏簡稱SMD 顯示屏,用COB(板上芯片封裝)封裝工藝生產的LED顯示屏簡稱COB 顯示屏。其中SMD顯示屏因其色彩均勻性好,一致性高,維修方便,良率高,工藝成熟成為市場的主流。市場占比高達95%, 被廣泛應用在會議室、法院、公安局、檢察院、指揮中心、商場、公共建設、學校、電視臺等場合。
越來越多的客戶在LED顯示屏防水箱體結構上有更多的要求,開始向輕薄、易拆卸箱體發展,但從專業角度來分析,并非全封閉、輕薄就一定能起到防水效果,箱體結構只是起到防塵,防異物等作用??臻g小不便于散熱,并且如果大面積進水,不利于處理及維修。
隨著應用的逐漸寬廣和普及,缺乏了嚴格的環境要求和專業的技術維護,SMD顯示屏的問題點逐漸暴露,怕冷風,怕水汽,怕灰塵,怕刮蹭,磕碰等等居多問題出現,很多客戶在產品驗收時無法通過或者降低驗收標準通過,最終鬧得雙方都不愉快,導致后期項目很難合作,甚至有的動用法律途徑解決。而相比與市場上的另一種LED顯示屏生產技術,COB顯示屏,雖然在防護上解決了上述的幾項缺點,但是其燈珠光學一致性和環氧表面一致性是硬傷,多年來未有成熟突破,當前的處理辦法是通過超額犧牲和大批量一次性完成來解決其光學一致性和環氧表面一致性,這樣大幅降低了觀看效果和無畏的增大了備品成本,正是如此其市場占比一直低于5%
鑒于以上幾項缺點,在陳博士的帶領下,研發,實驗室團隊,納米級涂敷涂層液,歷經2年時間,納米膜誕生,讓表貼SMD小間距顯示屏具有:特殊的防水等級,表面阻水疏水防侵蝕。
從而從本質上解決了SMD表貼屏在安裝使用時的磕碰,刮蹭導致的損害,甚至PCB燈板報廢,長期使用過程中的空調冷風水汽,濺水等等對LED燈珠的侵蝕導致LED燈珠在使用過程中的不良,這樣在提高了安裝和維護的安全性,特別是在重大會議上的快速保障和不用擔心燈珠異常導致的畫面缺色,不亮,整體的將燈珠不良降低到5PPM以下,這樣客戶不用擔心交付驗收,用戶不用擔心使用。
方案的側視解剖圖與特性如下圖,我們將從3個方面講解

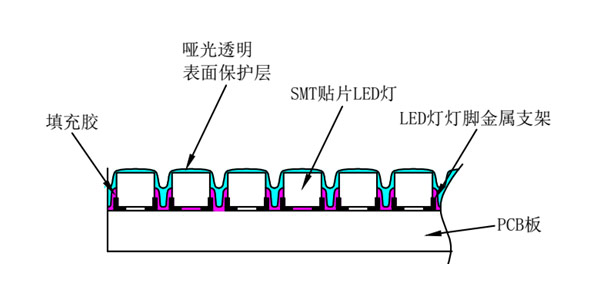

側面解剖視圖
1.物理防護特性
物理防護特性是靠底層的填充膠實現的,此種膠體具有類似錫膏的粘結特性,但同時屬于絕緣材料,該種填充膠對LED底部進行整體包裹,這樣增大了LED與底部PCB的接觸能力,通過實驗室測試,常規SMT焊接側推強度是1kg,我司產品的側推強度是6kg,這樣可以解決安裝過程中的磕碰,甚至焊盤脫落導致的PCB報廢。
2.化學防護特性
化學防護特性是指包裹在LED外層的透明保護層,此層是由一種高分子材料通過納米級涂敷浸泡技術將LED完全密閉在此保護層內,阻隔了與外接的接觸,這樣水汽不會進入顆粒的內部,燈珠在使用中就不會受環境影響產生不良。輕易的刮蹭不會在屏幕表面形成畫痕。
3:防護特性下新發現
視角增加:透明保護層相當于給LED正面增加了一面透鏡,這樣增大了LED燈珠本身的發光角度。
混光特性:SMD表貼器件因其為點光源發光,相比于面光源顆粒感比較明顯,涂層相當于在SMD LED增加了一塊透明玻璃,經過反射,折射發出的光顆粒感降低很多,這樣可以減輕摩爾紋效果。
黑屏一致性:PCB板墨色不一致一直是SMD顯示屏困擾多年的問題,就如同COB的表面一致性樣,無法解決,除非一個批次生產,面罩雖然可以解決SMD 顯示屏 PCB光板墨色不一致的問題,但是帶來的是視角的減小,側視無法接受,面罩不可控的翹起,而我司涂層做到涂覆涂層厚度,顏色可控,有效解決了PCB 墨色不一致的問題,而且不損失視角。
對比度增加:納米級涂敷涂層可以做到精細管控,加上材料成份可控,可以提高屏幕底色黑度,增加對比度。

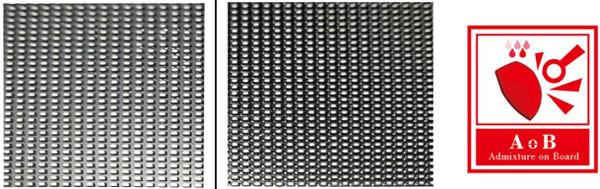

圖2 AOB封裝外觀比較:(左)沒有AOB,(右)有AOB &專利標志
同時我們將此道工序安排在LED顯示屏生產環節的最后一道工序,在此工序以前,SMD顯示屏已經過了燈板白平衡72H恒溫老化和整屏24H視頻老化,排除掉生產工藝、元器件所導致的種種不良,經過AOB納米涂敷的隔離保護,將使LED故障率降低至5PPM以下,極大地提升了屏幕的良品率和可靠性??梢宰龅綗o論是東南沿海的含鹽濕氣,還是西北的風沙灰塵,還是室內16°中央空調冷風對著吹,均可安然無恙,正常開會,正??崔k公,不用緊盯大屏,不會影響直播畫面。
我司AOB顯示屏通過國家計量檢測單位的檢測,LED顯示屏防護等級達到IPX7級,LED燈珠靜止臥推為6kg,比單純的錫膏焊接牢固度提升6倍。眾所周知,LED的磕碰損害有可能造成焊盤脫落,甚至造成PCB報廢的惡果,所以基于AOB技術的LED燈板幾乎杜絕了常規安裝中無意造成的LED刮蹭,磕碰撞擊造成的燈珠損壞,焊盤脫落,燈板報廢。
除去可靠性和效果提升外,采用AOB工藝的LED顯示屏如果出現LED燈面不良,在我司AOB車間或者經過我司培訓合格的工程師, 便可進行維修,重新安裝后不會存在顏色差異。
表1 COB、GOB、AOB性能比較
建立在SMD LED顯示屏基礎上的AOB工藝,不僅繼承了SMD簡易單燈維修等優點,更在用戶使用效果和可靠性的水汽、灰塵、防護等級及死燈率方面進行了全方位的優化升級。通過表1比較不難看出,AOB工藝在不影響原先的供應鏈生態和成本性價比的前提下,彌補了SMD在防護性能方面的短板,進而有助于其顯示效果和維護便捷性優勢的充分發揮。AOB的問世,無疑為室內顯示解決方案提供了一項更加優質的選擇,將成為LED顯示技術進化史上濃墨重彩的一筆。
室內小間距表貼屏的新三防——防水,防塵,防磕碰——AOB顯示屏
