超疏水表面在防腐、防冰、表面抗污等領(lǐng)域應(yīng)用前景廣闊，但是超疏水技術(shù)距離真正商業(yè)應(yīng)用還有很大差距，需要解決應(yīng)用環(huán)境適應(yīng)性弱、機(jī)械穩(wěn)定性差、制備成本高、失效后再修復(fù)困難等問(wèn)題。2016年，美國(guó)愛(ài)荷華州立大學(xué)曾利用火焰加工技術(shù)率先制備出大面積PDMS基超疏水涂層，具有簡(jiǎn)便、快速、原位施工等特點(diǎn)，還可與自動(dòng)化技術(shù)相結(jié)合，具有很大的商業(yè)應(yīng)用潛力。但是尚未深入研究超疏水涂層的制備影響因素、內(nèi)部結(jié)構(gòu)形成機(jī)理等細(xì)節(jié)。

近日，愛(ài)荷華州立大學(xué)對(duì)制備工藝及其機(jī)理進(jìn)行了細(xì)致研究，火焰法制備的超疏水涂層由表面灰層（Soot layer）、中間連續(xù)聚合物層和內(nèi)部多孔結(jié)構(gòu)組成，灼燒形成的粒徑穩(wěn)定無(wú)機(jī)硅顆粒進(jìn)一步聚集沉積形成表面尺寸敏感的超疏水涂層。研究明確了火焰工藝參數(shù)，火焰中心溫度750~2450℃，相對(duì)移動(dòng)速度0.4~16 cm/s，能夠以15 cm/s的速度生成超疏水表面。該研究為商用超疏水涂層的開(kāi)發(fā)提供了更多參考與啟發(fā)。

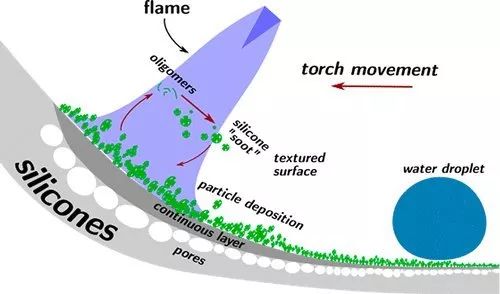

超疏水涂層火焰法制備原理

來(lái)源：

https://pubs.acs.org/doi/abs/10.1021/acsami.9b08199a

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。
