室內LED顯示屏，目前在市場上使用表貼SMD顯示屏已屬于主流成熟的產品，其中小間距廣泛地應用在會議室、法院、公安局、檢察院、指揮中心、電視臺等，同時渠道銷售方式已經廣布于商場、餐廳、學校、公共建設等地方。

 對于一般的室內LED顯示屏，交付產品時是出廠零故障的狀態，但是過后，經過一段使用時間后會發生壞燈、列亮現象，還有是因為人為不經意碰撞發生掉燈的情形；在安裝的現場環境中，有時也會出現無法預見或是不理想的情景現場，例如，空調風口近距離直吹的溫差影響，造成大面積壞點，或是現場環境過于潮濕，以致造成屏體的壞點率逐日上升。

對于半年巡檢合格的室內小間距行業，如何解決水汽、灰塵、磕碰、壞燈率等因素所引起的顯示屏問題，以及提升產品質量并降低售后服務的負擔和成本，是目前LED廠家都想要解決的問題。

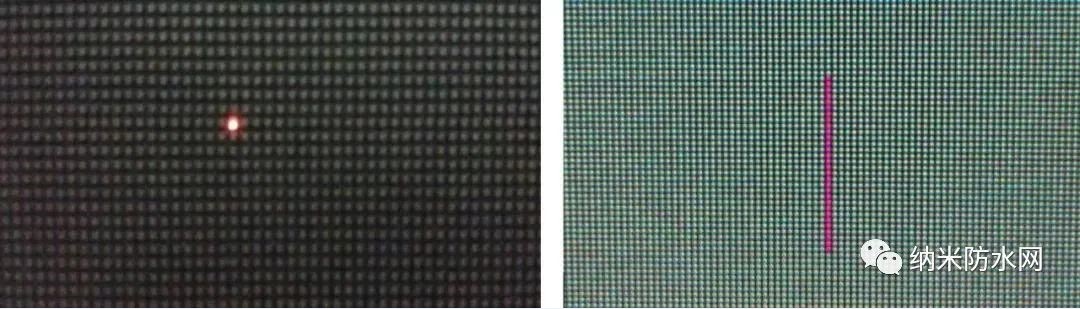

▲圖一、LED顯示屏不良的短路、列亮現象

    因此，為了有效地解決所提到的問題，從而產生出所謂的表面覆膜解決方案。

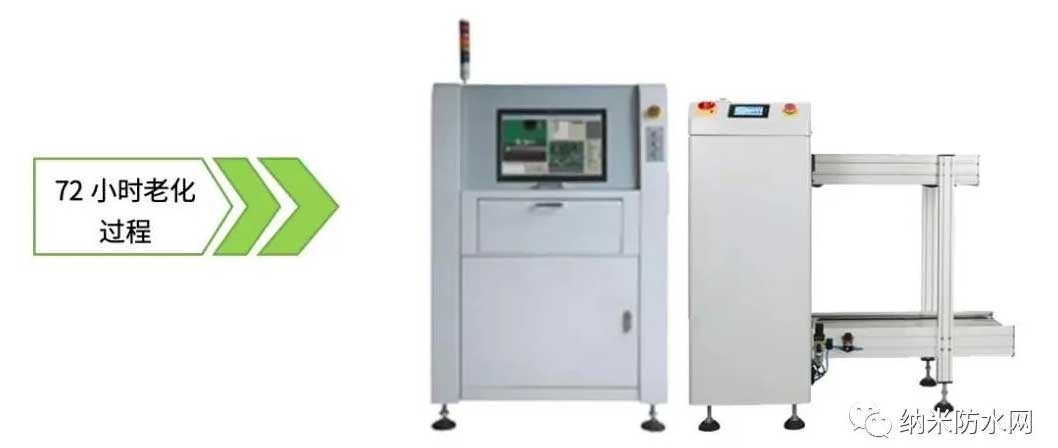

    這樣的解決方案建立在目前室內表貼LED顯示屏的基礎上，設備可直接結合目前現有的SMT表貼生產線，如圖二。

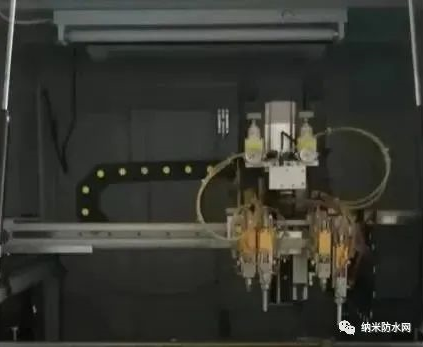

▲圖二、表面覆膜設備示意圖(燈面)

其過程是將經過(SMT)表面貼裝的工藝制作的燈板，經過72小時的老化過程之后，在燈板的表面進行表面覆膜，形成所謂的保護層，可以將導電引腳包裹，隔絕潮濕、水氣影響，如圖三。

對于一般防護等級為IP40(IPXX，前X防塵、后X防水)的LED顯示產品，具備有效提升LED燈面的防護等級工藝、提供防磕碰效果、避免掉燈情形發生以及降低整屏壞點率(PPM)等優勢，這類解決方案目前已經對應市場需求，生產成熟，并且也不會過度增加整體成本負擔。

▲圖三、表面覆膜的工藝示意圖

不僅如此，在印刷電路板(PCB)背面的保護工藝，保持過去使用的三防漆保護工藝方式（如圖四），一般通過噴涂方式的工藝，可以提高電路板背面的防護等級，在集成電路面(IC)進行表面涂敷覆膜形成保護層，避免驅動電路的集成電路組件失效。

▲圖四、表面涂布設備示意圖(IC面)

 對于室內使用的LED顯示模塊，這樣的解決方案通過將外露的電性傳導引腳包覆的方式，有效防止因水氣潮濕、灰塵所帶來的失效故障點等問題的發生，同時可以提供防護磕碰的效果.

細究AOB的特性我們將從3個方面講解

1.物理防護特性

  AOB的物理防護特性是靠底層的填充涂層實現的，此種膠體具有類似錫膏的粘結特性，但同時屬于絕緣材料，該種填充膠對LED底部進行整體包裹，這樣增大了LED與底部PCB的接觸能力，通過實驗室測試，常規SMT焊接側推強度是1kg,我司AOB藥水的側推強度是4kg，這樣可以解決安裝過程中的磕碰，甚至焊盤脫落導致的燈板無法維修，整塊燈板無法使用，只能作為維修廢板。

2.化學防護特性

 AOB的化學防護特性是指包裹在LED外層的啞光透明保護層，此層是由一種高分子材料通過納米級涂敷技術將LED完全密閉在此保護層內，阻隔了與外接的接觸，這樣水汽不會進入顆粒的內部，燈珠在使用中就不會受環境影響產生不良。

    同時該層材料的硬度為莫氏硬度5~6H，這樣輕易的刮蹭不會在屏幕表面形成畫痕。

3：防護特性下新發現

    視角增加：啞光透明保護層相當于給LED正面增加了一面透鏡，這樣增大了LED燈珠本身的發光角度，經過測試，燈珠發光角度可由140°增加至170°。

    混光特性：SMD表貼器件因其為點光源發光，相比于面光源顆粒感比較明顯，AOB相當于在SMD LED增加了一塊透明玻璃，經過反射，折射發出的光顆粒感降低很多，這樣可以減輕摩爾紋效果，增強混光特性。

    黑屏一致性：PCB板墨色不一致一直是SMD顯示屏困擾多年的問題，就如同COB的表面一致性樣，無法解決，除非一個批次生產，面罩雖然可以解決SMD 顯示屏 PCB光板墨色不一致的問題，但是帶來的是視角的減小，側視無法接受，面罩不可控的翹起，而我司AOB藥水做到涂覆層厚度，顏色可控，有效解決了PCB 墨色不一致的問題，而且不損失視角，可以完美解決不同批次PCB燈板共同使用問題，提高出貨效率。

    對比度增加：納米級涂敷可以做到精細管控，加上材料成份可控，可以提高屏幕底色黑度，增加對比度。

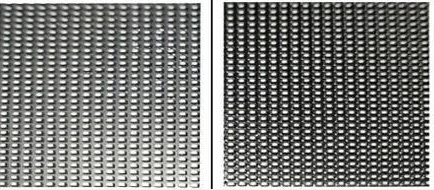

▲圖五  AOB封裝外觀比較：(左)沒有AOB，(右)有AOB

▲圖六  AOB封裝外觀比較：(左)透明啞，(右)黑啞

同時我們將此道工序安排在LED顯示屏生產環節的最后一道工序，在此工序以前，SMD顯示屏已經過了燈板白平衡72H恒溫老化和整屏24H視頻老化，排除掉生產工藝、元器件所導致的種種不良，經過AOB納米涂敷的隔離保護，將使LED故障率降低至5PPM以下，極大地提升了屏幕的良品率和可靠性。可以做到無論是東南沿海的含鹽濕氣，還是西北的風沙灰塵，還是室內16°中央空調冷風對著吹，均可安然無恙，正常開會，正常看辦公，不用緊盯大屏，不會影響直播畫面。

 建立在SMD LED顯示屏基礎上的AOB工藝，不僅繼承了SMD簡易單燈維修等優點，更在用戶使用效果和可靠性的水汽、灰塵、防護等級及死燈率方面進行了全方位的優化升級。通過表1比較不難看出，AOB工藝在不影響原先的供應鏈生態和成本性價比的前提下，彌補了SMD在防護性能方面的短板，進而有助于其顯示效果和維護便捷性優勢的充分發揮。AOB的問世，無疑為室內顯示解決方案提供了一項更加優質的選擇，將成為LED顯示技術進化史上濃墨重彩的一筆。

    室內小間距表貼屏的新三防——防水，防塵，防磕碰——AOB顯示屏.
