常見輸電線路覆冰類型及防控措施分析

WaterOff

2022-08-10 09:02:00

【摘要】本文就覆冰形成的原因及類型作簡要介紹，并對其危害進行深入剖析，在此基礎上將應對輸電線路覆冰的技術措施進行了分析，供專業人員參考。

【關鍵詞】輸電線路覆冰抗冰措施

　前言

在現代化社會高速發展的今天，隨著電力需求的不斷上升和增加，輸電線路中的故障問題也越來越復雜，越來越明顯。就一般情況而言，在工程項目中需要針對各種常見問題和隱患進行全面的分析和總結，使得這些現象能夠得到及時有效的預防和處理，進而為社會發展做出應有的貢獻。由于天氣的影響而造成輸電線路冰閃跳閘現象、導線舞動和線路中斷的事故不斷涌現，不但造成了嚴重的輸電設備損壞，更是影響了區域經濟的正常發展。因此在目前的輸電線路管理工作中，做好冰害事故管理和預防已成為一項不容忽視的工作流程，是提高電網抗擊自然災害能力中不可忽視的一環。

一、覆冰的形成

覆冰是一種物理現象，是由多種氣象因素綜合決定的，其中包括氣溫、濕度、空氣流速以及大氣環流等。當氣溫在冰點以下時，雪或雨等水性物質與輸電線表面接觸產生凍結并層層裹覆，此時覆冰現象就產生了。

1、五種覆冰類型

白霜——當氣溫處于冰點以下且濕度較高時，空氣中的水分與低溫物體接觸，粘著在其表面即形成白霜。一般來說白霜不會對輸電線路的安全構成威脅，這主要是因?yàn)檫@種覆冰與輸電線的粘連強度不高，低幅度的振動就可使其脫離線路表面。

濕雪——當空氣濕度較低時雪花不容易與輸電線表面粘著，但如果空氣濕度較高，雪花飄落過程中聚結了未形成晶體的水分，就很容易附著在輸電線表面，層層包裹形成積雪。即使出現積雪也不一定會出現覆雪危情，因?yàn)榇朔N覆冰受風力強度影響較大，強風很容易就把積覆的雪吹散了。常發生覆雪危情的地方，往往是海拔不高風強較低的區域。

雨凇——當氣溫在零度以下風力較強時，在海拔相對較低的區域，覆冰常常呈現高密度、強附著力、高透光性等特點，一般在凍雨期較常見但持續時間較短。隨著時間的推移此種覆冰會向另一種覆冰類型( 混合凇) 發展，所以輸電線覆冰為單一雨凇的情況較為罕見。

軟霧凇——在高海拔山區氣溫極低的條件下，環境濕度較大，如果風力不強則會形成此種覆冰。其特征恰好與雨凇相反，呈現低密度、弱附著力、低透光性等特點。在初始階段輸電線的覆冰是不均勻的，之后線的失衡狀態反而會使覆冰變得越來越均勻，最終的結果是對輸電線路威脅不大。

混合凇——當氣溫在冰點以下，濕度較高風力較強時，則會形成這種表征狀態復雜的覆冰。在其形成的過程中，水分凍結有弱有強，透光性有時好有時差，但此種覆冰的附著力確實很強。混合凇的形成是一個復雜的結冰過程，密度較高，生長速度快，對輸電線路的安全構成了嚴重威脅。

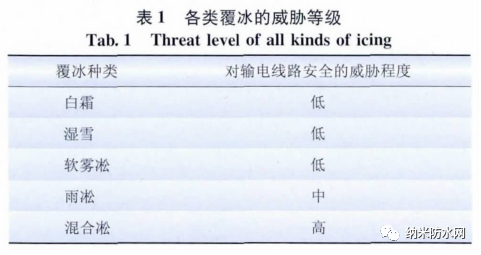

綜合以上五類覆冰種類，各類覆冰的威脅等級可以簡單歸納為表1 的形式。

表1各類覆冰的威脅等級

很明顯，混合淞類型的覆冰對輸電線路的威脅是最高等級的，那么其形成過程到底是什么樣的呢? 以下描述將回答這個問題。

每年冬春兩季，氣溫在0 ℃以下，5℃以上，風速在3 ～ 15 m/s 條件下，如果出現大霧或者小雨，雨凇類覆冰將會出現在輸電線上，此時如果天氣轉好氣溫回升，覆冰會緩慢消融，氣溫如持續回升將導致覆冰終止; 但氣溫如果在短時間內急劇下降，伴隨降雨降雪的出現，雨凇表面會迅速裹覆形成厚實的冰層; 氣溫如果繼續下降5 ～ 10 ℃，剛剛形成的覆冰表面就會積覆霧凇類覆冰; 不同類型覆冰經過反復堆疊融合最終形成了混合淞。

二、冰害的防治措施

輸電線路覆冰積雪嚴重威脅著架空線路的安全可靠運行，因此必須采取措施防治冰害事故的發生。具體防控措施分析總結如下：

1、設計避冰設計輸電線路時，避開覆冰區

在選擇線路路徑時，認真進行覆冰調研，并進行技術經濟比較，應盡量避開重冰區，沿起伏不大的地形走線；同時盡量避免橫跨埡口、風道和通過湖泊、水庫等容易覆冰的地帶；翻越山嶺時應避免大檔距、大高差；沿山嶺通過時，宜沿背風或向陽面走線。對于無法避開覆冰區的輸電線路，設計時應充分考慮線路走廊的地形、氣象等條件，保證足夠的抗冰強度，以防止機械和電氣事故。

2、抗冰技術

經調查，目前國家電網在應對輸電線路冰災主要從以下幾個方面進行研發和提出相應措施，包括發熱融冰、振動除冰、改進結構減冰和使用防冰材料。具體設想分述如下。

（1）發熱融冰，使輸電線本身發熱，從而使冰融化。常用的方法有：采用直流電流融冰技術。利用直流電流在導線電阻中產生熱量使覆冰融化，需要加裝直流換流調壓裝置；采用交流短路電流融冰技術。主要是在低壓線路上使用，用特設變壓器或發電機供給與系統斷開覆冰線路短路電流；增大負荷電流融冰。利用電阻發熱進行融冰。對于絕緣的架空地線，可采用此法。在線路導線上通過高于正常運行電流值的電流。

（2）振動除冰。通過使輸電線產生振動，實現除冰的目的。具體措施有：機械除冰。當線路覆薄冰時采用滑車式除冰器進行除冰；手工除冰。將線路停運，組織人員登桿，采用榔頭進行敲擊，線路覆冰迅速加厚而未達到設計值時，使導線振動以脫冰。

（3）改進結構減冰。通過導線的改進結構，使冰雪不容易附著在導線表面。可使用防積雪型架空導線或在導線上安裝阻雪環、平衡錘。

（4）使用防冰材料。通過使用新型材料或是在導線上涂刷防覆冰材料來防止電纜結冰。

三、絕緣子的抗冰雪措施

根據冰災情況統計表明，冰閃幾率與絕緣子串型式密切相關，可采取以下防冰措施：加裝大盤徑絕緣子。在懸垂絕緣子串上端加裝大盤徑絕緣子，可以將橫擔上流下的冰水與絕緣子串本身的覆冰隔斷，從而起到防冰的作用；絕緣子串插花。在瓷或玻璃懸垂絕緣子串上插花加裝大盤徑絕緣子，在復合絕緣子上插花增加大直徑傘裙，通過這些大絕緣子片或大傘裙隔斷融冰水，使其形成不連續短接的冰凌；使用V 型或倒V 型配置懸垂絕緣子。將懸垂絕緣子串V 型或倒V 型布置，使絕緣子串傾斜，不僅形不成連續的冰凌，而且能增加絕緣子串的自潔性能，具有良好的防冰效果。

四、其他融冰方法

1、采用激光器除冰技術

目前, 正在研究二氧化碳激光器除冰技術。利用CO2 激光在冰中的穿透長度很短,冰對它的吸收很強的原理融冰。此項技術頗具前景。

2、電脈沖除冰

采用電容器組向線圈放電, 由線圈產生強磁場, 在置于線圈附近的導電板上產生一個幅值高、持續時間短的機械力, 使冰破裂而脫落, 費用較高。目前, 已停止此項技術研究。在此次凝凍災害中, 各地根據實際情況采用了手工除冰、增大負荷電流融冰、開斷架空地線等方法。從實際除冰效果看, 手工除冰方式因作業面有限、作業人員有限、影響范圍有限、登桿塔作業危險系數高等原因, 大部分地區只是在覆冰厚度處于設計值以內時采用, 而當覆冰厚度遠遠超過設計值并迅速加厚時, 則另行他法; 開斷架空地線法是此次凝冰災害中采用得比較多的冰害處置法, 它直接減輕了桿塔荷載,又消除了地線覆冰過重后地線弧垂下降嚴重對導線放電造成線路跳閘的隱患, 能使線路堅持供電一段時間,減少停電給人民群眾生活帶來的不便, 具有直接、明顯的社會效益,但應用此冰害處置法時要注意對桿塔進行臨時拉線補強, 以防張力不平衡而造成倒桿、倒塔。

結論

冰害事故對電力線路的破壞是很大的，通過進行技術經濟比較并結合已有的運行經驗，綜合采用以上的技術改造方案對重冰區、超重冰區的架空線路進行改造，可以提高線路抗覆冰災害天氣的能力，從而提高安全穩定運行的水平。

【參考文獻】

[1]胡松柏．輸電線路冰害事故及原因分析[J]．中國科技縱橫，2012（17）.

[2]賈雷亮，陳寶駿.輸電線路絕緣子冰閃特征與防范[J].山西電力，2007,2(1):12-13.

[3]申屠剛.電力系統輸電線路抗冰除冰技術研究進展綜述[J].機電工程，2008，25(7):72-75.

[4]李培國, 高繼法, 李永軍, 等. 輸電線路除冰技術與裝置[ J] . 電力設備, 2012,3( 2) : 85-90.
