聚對二甲苯是化學惰性的保形涂料[1] 。它具有完善的化學氣相沉積工藝和圖案化方法。由于其機械，物理，光學和化學特性，它是在各種應用領域（健康，航空，石油和天然氣，微電子等）中使用的理想選擇。聚對二甲苯已知能承受高度腐蝕性的環境，并且可以用作不同工藝中各種蝕刻劑的阻擋材料（例如，氫氟酸（HF），硝酸和乙酸；氫氧化鉀；和四甲基氫氧化銨）。

腐蝕性腐蝕劑會妨礙通過濕化學方法進行生產，并且在必須屏蔽材料并保護其不受腐蝕性液體和/或氣體影響的情況下，禁止使用零件。其中，氫氟酸在MEMS器件和醫療植入物的加工中具有廣泛的用途。

已經提出了可旋轉/噴涂或可刷涂的聚合物，例如環氧樹脂，氨基甲酸酯，并在工業中用于防止氫氟酸的保護，但是聚對二甲苯可以保形地涂覆在各種幾何形狀上，并具有精確控制的厚度，并提供優異的保護。因此，與所有其他建議的方法相比，它是一種有吸引力的保護性保形涂層。

聚對二甲苯與常見的蝕刻劑（例如氫氟酸）之間沒有已知或報告的化學反應，并且可以假定聚對二甲苯在蝕刻過程中不會被損壞。幾個實驗已經證實了這一主張[2] 。

大多數研究都集中在回答以下問題：

聚對二甲苯的厚度應提供適當?shù)谋Ｗo(hù)和
相對于要在氫氟酸中蝕刻的目標材料的蝕刻選擇性是多少？

例如，在任何濃度的氫氟酸中都會發生多晶硅晶片表面氧化物的腐蝕，這會導致晶片表面形態的變化以及由于電極從電子設備上脫離而引起的設備故障。另外，緩沖氫氟酸（BHF）用于去除電極的表面氧化物以改善接觸（氧化鋁，氧化銅，氧化鈦等），以使其對產品的其余部分具有良好的保護作用。在這種情況下，聚對二甲苯保護涂層可以防止被掩蓋零件的腐蝕。

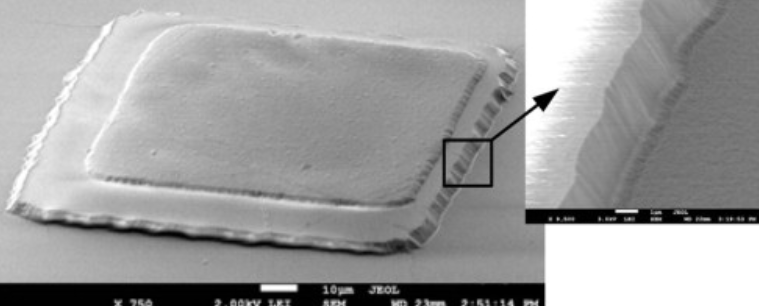

聚對二甲苯的厚度起重要作用，因為它在較低的厚度下也易于膨脹。在對表面微機械加工的多晶硅膜的聚對二甲苯保護的研究中，發現0.5-2μm的聚對二甲苯保形涂層可以承受40％的HF暴露40分鐘（圖1） [2] 。在研究中，對C型聚對二甲苯（Parylene）進行了CVD涂層，并使用O 2對其進行了圖案化在等離子系統中，在沉積過程之前應用了A174粘合促進劑。對于此類過程，40％的HF是很高的濃度水平，暴露40分鐘是相對較長的時間。結論是，聚對二甲苯越厚，其提供的蝕刻掩膜能力越好。一些研究表明，在聚對二甲苯保形涂層的真空或惰性環境中，在350°C的高溫下退火幾個小時，同樣也可以改善其在氫氟酸中的穩定性[1] 。
