日本國立材料研究所的研究人員受刺鲀表皮結(jié)構(gòu)啟發(fā)，以四針狀氧化鋅和聚二甲基硅氧烷（PDMS）為原料，制備出新型超疏水材料。

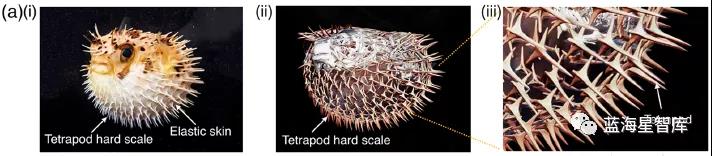

圖1  刺鲀表皮結(jié)構(gòu)

超疏水材料具有自清潔、防腐、防污、防結(jié)冰等性能，但表面機(jī)械穩(wěn)定性較差，受刮擦、磨損或變形時(shí)，疏水性急劇降低。受刺鲀表皮上的彈性刺啟發(fā)，研究人員將氧化鋅微米顆粒加入PDMS的乙酸乙酯溶液中，經(jīng)交聯(lián)形成具有多孔框架結(jié)構(gòu)的超疏水復(fù)合材料，將其分別涂覆在玻璃、紙等基材上，驗(yàn)證其表面機(jī)械性能和超疏水性。研究發(fā)現(xiàn)：復(fù)合材料涂覆到所有基材上均表現(xiàn)出超疏水性和良好的機(jī)械穩(wěn)定性；經(jīng)1000次磨損和1000次彎曲循環(huán)，甚至多次液滴撞擊以及表面切割后，仍能維持超疏水性。這主要?dú)w因于四針狀氧化鋅顆粒含有長4~10μm的針狀結(jié)構(gòu)，減少了水滴與復(fù)合材料的接觸面積；同時(shí)與PDMS構(gòu)成了孔徑約1μm的多孔結(jié)構(gòu)，使復(fù)合材料可有效緩沖機(jī)械沖擊和變形。

這種多孔超疏水材料突破了目前超疏水材料表面機(jī)械穩(wěn)定性不足的難題，有望促進(jìn)超疏水材料在諸多領(lǐng)域的應(yīng)用。
