圖1. SP/FD-POS@silica_None和SP/FD-POS@silica涂層的制備

超雙疏涂層的制備

研究者首先通過PFDTES和TEOS與二氧化硅的水解共縮合合成FD-POS@silica納米顆粒。然后，通過將SP粘合劑和FD-POS@silica納米顆粒在乙酸丁酯中混合來制造SP/FD-POS@silica_None懸浮液（圖1a）。SP/FD-POS@silica_None涂層是通過將SP/FD-POS@silica_None懸浮液直接噴涂到鋁合金板上來制備的。另一方面，SP/FD-POS@silica懸浮液的相分離是通過在劇烈磁力攪拌下滴加乙醇觸發的（圖1b）。然后，通過將SP/FD-POS@silica懸浮液噴涂到鋁合金板上來制備SP/FD-POS@silica涂層。

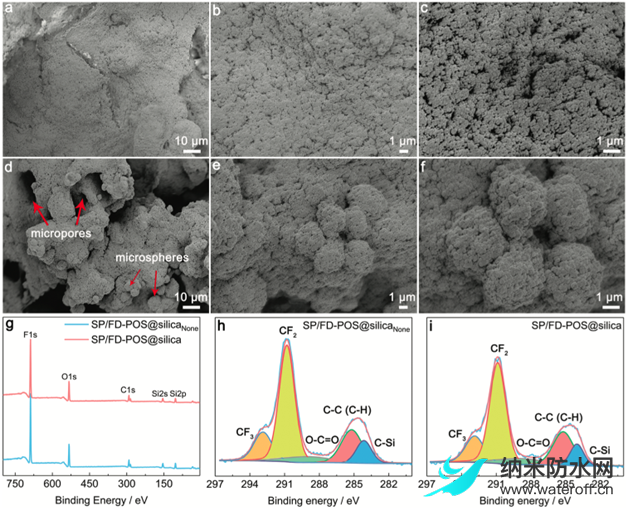

圖2. SP/FD-POS@silica_None和SP/FD-POS@silica涂層的表征

SP/FD-POS@silica_None涂層在低倍率下致密，在高倍率下充滿大量納米孔（圖2a-c）。致密的紋理不利于超疏水性，納米孔結構會導致機械強度低。相比之下，SP/FD-POS@silica涂層在微米級和納米級都非常粗糙（圖2d-f）。在低放大倍率下，由于SP的相分離，涂層顯示出具有大量微孔和微球的微骨架。這種微骨架通過充當涂層的盔甲，有助于增強涂層的機械強度。在高放大倍率下，有許多大小為3-5 µm的微突起，由許多納米顆粒組成（圖2f）。與SP/FD-POS@silica_None涂層中的納米顆粒相比，納米顆粒之間的連接更致密。因此，SP/FD-POS@silica涂層具有三層分層微/微/納米結構。這種表面紋理有利于通過在涂層和各種液體的界面處捕獲穩定的空氣層來增強超雙疏性。通過X射線光電子能譜進一步分析涂層表面發現SP/FD-POS@silica涂層表面F含量（20.38%）高于SP/FD-POS@silica_None涂層（19.29%）（圖2g-i）。

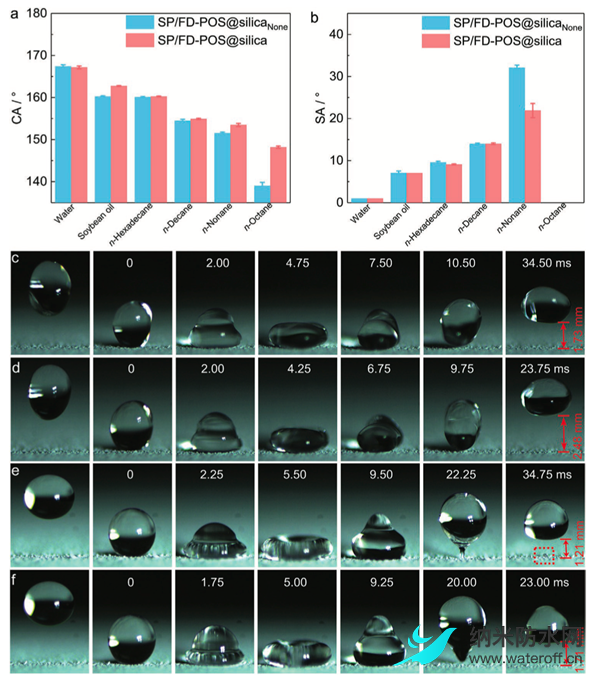

圖3. SP/FD-POS@silica_None和SP/FD-POS@silica涂層在靜態和動態下的超雙疏性

靜態和動態超雙疏性

SP/FD-POS@silica_None和SP/FD-POS@silica涂層都是超疏水的。當表面張力為23.8 mN m^–1的正癸烷和其他表面張力較高的液體用作探測液體時，SP/FD-POS@silica_None和SP/FD-POS@silica涂層表現出相同靜態超疏水性（圖3a-b）。其中，SP/FD-POS@silica涂層具有明顯優于SP/FD-POS@silica_None涂層的靜態超疏水性。通過對涂層上1 cm高度釋放的水和正十六烷液滴（10 µL）的影響，研究了SP/FD-POS@silica_None和SP/FD-POS@silica涂層之間的動態超疏水性差異。水滴可以在兩種涂層上彈跳，但表現出明顯不同的沖擊/彈跳行為。在SP/FD-POS@ silica涂層上，水滴的彈跳時間更長（七次vs四次）、更短的固水接觸時間（9.75 ms vs 10.5 ms）和更高的彈跳高度在第一個沖擊/彈跳循環中（2.48 mm vs 1.73 mm）（圖3c-d）。此外，正十六烷液滴可以在SP/FD-POS@silica 涂層上完全彈跳，在第一次沖擊/彈跳循環中，固液接觸時間更短（20.00 ms），彈跳高度更高（1.71 mm）（圖3e-f）。結果證明SP/FD-POS@silica涂層比SP/FD-POS@silica_None涂層具有更好的動態超疏水性。SP/FD-POS@silica涂層具有更好的靜態和動態超疏水性，主要是因?yàn)槠淙龑臃謱游?微/納米結構和較低表面能。

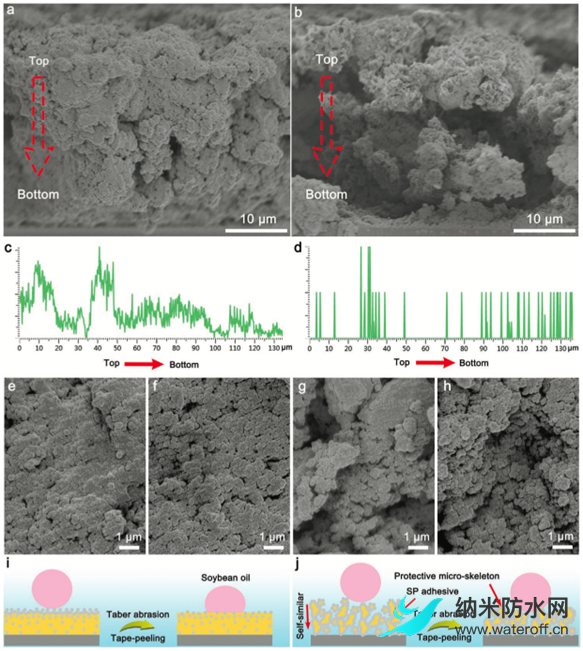

圖4. SP/FD-POS@silica_None和SP/FD-POS@silica涂層的機械魯棒性

機械魯棒性

與SP/FD-POS@silica_None涂層相比，SP/FD-POS@silica涂層的機械強度更高。該機制解釋如下。對于SP/FD-POS@silica_None涂層，頂部表面是納米多孔的，但內部非常致密（圖4a、2c）。此外，F(xiàn)含量從涂層的頂部表面到底部逐漸降低（圖 4c），這意味著頂部有更多的FD-POS@silica納米顆粒，涂層中的SP粘合劑更多。隨著磨損或膠帶剝離周期的增加，納米多孔頂面被損壞，具有更高表面能（即更多SP粘合劑）的新致密表面被暴露（圖4e、f和i）。因此，超疏水性顯著下降甚至消失。與此形成鮮明對比的是，SP/FD-POS@silica涂層具有自相似結構，從上到下F含量相同（圖4b，d）。因此，隨著磨損或膠帶剝離周期的增加，SP/FD-POS@二氧化硅涂層新暴露的表面仍顯示出兩層分層微/納米結構（圖4g-h），其表面化學成分與原始表面非常相似涂層（圖4j）。此外，SP/FD-POS@silica涂層的微骨架可以通過充當FD-POS@silica納米粒子的裝甲來增強涂層的機械強度。此外，SP粘合劑可以通過將FD-POS@silica納米顆粒連接在一起來增強涂層的堅固性。因此，SP/FD-POS@silica涂層通過自相似結構、保護性微骨架和SP粘合劑顯示出卓越的機械強度。

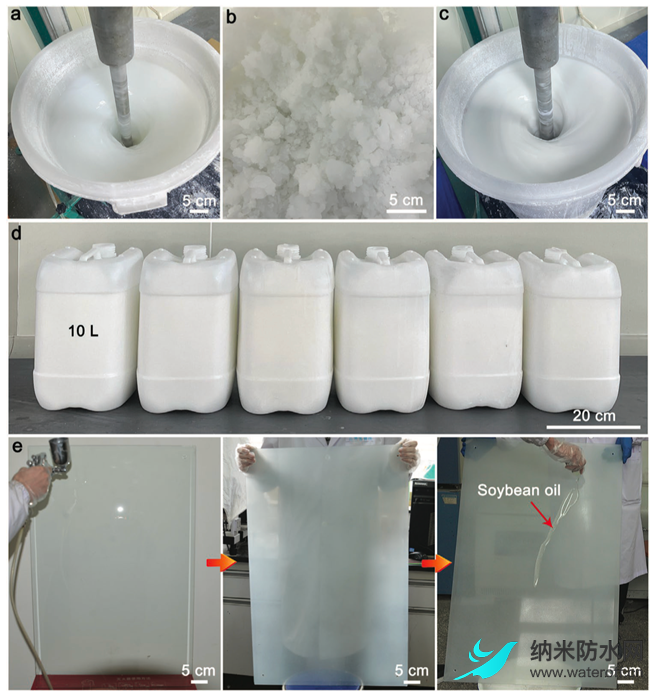

圖5. 大規模制備a) FD-POS@silica懸浮液，b) FD-POS@silica納米顆粒，c-d) SP/FD-POS@silica懸浮液，e) SP/FD-POS@silica涂層。

大規模制備及實際防冰應用

此外，研究者還實現了SP/FD-POS@silica懸浮液（每天300 L，圖5a-d）和 SP/FD-POS@二氧化硅超疏水涂層（90 cm × 60 cm，圖5e）的大規模制備。通過記錄模擬環境中的水凍結時間（相對濕度 = 60%），研究了SP/FD-POS@silica涂層在被動防冰中的可能應用。研究者測試了在不同溫度下水滴（60 µL，亞甲藍染色）在鋁合金板、SP/FD-POS@silica_None涂層鋁合金板和SP/FD-POS@silica涂層鋁合金板上的凍結時間。-5 °C 時，水滴在鋁合金板上86.3 ± 1.5 s 后完全凍結，但在SP/FD-POS@silica_None涂層鋁合金板上延遲至220.7 ± 10.7 s，SP/FD-POS@silica涂層鋁合金板上進一步延遲至258.7 ± 5.9 s（圖6a-d）。在-10 °C，觀察到同樣的趨勢。

此外，SP/FD-POS@silica涂層比SP/ FD-POS@silica_None涂層具有更好的防結冰性能。與具有納米孔結構SP/FD-POS@silica_None涂層相比，SP/FD-POS@silica涂層具有三層分層的微/微/納米結構，因此可以在固-水界面捕獲更多的空氣（圖6e）。另外，SP/FD-POS@silica涂層比SP/FD-POS@silica_None涂層具有更低的表面能。因此，從水滴到基材的傳熱和結冰進一步受到阻礙。

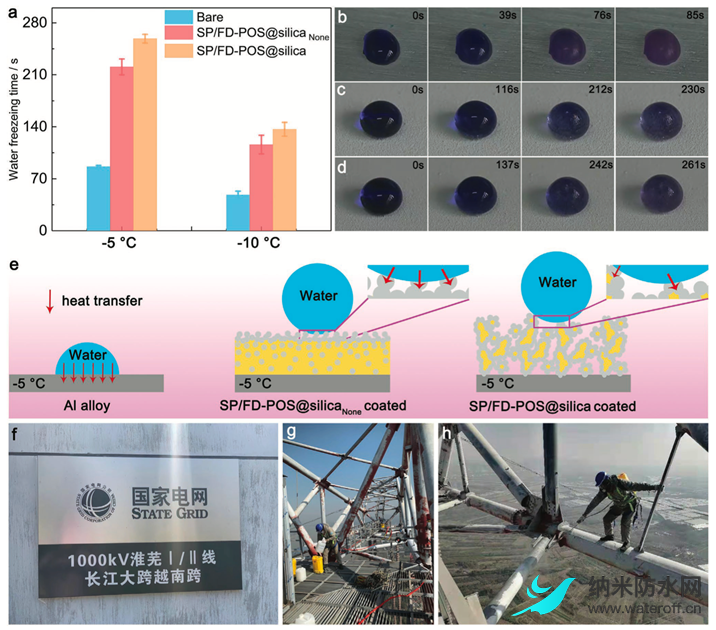

圖6. SP/FD-POS@silica_None和SP/FD-POS@silica的實際防冰應用

小結：研究者通過利用噴涂含有FD-POS@silica納米顆粒和粘合劑微粒的懸浮液，可以制備機械堅固的超雙疏涂層。粘合劑的相分離賦予超雙疏涂層優異的靜態和動態超雙疏性。其中，超雙疏涂層可以承受100次泰伯爾磨損和150次膠帶剝離，表現出卓越的機械強度。此外，超雙疏涂層可以應用于各種基材并大規模制備，并且明顯延遲水的凍結時間。因此，超雙疏涂層在安徽省寒冷冬季的1000 kV高壓輸電鐵塔上表現出良好的被動防冰性能。
