以有機硅樹脂和環氧樹脂為成膜物質，摻入具有疏水性的SiO₂復合尺度納米粒子，采用一步噴涂法制備涂層。涂層表現出優異的超疏水性，接觸角為158°±4°，滾動角為8°±0.6°。經過100次摩擦循環后，其表面水滴接觸角仍可達到157°；膠帶剝離實驗測試20次后，水滴接觸角仍大于150°。在靜態結冰實驗中，涂層表面液滴的結冰時間延遲了約7倍；在低溫彈跳和凍雨實驗中，滴落的水滴能從表面完全彈起滾落，并且在低溫凍雨環境中其表面可以保持無覆冰。

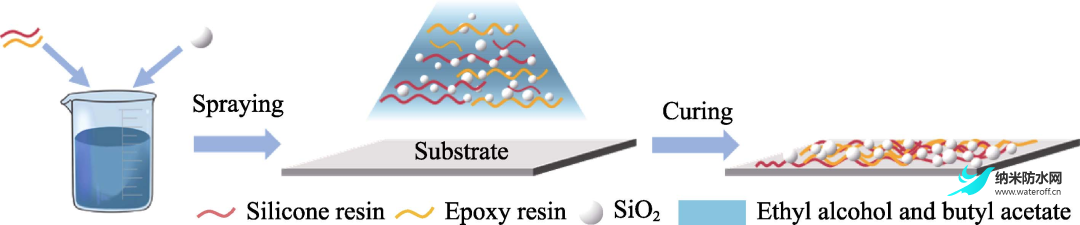

耐用超疏水涂層的制備過程

不同組分配比對涂層表面浸潤性、硬度、附著力的影響

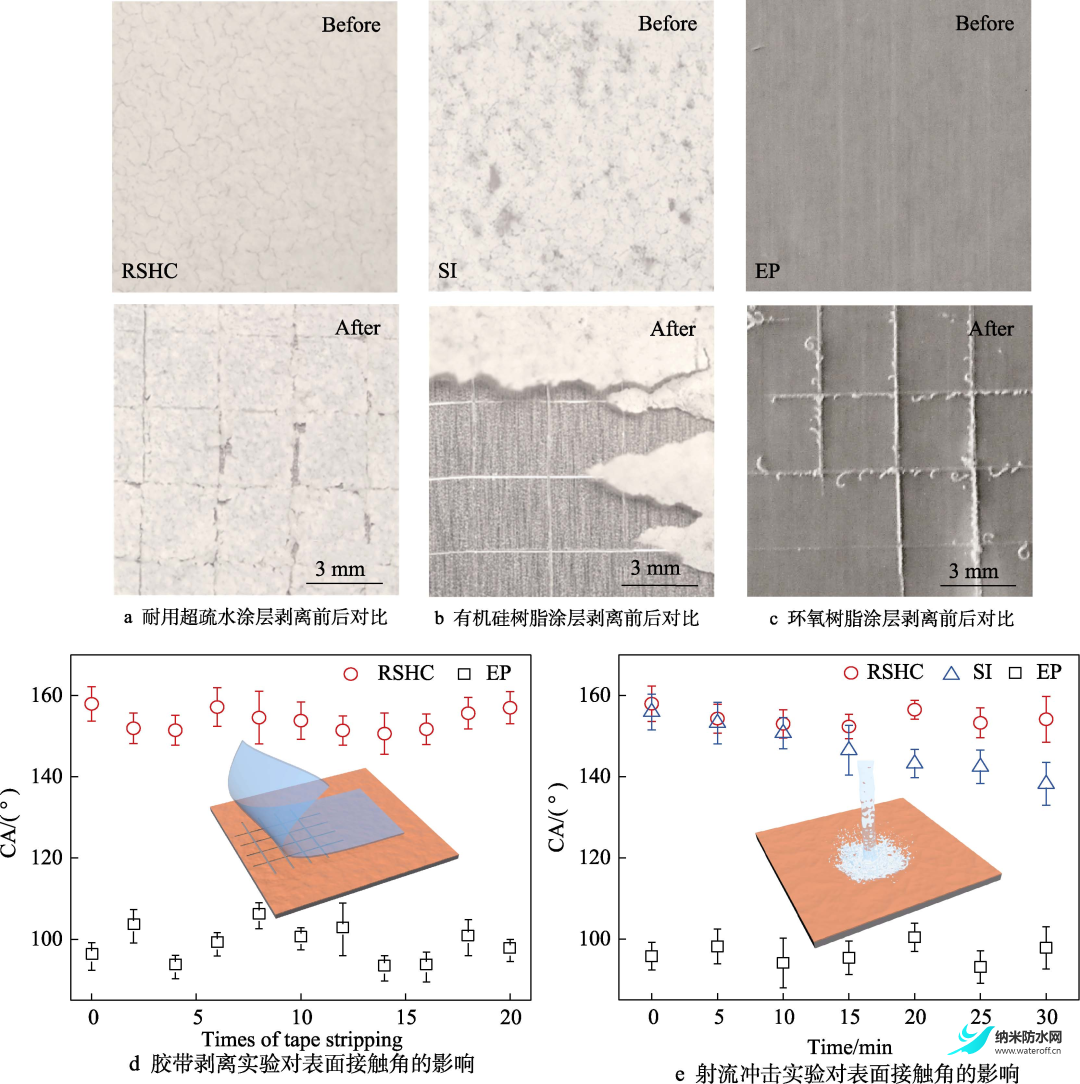

膠帶剝離及射流沖擊實驗過程及結果

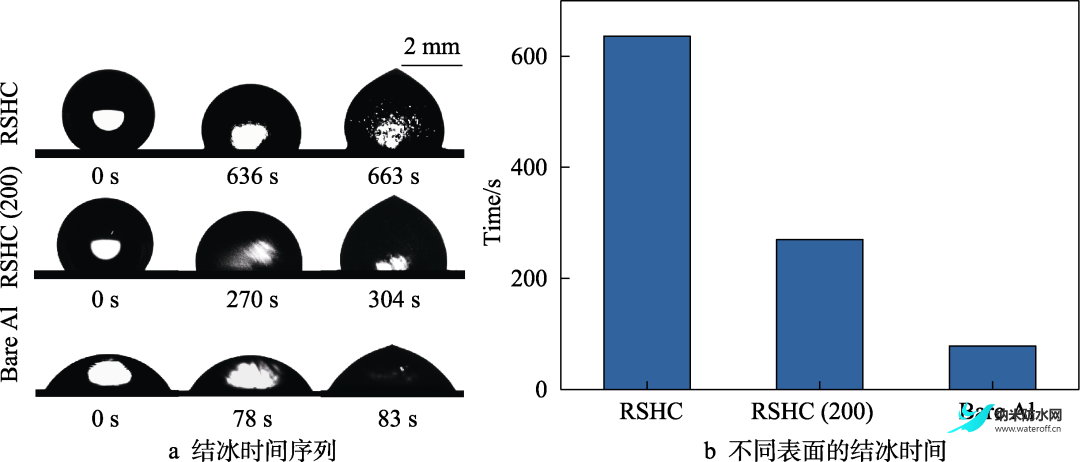

結冰時間序列及結果

以有機硅樹脂、環氧樹脂和疏水SiO₂復合尺度納米粒子配置噴涂溶液，通過一步噴涂法制備了具有良好超疏水性能的涂層，其表面接觸角為158°±4°，滾動角為8°±0.6°。研究發現，不同組分配比對涂層的表面浸潤性、硬度和附著力有著較大的影響，當有機硅樹脂、環氧樹脂和疏水性SiO₂納米粒子的質量比為2.8∶1.2∶1時，涂層兼具良好的疏水性和力學性能。涂層在經歷線性摩擦20 m、膠帶剝離20次和射流沖擊30 min后，仍具備較好的超疏水性能，表現出優異的機械穩定性。相較于未處理鋁片，涂層表面的液滴靜態結冰時間延遲了7倍，同時在低溫彈跳和人工凍雨實驗中表現出良好的動態防覆冰能力。文中研究對超疏水表面在復雜環境中的實際應用具有一定的借鑒意義。

李天然, 盧晨光, 原子超, 劉聰, 李云單, 劉亞華*. 耐用鋁基超疏水涂層的機械穩定性及抗結冰性能[J]. 表面技術, 2022, 51(11): 385-394.

LI Tian-ran, LU Chen-guang, YUAN Zi-chao, LIU Cong, LI Yun-dan, LIU Ya-hua*. Mechanical Stability and Anti-icing Performance of Robust Aluminum-based Superhydrophobic Coating[J]. Surface Technology, 2022, 51(11): 385-394.
