納米防水涂層（納米涂層）越來越受到一些用戶的正視，由于比起傳統防水防潮防鹽霧產品納米防水液散熱更好，更輕薄，分外是在PCBA上運用時施工簡單，無需增長設備，無須額外增長工序，并且不影響連接器的導電性，在草果，360，魅族等公司的最新產品上都已開始運用。



據悉iPhone 7會支撐防水功能



基于蘋果最新獲取和兩項專利，知情人士吐露稱，即將發布的iPhone 7會采用涂層式防水技術，支撐防水功能。目前第三階段的測試工作已經完成，屆時量產機型上很有可能將會保持這一新功能。防水性能一向是手機技術的難點，也是大水果的功能硬傷。隨著不少競爭對手都爭相開發此功能作為賣點，蘋果公司以及蘋果用戶都盼望iPhone也能實現這個突破。



魅族EP51藍牙活動耳機已使用納米防水



魅族EP51藍牙活動耳機魅族在2016年4月6日新品發布會上發布的一款藍牙活動耳機。



魅族稱EP51藍牙活動耳機能夠提供Apt-X CD級音質，支撐6小時續航，40小時待機，全向麥克風，并且兩個耳機支撐磁鐵吸附，支撐納米防水，為防止在活動中對耳機造成損傷，EP51藍牙活動耳機還使用了凱夫拉線芯，號稱怎么拉扯都賡續。



360推出N4黑科技納米防水版手機，全身水洗





基本原理

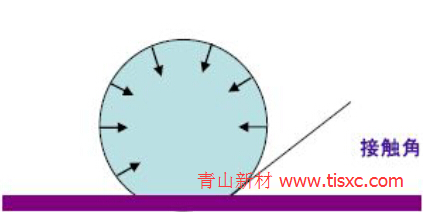

納米涂料在PCBA外觀形成一層厚度只有2-4um的帶網眼的結膜，肉眼不可見，充分的降低了PCBA的外觀能量，在低外觀能量的皮膜上，因為液體自己分子間作用力， 導致產生液滴化征象，出現了所謂的接觸角，達到超疏水的目的，類似荷葉效應。



形成防水涂層后的物性



耐熱性（物理轉變）

熔點：從熱可塑性角度看，超過了熔點（130度）使用時，疏水疏油的功能會降低耐熱性（分解） 分解溫度：溫度轉變使產品重量削減5%（*TGA）時候 ，皮膜開始分解.不同的溫度領域引起的分解性子不一樣。

 400℃以下 產生單體    　　　　　 C－C結合    347kj/mol



450℃以下 有產生HF的傷害性 　　  C－F結合    440kj/mol

*TGA，指Thermo Gravimetric Analysis方法。讓溫度在轉變的過程、或者，保持肯定的溫度的條件下，測定產品的重量轉變的方法。



防水涂料產品的物性測試數據



【防濕性（JIS-Z-0208  40℃  90%RH）】



涂料種類	膜厚μ	濕性（g/m/24H）=24h每平方通過水量的換算
A公司的納米涂料單組成	30	880
B公司的納米涂料單組成	100	230
B公司的納米涂料單組成	100	300
青山新材TIS R3008	8	640
青山新材TIS R3040	30	220
青山新材TIS R3020(3次噴涂)	120





上述的數據注解，使用青山新材TIS納米涂料的涂層厚度只必要亞克力1/3-1/4就能達到同程度的透濕性能。

8μ左右的涂層厚度與通俗的納米涂料單組份比較也優于其透濕性能。

該產品的特點是使用很薄的涂層厚度也能達到防濕性能。薄的涂層厚度還能達到優秀的散熱性能，散熱性能也優于日本同類產品。





【耐食鹽水性能（絕緣破壞）】





產品型號	固含量	涂布方式	膜厚（μ）	壞絕緣所需時間	最大電流值ｕA
青山新材TIS R3008	8%	浸泡	5 ~ 8	30分50秒	620
其他公司的納米涂料系列產品	15%	噴涂2次	5 ~ 8	瞬間	1000以上
青山新材TIS R3030	30%	浸泡2次	15~20	146分鐘	0.8
其他公司的納米涂料系列產品	15%	噴涂5次	15~20	瞬間	1000以上
青山新材TIS R3040	40%	浸泡5次	20~30	182分鐘





測試方法說明：

1.預備5塊寬度1.0mm的銅板上面配備電路配線，對電路配線進行以上的各個涂層處理，溫室干燥一小時。

2.往銅板上面滴3-5滴的5%的食鹽水。

3.兩頭通電，觀察食鹽水干燥為止的電流計的通電有無情況。但是，超過1000μA時立刻制止通電。



這個測試觀測在統一膜厚的情況下，青山新材納米涂料與一樣平常的納米涂料的比較：對于食鹽水的腐蝕破壞的抵抗能力大小的比較，其它公司的納米涂料系列產品的通電電流在瞬間達到1000μA以上，結合其它數據，說明了我司納米涂料的抗腐蝕能力特別很是強。







PCB防水涂層的特點

青山新材PCB防水涂料是一種無色透明，無毒無害，不燃燒的防潮防濕防腐蝕的液態產品，吻合歐盟環保標準，有ROHS ，REACH  168項檢測認證，吻合MSDS化學品安全檢驗標準，安全無毒不燃燒。

1．與各種基材PCB板都有特別很是優秀的結合能力。

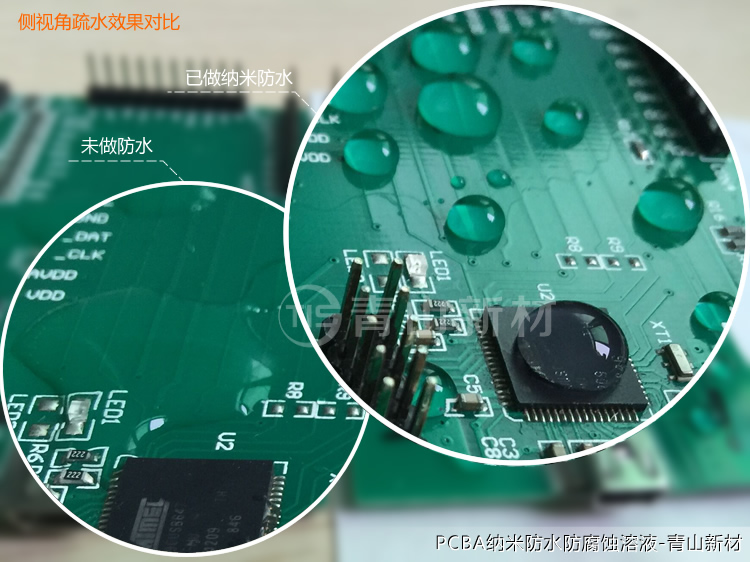

2．在PCB線路板外觀形成疏水結果特別很是好的納米級涂膜，使其形成荷葉結果，有用阻止電子產品PCB線路板上元器件涉水受潮以及被酸堿鹽腐蝕的情況。

3．可通過浸泡的施工方法將本產品滲透至電子元件的各個渺小的閑暇處，達到完備的覆蓋性與包裹性，進而產品會得到周全立體的防水結果。

4．操作簡單，浸泡只需5秒即可掏出在常溫下晾10分鐘天然干燥，無須加熱烘干，無須額外增長設備。

5．成本低，比如以活動耳機為例，1kg納米防水液可加工約7000多個PCB板。

6．做了防水之后個別元件返工后焊時只需在焊點處用毛刷重新刷涂防水液即可。

7．多系列多濃度級別產品，適用于不同的應用，可根據您對品質的詳細要求選擇適用的系列，可經樣品測試后再選擇。





納米防水測試案例

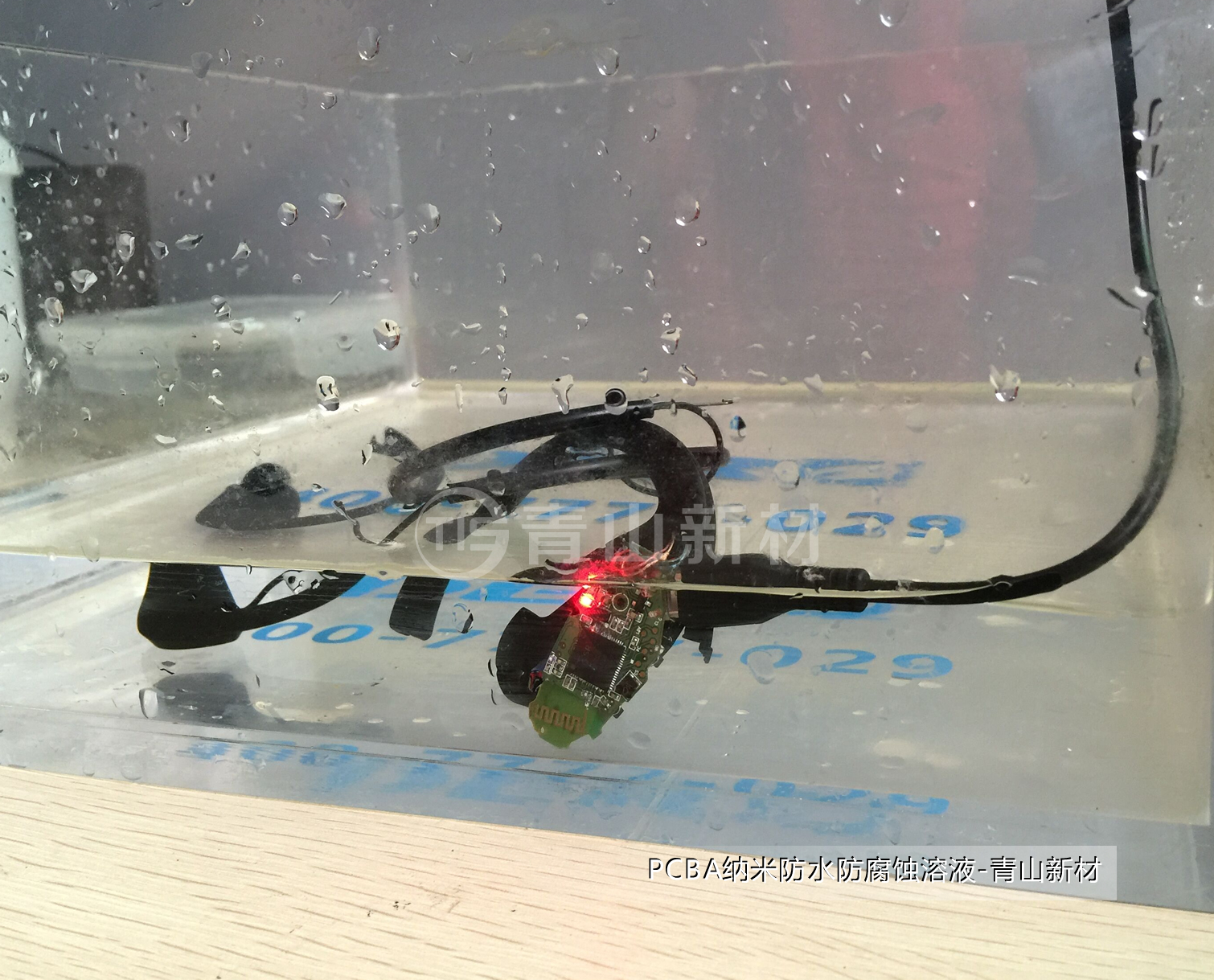

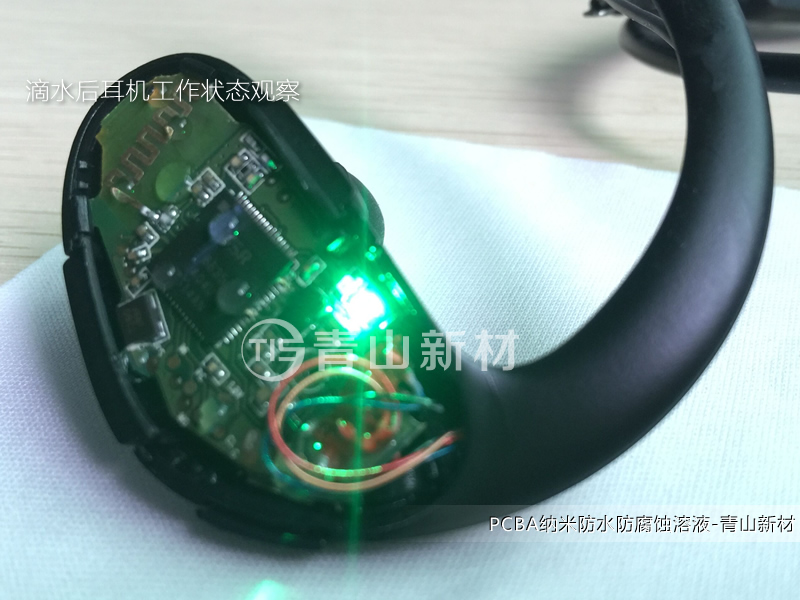

藍牙活動耳機PCB使用納米防水涂層后帶電浸水測試

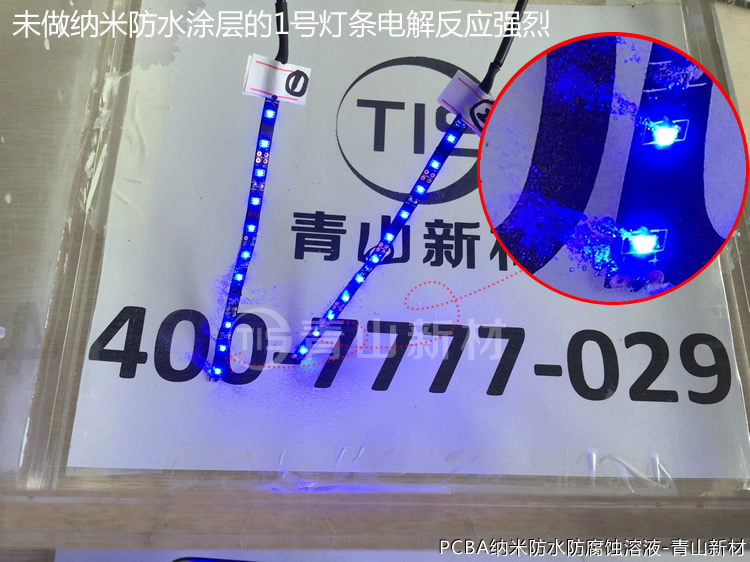

LED燈條未使用納米涂層與使用納米涂層帶電浸水測試對比
