派瑞林技術知識
Parylene用獨特的真空氣相沉積工藝制備,由活性小分子在基材外觀“生長”出完全敷形的聚合物薄膜涂層,具有其他涂層難以比擬的性能上風。它能涂敷到各種外形的外觀,包括尖銳的棱邊,裂縫里和內外觀。
中文名派瑞林外文名Parylene包 括尖銳的棱邊,裂縫里和內外觀屬 于能涂敷到各種外形的外觀
目錄
派瑞林、聚對二甲苯、Parylene
派瑞林英文名:Parylene

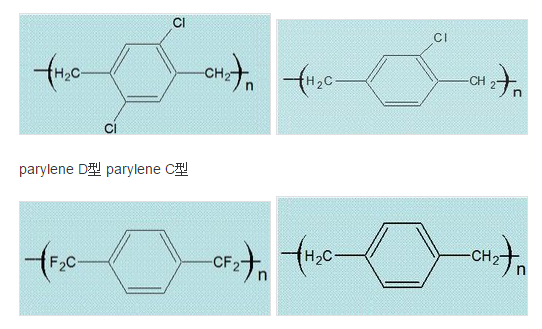

六十年代中期美國Union Carbide Co. 開發應用的一種新型敷形涂層材料,它是一種對二甲苯的聚合物,根據分子結構的不同,Parylene可分為N型、C型、D型、HT型等多種類型。
parylene HT型 parylene N型
這種室溫沉積制備的0.1-100微米薄膜涂層,厚度均勻、致密無針孔、透明無應力、不含助劑、不損傷工件、有優秀的電絕緣性和防護性,是現代最有用的防潮、防霉、防腐、防鹽霧涂層材料。
Parylene是一種珍愛性高分子材料,中文名,聚對二甲苯,派瑞林它可在真空下氣相沉積,Parylene活性分子的優秀穿透力能在元件內部、底部,四周形成無針孔,厚度均勻的透明絕緣涂層,給元件提供一個完備的優質防護涂層,抵御酸堿、鹽霧、霉菌及各種腐蝕性氣件的侵害,由于Parylene不是液體,所以涂敷過程中不會聚集,橋接式形成彎月面。
應用領域:
1、 磁性材料
隨著信息產業的賡續發展,磁性元件越來越趨向于小型化,3-5㎜的軟磁芯,2-3㎜的稀土永磁材料,甚至尺寸更小的磁材都賡續被應用,對磁材的防護提出了新的要求。小型軟磁芯作饒線器件時,經聚對二甲苯涂敷后能耐1500-2000V甚至更高的電壓,因為聚對二甲苯摩擦系數低,饒成操會更滑溜,不傷線,更便于操作,稀土釹鐵硼永磁材料是一種高性能強磁材料,但這種材料在空氣中很不穩固,尺寸較大的通常用電鍍或環氧電泳漆作防護涂層,尺寸較小的磁材,分外是環型和筒形的磁材,已不能用上述傳統方法實現可靠防護,知足使用要求。Parylene獨特的制備工藝和優秀性能相結合,使它能對小型超小型磁材進行無微弱點全涂敷的磁材可浸鹽酸10天以上不腐蝕,目前國際上小型超小型磁材,幾乎都采用Parylene作絕緣和防護涂層。
2、 印制電路組件和元器件
隨著外觀貼裝技術發展和元器件的日益小型化,印制電路組件也日益向小型化和高密度方向發展,這給印制電路組件的三防措施提出了新的要求。傳統使用的環氧樹脂、聚氯脂、有機硅樹脂、聚丙烯酸脂等防護涂料都是液體涂料。因為液體的粘度和外觀張力等緣故原由,涂層厚度不均勻,在棱、角等處涂層較薄,當元器件之間,基板之間僅有很小間距時,會因涂層流不到而形成氣隙。涂層固化,烘干后會因溶劑或小分子助劑的揮發,產生收縮應力或形成細小針孔。這些傳統涂層的介電強度一樣平常也在2000V/25um以下,因此必須經多次涂敷,用較厚的涂層才能實現較可靠的防護,Parylene涂敷是由活性的對二甲苯雙游離基小分子氣在印制電路組件外觀沉蘊蓄合完成。氣態的小分子能滲透到包括貼裝件下面任何一個微小縫隙的基材上沉積,形成分子量約50萬的高純聚合物。它沒有助劑溶劑等小分子,不會對基材形成危險,厚度均勻的防護層和優秀的性能相結合,使Parylene涂層僅需0.02-0.05㎜就能對印制電路組件的外觀提供特別很是可靠的防護,甚至經過鹽霧試驗,外觀絕緣電阻也不會有很大改變,而且較薄的涂層對元器件工作時所產生的熱量消失也特別很是有利。另外因為分子結構對稱性較好,使它在較高的頻率下仍有較小的介質損耗和介電常數,它的這種高頻低損耗特征使它為高頻微波電路的可靠防護創造了條件。
3、 微電子集成電路
Parylene的真空氣相沉積工藝不僅和微電子集成電路制作工藝相似,而且所制備的Parylene涂層介電常數也低,還能用微電子加工工藝進行刻蝕制圖,進行再金屬化,因此Parylene不僅可用作防護材料,而且也能作為結構層中的介電材料和掩膜材料使用,經Parylene涂敷過的集成電路芯片,其25um細直徑連接線,連接強度可進步5-10倍。
4、 微電子機械體系(MEMS)
Parylene能在0.2um厚時就完全沒有針孔,5um時就能耐1000V以上直流擊穿電壓,又是摩擦系數很低的一種自潤滑材料,化學惰性和阻隔性能也好,因此在微電子機械體系中,除了作電介質材料外,還用作微型傳動機構和微型閥門的結構材料和防護材料。
5、 傳感器
Parylene在傳感器領域中的應用,除了作絕緣介質外,更多用作防護材料,它能耐酸、堿和有機溶劑,對水汽和鹽霧等惡劣環境有極好的阻隔防護能力,用極薄的涂層提供優秀的防護。
6、生物醫用電子
Parylene不僅電性能,防護性能好,而且生物相溶性也好,它已通過美國FDA論證,知足美國藥典生物醫用材料VI類標準,被列為是一種可以在體內長期植入使用的生物醫用材料。
7、光纖光纜接頭密封件
光纖光纜接頭在使用中可能碰到各種不同的環境,通常使用含有硅橡膠密封圈的接頭使光纜與環境相隔離,經Parylene涂敷后的硅橡膠密封圈,能更好的適應各種惡劣環境,防止硅橡膠老化,延伸密封圈的壽命。
使用益處:
☆可以抗酸堿腐蝕☆可以抗消融(在通俗的溶劑中不會被消融)
☆抗凍性能強(低至200℃)
☆具有無可比擬的屏障結果(低氣體滲透性)
☆可靠性強,具有極高的絕緣強度
☆采用Parylene進行涂層,可得到均勻同等,透明且極薄的膜層
☆能涂敷到各種外形的外觀,包括尖銳的棱邊、裂縫
☆經濟清潔、工序簡單、速度快、批量處理能力強 .......
