真空鍍膜在線測厚儀

品牌：?林上科技

規格：LS152

點擊購買

詳細信息

詳細內容

一：LS152真空鍍膜在線測厚儀測試原理
材料的透過率(光密度)和材料的鍍層厚度成肯定的比例關系。如許通過監控材料的光學透過率(光密度)來達到監控材料的均勻性，鍍層厚度的目的。只要是光能透過的材料，都可以通過監控透光率來監控產品的品質。如卷繞真空鍍膜，玻璃鍍膜，玻璃生產線等等。

二：LS152非接觸式在線測厚儀結構組成

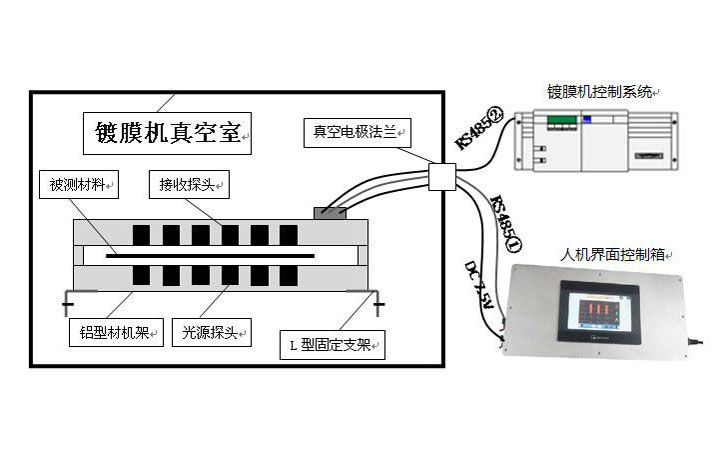

設備分為三部分：探測體系、人機交互設備、電腦實時監控體系；

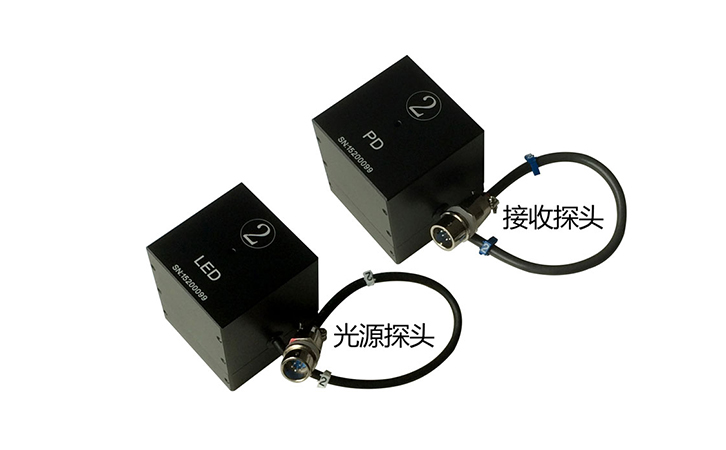

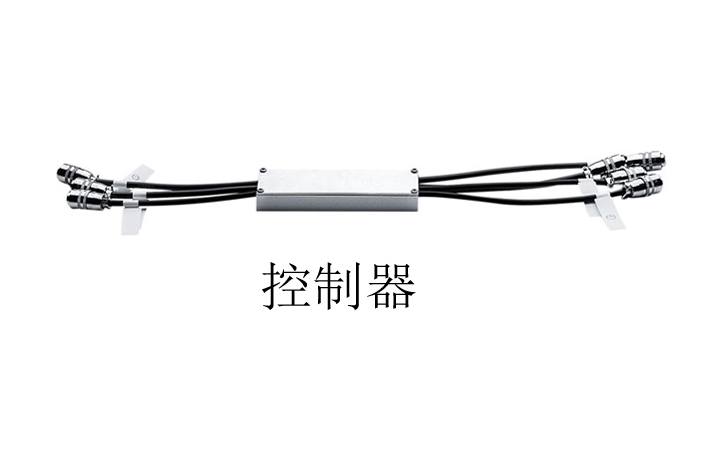

探測體系:重要包括光源，接收器，控制器和鋁支架；

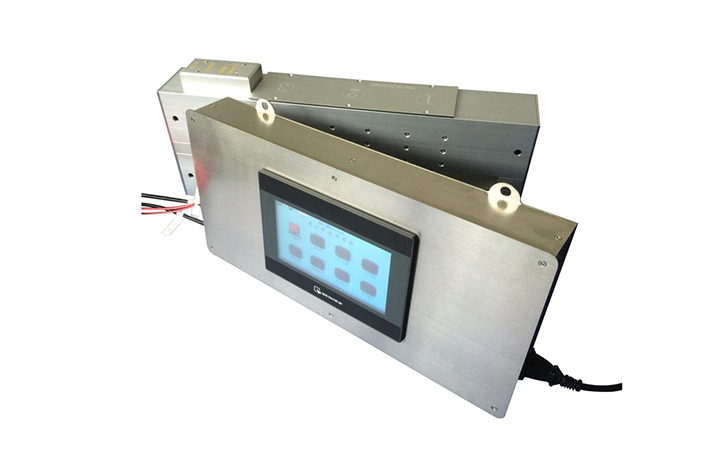

人機界面：7寸LCD人機交互界面，表現各個測試點的透過率和光密度數據；
電腦實時監控體系（選配）：數據記錄，分析，報表等功能。

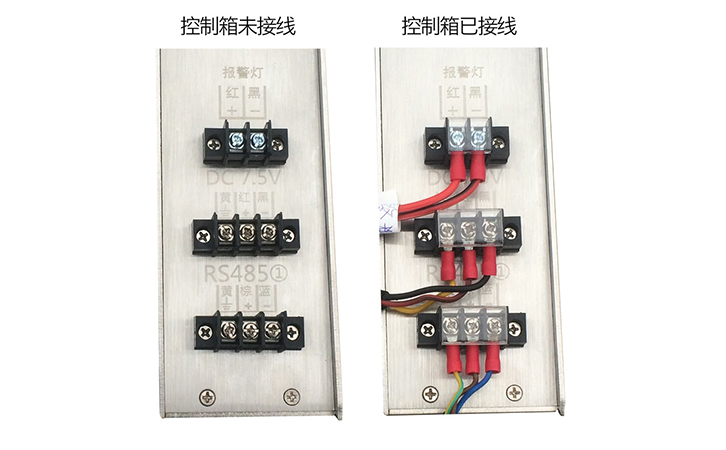

此儀器提供雙路的RS485通信接口，標準的MODBUS通信協議，方便和PLC，單片機，人機界面，組態王，電腦等通信。鍍膜機可以直接讀取此設備的光密度數據，實現控制主動化（閉環控制）。

三：LS152在線涂層測厚儀參數

1.測試波長：根據客戶必要選擇，目前有如下的選擇：
紅外線：850 nm（默認選項，抗干擾能力強）
綠光： 530nm
2.透過率測量精度：優于±1%
3.透過率分辨率：0.005%
4.光密度測量范圍：0.00 OD --- 5.00 OD
5.光密度的分辨率：0.01 OD for 0.00 - 3.00 OD
0.05 OD for 3.00 - 5.00 OD
6.最大測量點數：36點
7.相鄰探測頭之間距離：最小70mm
8.發送接收探頭之間距離：20mm
9.溫度范圍： -20°C --- +70°C
10.數據刷新周期：300ms
11.測控主機尺寸： 80mm（寬）*180mm（高）* 長度(根據客戶要求定制)
12.需真空法蘭電極芯數：6根（不配電腦監控），9根（配電腦監控）
13.電源：220V AC/50Hz
14.通信：雙路RS485
