Parylene敷形涂覆前的遮蔽保護

WaterOff

2018-03-17 09:58:14

與傳統的溶劑型或紫外固化材料型涂覆相比，聚對二甲苯（Parylene）敷形涂覆是一種很不同的工藝。Parylene涂層具有以下優點：

•非常薄的涂層剖面，

•均勻完整的表面涂層，和

•通常具有良好的保護和較少的氣體釋放。

另一方面，parylene涂層也呈現著其特有的挑戰，例如

•對復雜設備的重大投資，

•限制生產率和增加成本的分步工藝，和

•用戶無法選擇性地控制涂層的涂敷位置。

在下面的討論中，我們將關注最后一個挑戰。

為什么parylene工藝需要保護性遮蔽？

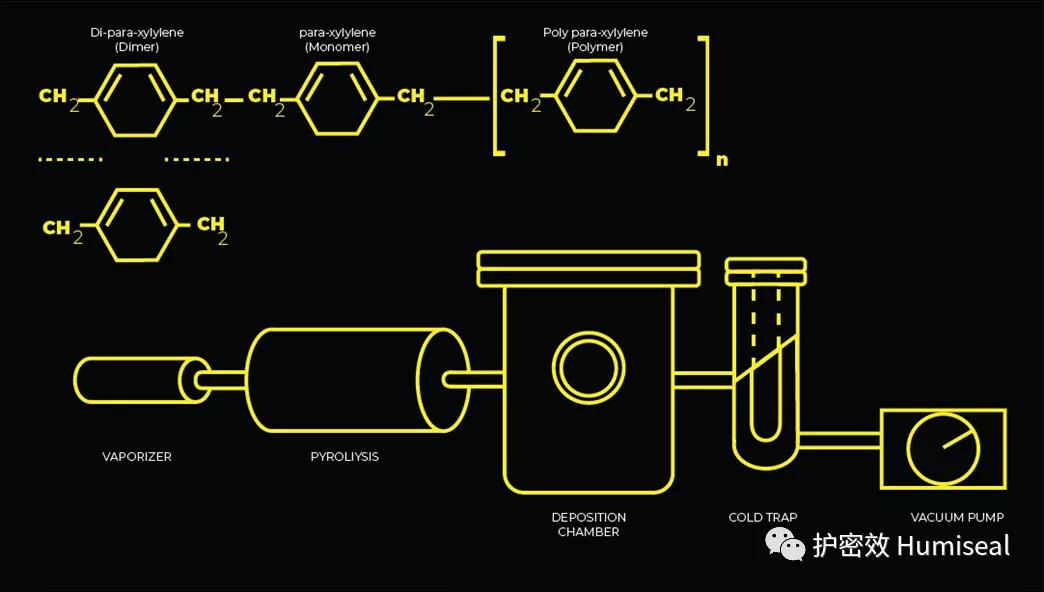

使用parylene是保護PCB的一種特殊且昂貴的方法。基本工藝流程的簡單示意圖如上所示。圖中的“沉積室”是放置PCB進行涂覆的地方。parylene在接近真空的條件下蒸發，包括沉積室在內的容器必須關閉，從而導致分批工藝。

與使用選擇性涂覆設備的傳統敷形涂層不同，氣化parylene涂覆工藝將聚合物均勻地沉積在所有暴露的表面上。因此，有必要完全遮蔽和保護任何敏感表面或設備，否則這些表面或設備將受到其表面存在的parylene的負面影響。

哪些表面或元件可能需要保護性遮蔽？

在幾乎所有印刷電路板上，都有不允許進行敷形涂覆的元件和部分?？赡軟]有必要詳細討論所有原因，但最常見的不能涂覆的區域包括

•必須保持電氣連續性的連接器、測試點和引腳；

•敏感或未密封元件，例如開路電感器或繼電器；

•涂層會泄漏的較大通孔或“貫穿孔”；

•光輸出受涂層影響的部件，如LED表面；和

•在某些情況下，元件下虹吸不允許的某些集成電路封裝，例如BGA和QFN。

HumiSeal® UV92如何幫助為parylene涂層提供遮蔽保護？

五十年來，Chase Corporation和我們的HumiSeal品牌一直在PCB保護領域處于行業領先地位。除了開發敷形涂層外，我們的聚合物科學家還利用他們對行業的廣泛了解，開發了包括遮蔽材料在內的輔助產品。

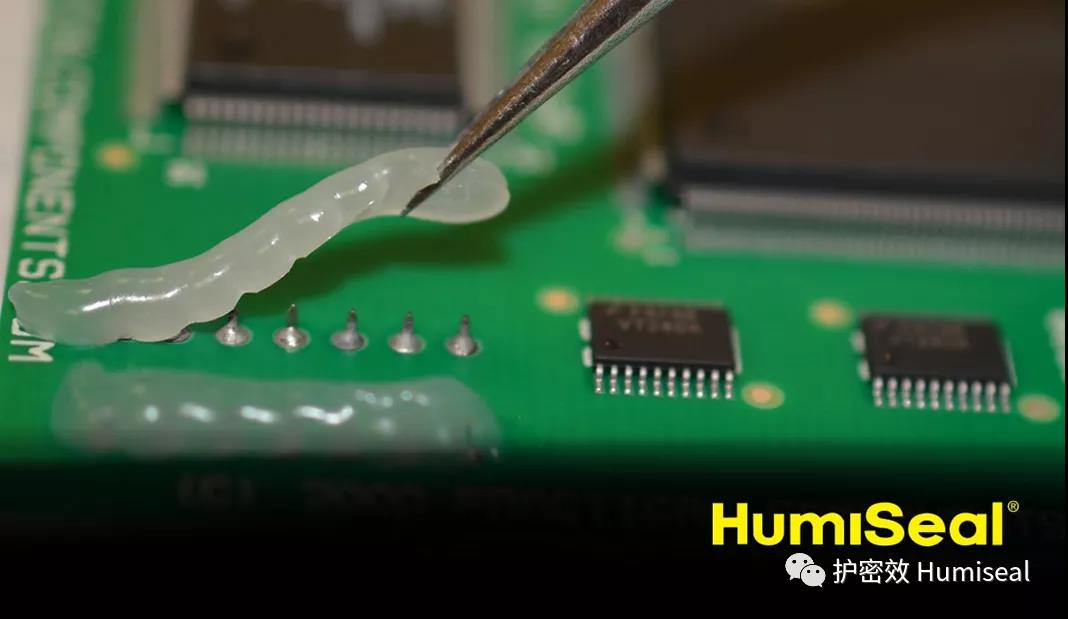

由于parylene涂覆的PCB成本高且和價值通常很高，人們認識到有效的遮蔽形式可能具有很大的價值。UV固化UV92是一種高效、快速固化和保護性遮蔽材料，適用于包括parylene在內的所有工藝。UV92可手動涂覆或用自動噴涂設備涂覆，用于大批量操作。

25℃時的比重	1.04
粘度	觸變膏狀
外觀	乳白色
化學類別	聚氨酯丙烯酸酯
保質期	12 個月，在18 +/-10℃下儲存
推薦固化條件	365nm UV-LED或405nm“H”型微波或弧光燈（最小功率為200 mW/cm²）
清洗溶劑	異丙醇
玻璃化轉變溫度（Tg）	-50 °C
硬度	邵氏A 40度
斷裂伸長率	> 200 %
工作溫度范圍	-50至150℃
