耐磨超疏水涂層減少5G天線罩雨衰效果附上測試過程和測試數據
WaterOff
2022-09-05 13:15:02
1.測試平臺搭建如下圖：

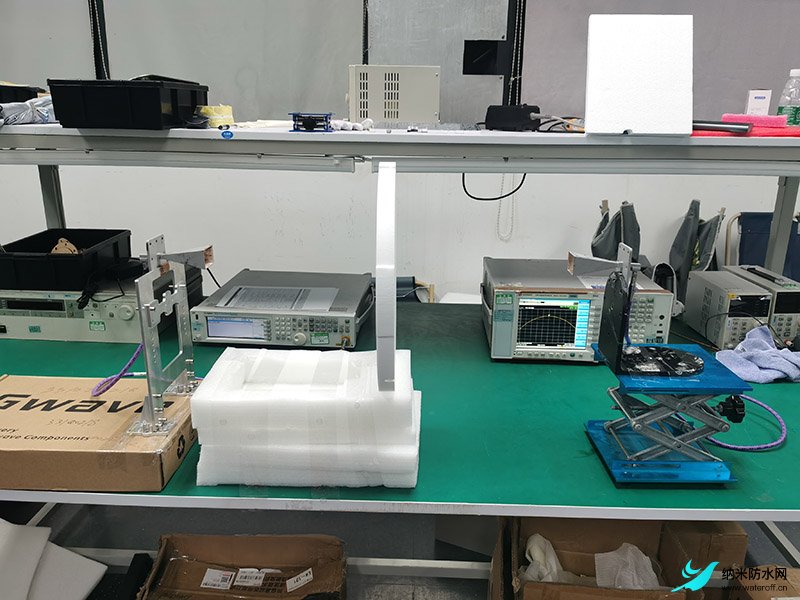

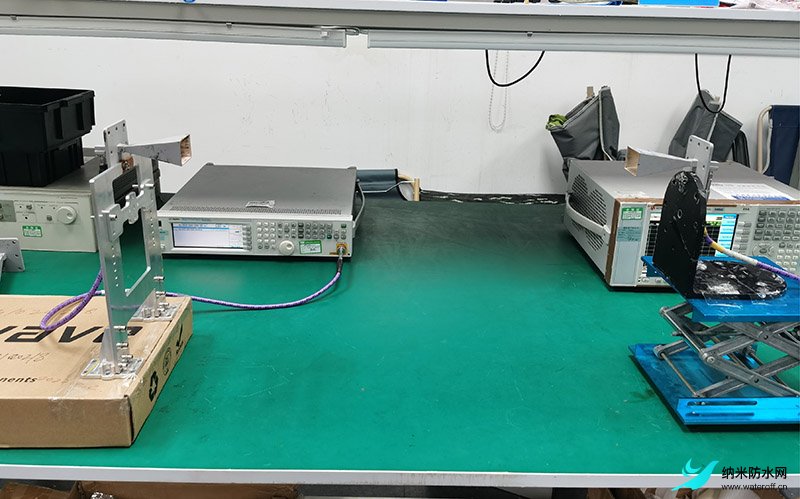

包含信號源，發射天線，接收天線，頻譜儀，射頻線纜；
測試平臺

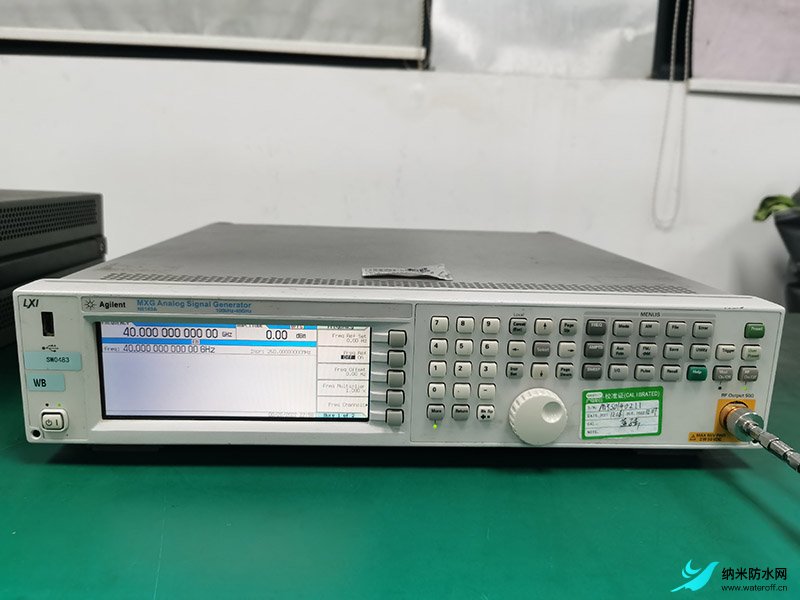

信號源

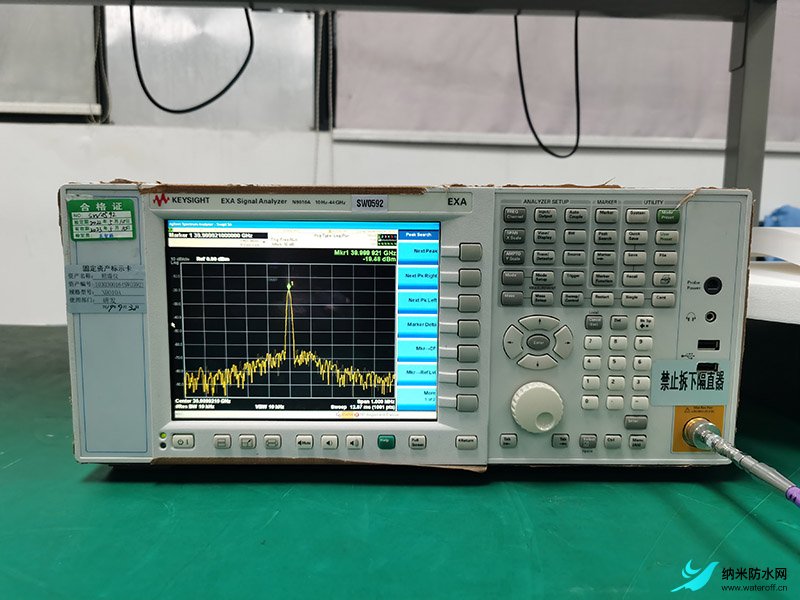

頻譜儀

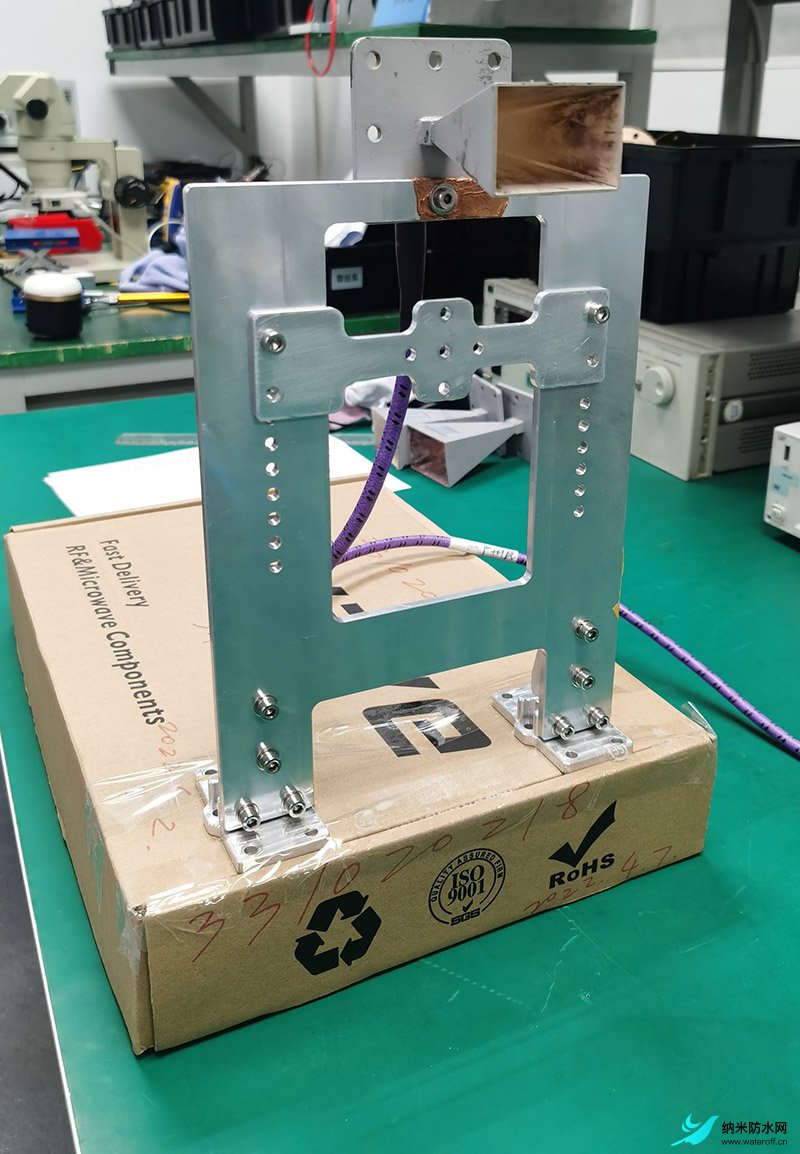

發射天線
接收天線
包含信號源，發射天線，接收天線，頻譜儀，射頻線纜；
測試平臺
信號源
頻譜儀
發射天線

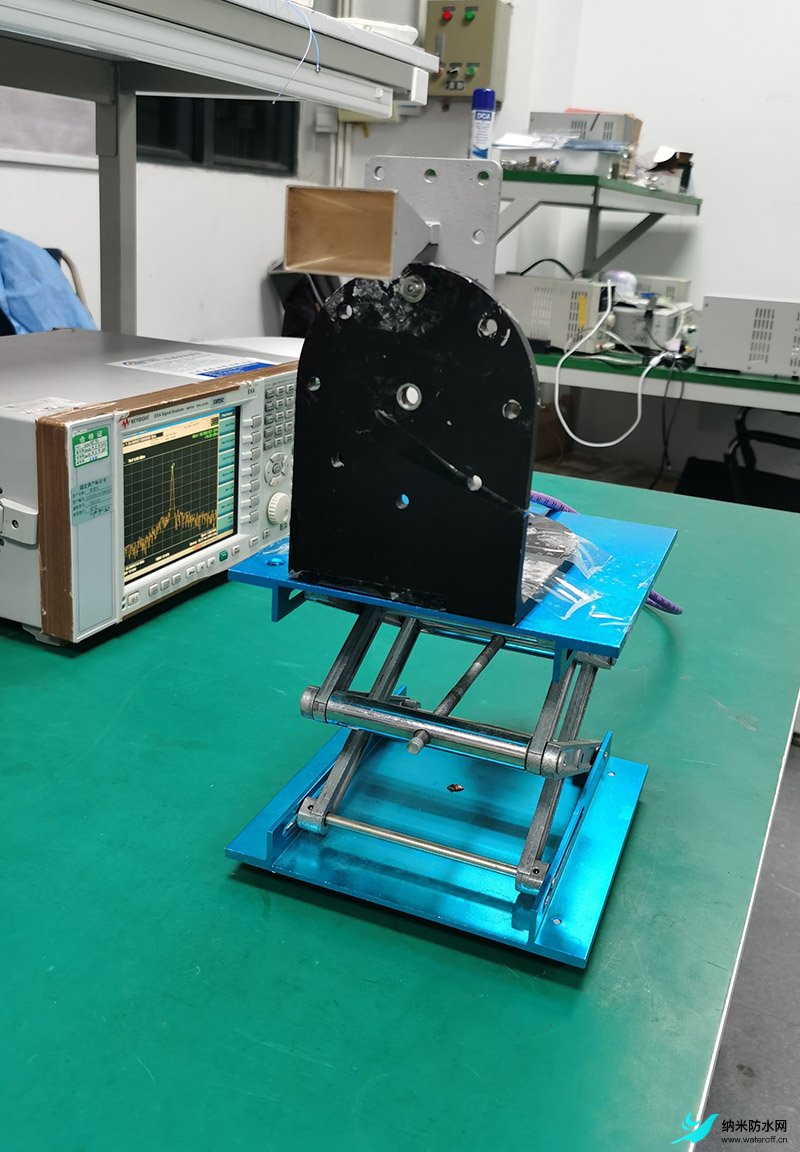

接收天線
2.測試過程：
收發天線距離：600mm；
步驟一：收發天線之間不放置外罩，從頻譜儀讀取一組電平值1；

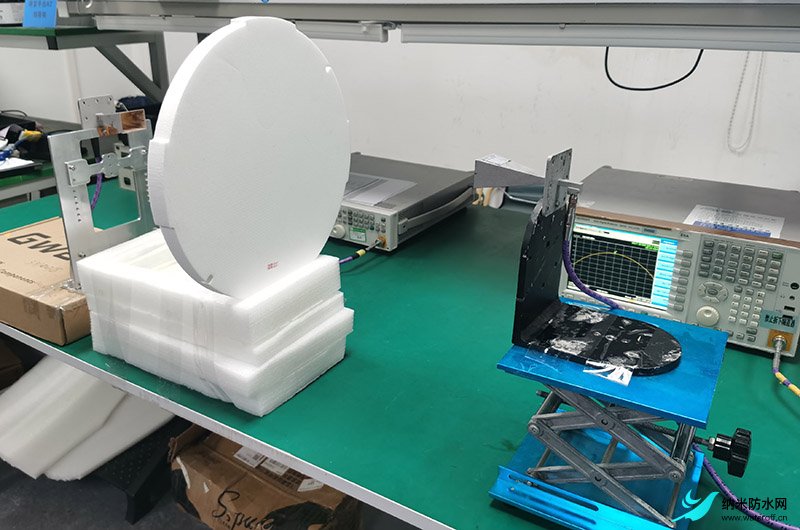

步驟二：在收發天線中間位置放置外罩，從頻譜儀讀取一組電平值2；
步驟三：將 以上兩組電平值2減電平值1得到外罩的插入損耗值；
步驟四：分別測試各種狀態下外罩的插入損耗值；
外罩的狀態有：初始狀態（表面無疏水涂層）；天線罩模擬淋雨48小時后；天線罩表面涂疏水涂層；天線罩表面涂疏水涂層+模擬淋雨48小時后；
3.測試數據及結論
測試5G NR毫米波頻段（N257,N258,N260,N261),每個頻段分別取低中高頻點測試；
對外罩性能要求：插入損耗小于等于0.5dB；
測試結果分析：
外罩初始狀態下測得的插入損耗最差值為：-0.14dB，滿足性能要求；
外罩經過48小時模擬淋雨后：插入損耗惡化，最差值為：-5.15dB，不滿足要求；
外罩經過表面疏水涂層處理后，插入損耗最差值為：-0.19dB，滿足性能要求；
外罩經過表面疏水涂層處理和48小時模擬淋雨后，插入損耗最差值為：-0.28dB，滿足性能要求；
| 5G NR頻段號 | 外罩1 | 外罩1+淋雨后 | 外罩1+疏水涂層 | 外罩1+疏水涂層+淋雨后 | |||||||||
| 頻率MHz | 空氣dB | 外罩dB | 損耗dB | 空氣dB | 外罩dB | 損耗dB | 空氣dB | 外罩dB | 損耗dB | 空氣dB | 外罩dB | 損耗dB | |
| N257 | 26500 | -22.32 | -22.39 | -0.07 | -20.82 | -24.77 | -3.95 | -19.66 | -19.81 | -0.15 | -19.7 | -19.88 | -0.18 |
| 28000 | -20.78 | -20.92 | -0.14 | -19.85 | -24.39 | -4.54 | -19.49 | -19.61 | -0.12 | -19.52 | -19.68 | -0.16 | |
| 29500 | -20.84 | -20.95 | -0.11 | -19.81 | -24.52 | -4.71 | -19.25 | -19.32 | -0.07 | -19.28 | -19.33 | -0.05 | |
| N258 | 24250 | -22.5 | -22.56 | -0.06 | -20.12 | -23.82 | -3.7 | -20.56 | -20.61 | -0.05 | -20.58 | -20.64 | -0.06 |
| 25875 | -22.16 | -22.25 | -0.09 | -20.28 | -24.34 | -4.06 | -19.28 | -19.41 | -0.13 | -19.3 | -19.45 | -0.15 | |
| 27500 | -21.9 | -22.04 | -0.14 | -20.51 | -24.68 | -4.17 | -19.05 | -19.19 | -0.14 | -19.07 | -19.25 | -0.18 | |
| N260 | 37000 | -19.32 | -19.36 | -0.04 | -20.20 | -24.23 | -4.03 | -19.85 | -20.02 | -0.17 | -19.78 | -20.06 | -0.28 |
| 38500 | -19.65 | -19.73 | -0.08 | -19.94 | -24.18 | -4.24 | -20.10 | -20.22 | -0.12 | -20.09 | -20.25 | -0.16 | |
| 40000 | -19.91 | -19.99 | -0.08 | -20.19 | -24.95 | -4.76 | -20.30 | -20.49 | -0.19 | -20.31 | -20.51 | -0.2 | |
| N261 | 27500 | -21.9 | -22.04 | -0.14 | -20.51 | -24.68 | -4.17 | -19.05 | -19.19 | -0.14 | -19.07 | -19.25 | -0.18 |
| 27925 | -20.27 | -20.37 | -0.1 | -20.41 | -24.94 | -4.53 | -19.09 | -19.18 | -0.09 | -19.1 | -19.15 | -0.05 | |
| 28350 | -18.44 | -18.5 | -0.06 | -19.06 | -24.21 | -5.15 | -19.14 | -19.28 | -0.14 | -19.15 | -19.32 | -0.17 | |
