防水透濕織物是國內外紡織界幾十年來竟相開發具有特別功能的高檔面料[1-2]，綜合目前國內外防水透濕織物的制備方法有以下三種[3]:
(1)行使織物自己緊密結構制備；
(2)涂層法制備；
(3)層壓薄膜法制備。
上述三種方法各有其優瑕玷[3]，如行使織物自己緊密結構制備的防水透濕織物耐水壓太低；涂層法制備的防水透濕織物懸垂性和柔軟性差，透濕性相對較低，附著牢度差；而層壓薄膜法制備的防水透濕織物則因為薄膜二維拉伸工藝復雜，成本高，柔軟性和懸垂性不令人寫意限定了其推廣和應用。
磁控濺射法是一種已工業化多年的技術，具有沉積速度快、易于濺射任何物質、膜與基底粘附性好、成膜均勻性好和不改變基底性子的特點[4]。因此，本文行使對磁控濺射法制備防水透濕織物進行了新的嘗試，并對其應用性和微觀結構進行了初步探究。

1實驗儀器及材料
1·1實驗材料
滌綸織物(圓片直徑2Ocm)濰坊京春纖維有限公同生產；PTFE(厚lmm，圓片直徑1Ocm)，北京塑料一廠產品；丙酮，分析純，齊魯石化試劑廠；
1.2實驗設備及儀器
1·2·1省重點差別化纖維實驗室自制多功能外觀改性設備；
1·2·2青島大學醫學院引進的JEOL出品的JSM-840型掃描電鏡；
1·2·3靜態接觸角測試儀(JY-82)，承德試驗機廠出品；
1·2·4北京大學歸天研究所VG ESCA LAB5型光電子能譜儀。

2防水透濕織物的制備

防水透濕織物是通過省重點差別化纖維實驗室自制的多功能外觀改性設備制備而成，濺射原理如圖l。
設備電源為RF-2000-1型晶粒高能電源，其頻率為13.56MHz，輸出功率在0-20OOW范圍可調。靶材為圓形PTFE，厚度為lmm，直徑為1Ocm。基底為圓形PET織物，直徑為2Ocm。
制備前，首先將PET織物及PTFE丙酮超聲波清洗l5min，干燥后放入真空室，而后開啟設備，行使機械泵和油擴散泵二級抽真空體系將真空室抽至3×10-3Pa然后通入純度為99.9%的氬氣調節工作壓力為5×lO-1Pa，而后開始濺射，濺射功率為800W，靶距為5Omm。濺射12Omin后將織物掏出，置于干燥器中用于測試。

3效果與討論

3·1抗濕性測定(沾水試驗法)
參照GB4745-84紡織織物外觀抗濕性測定方法，對未濺射和濺射后的織物進行測定，測定溫度為20.5℃，濕度為68%。測試數據見表l。

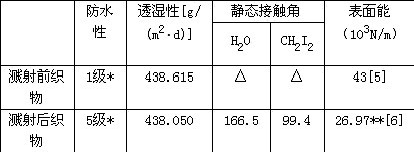

表1濺射前后織物性能對比表

注：*指的是沾水等級(共5級；1級透露表現受淋外觀悉數淋濕，防性最差；5級透露表現受淋外觀沒有潤濕，在外觀上也未沾有小水珠，防水性最好。
**據文獻8調和方程計算得出。

△透露表現液滴滴在織物外觀立即鋪展。

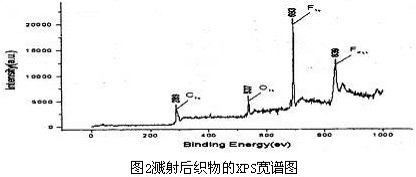

從表1可以看出，未濺射織物的沾水等級為1級(外觀悉數潤濕)，濺射后的織物為5級(外觀沒有潤濕，敲打后未沾有水珠)，防水性顯明改善。這重要是由于以PTFE為靶進行濺射后使織物外觀附著了一層含有大量氟元素的氟碳膜，這一點可以從其XPS寬譜圖中得到證明(圖2)。它也同時注解通過濺射PTFE可以制成防水織物。
3.2透濕性測定
參照GB/T 12704-91織物透濕量測定方法——透濕杯法，對未濺射織物和濺射織物進行測定，測定效果見表I。
從表l看出，對于未濺射織物和濺射織物，其透濕量分別為438.615[g/(m2·d)]，438.050[g/(m2·d)]，其透濕
量基本沒有改變，這是因為濺射后織物外觀形成了一種多層貫通蜂窩狀結構的薄膜，這一點可以從下面討論的SEM照片中看出。

3.3靜態接觸角的測定
行使靜態接觸角測試儀(JY-82)，分別用二次蒸餾水和二碘甲烷對未濺射織物和濺射織物測量。實驗溫度為20.5℃，濕度為68%。
實驗過程：在靜態接觸角測試儀上夾上織物后，用微量進樣器在布上滴一滴液體，先用二次蒸餾水，再用二碘甲烷(為了計算外觀能)，每滴為2.OµL，滴液l0秒后，對滴液拍照，測得接觸角，并計算外觀能，數據見表l。
從表l中可以看出，未濺射織物滴液滴上后立即鋪展，而濺射織物的接觸角顯明增大，分別為116.5°(H2O)和99.4°(CH2I2)。并且其外觀能由4.3×1O-2N/m降至2.697×1O-2N/m，顯明減小，說明織物拒水性加強。這從另一個側面說明了此方法對制備防水透濕織物是可行的。另外，濺射后織物的外觀能低于聚氟乙烯(2.8×lO-2N/m)而高于聚四氟乙烯[5](1.85×lO-2N/m)，結合其XPS寬譜中含有C、F元素，可以初步認為織物外觀形成了不同于聚氟乙烯和聚四氟乙烯的CF膜，其詳細結構另文研究。
3.4微觀形態的研究
行使SEM對防水透濕織物外觀微觀形態進行了觀察，如圖3。
從不同放大倍數的掃描電鏡照片a、b、c可以看出薄膜呈多層蜂窩狀結構，其孔的大小約為1-5µm，而一樣平常雨滴的直徑為1OOµm左右[7]，水汽分子直徑為4×10-3µm左右[8]。因此，我們可以認為，正是因為此薄膜具有如此的微觀結構，使得此法制備的織物具有防水透濕的能力。

4結論
(1)濺射織物比未濺射織物的防水性能好，而其透濕性幾乎沒有改變。
(2)濺射后PET織物外觀能顯明減小。
(3)通過SEM發如今PET織物上的薄膜呈多層貫通蜂窩狀結構。
(4)濺射后織物的外觀形成了不同與聚氟乙烯和聚四氟乙烯的CF膜。
(5)綜合其防水性能、透濕性能、接觸角的測定和外觀能的計算與對比效果，認為行使磁控濺射法制備防水透濕織物是可行的，為防水透濕織物的制備拓荒了一條新途徑。

參考文獻
[1]Mic Van Roey,Journal of coated fabrics,Vol.21，July 1991,20-31.
[2]Sundaram Krishnan,Journal of coated fabrics.Vol.22，July 1992,71-74.
[3]Chris J.Painter,Journal of coatedfabrics,Vol.26，October 1996,107-130.
[4]S.Swan.,Magnetron Sputtering.PhysicsTechnology,1988,19(2),67-75.
[5]吳人潔等著，高聚物的外觀與界面,北京，科學出版社1998年2月.
[6]Souheng Wu.,Polymer Interface and Adhesion,New York:MARCEL DEKKER,Inc.,1982,168.
[7]G.R.Lomax,The Design of Waterproof,WaterVapour@permeablefabrics.Journal ofcoated fabrics,1985,Vol.45,40-46
[8]Tsunekatsu Furute and Shigeyuyci Yagihara.Excel tech:A polyaminoAcid-Derivative,Highly Moisture Permeable,Waterproof Material.Journal of coated fabrics,1990,vol.20;11-23.
