防水防油原理

水的極性很強,其外觀張力為γ水=72.8dyn/cm。當物體的外觀張力與γ水十分接近時,水便能很好地潤濕該物體。反過來說，一該物體的外觀張力與γ水的差值越大,越難被水潤濕,也就是說拒水性越好。織物的潤濕性大多數是用液滴與固體的接觸角來說明的，接觸角的測量是衡量潤濕程度的方便方法。

當θ=0°時,織物外觀被完全潤濕；

當θ<90°時,織物外觀被部分潤濕；

當θ>90°時,織物有拒水的作用；

液體對織物的潤濕情況與液體和織物的外觀張力有關系，一樣平常來說外觀張力大的液體在外觀張力小的織物外觀是不容易潤濕的，一樣平常來說雨水的外觀張力是53mN/m，油類的外觀張力是20-30mN/m，所以要使織物的外觀拒水，外觀張力必須小于53mN/m，要使織物拒油，則外觀張力必須小于20-30mN/m，一樣平常的織物都是不具備拒水性和拒油性。

要使紡織品具有防水防油防污的功能織物的外觀張力必要低于20-30mN/m，如許水、油或者其他物質并不能滲入紡織品纖維內部，從而達到具有三防的結果。

防水防油檢測

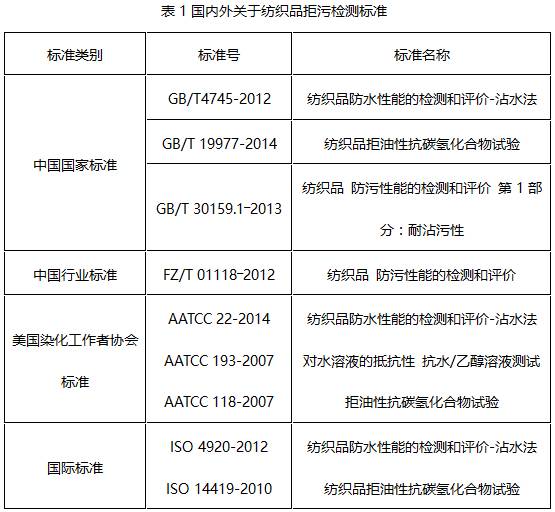

紡織品三防測試重要考核的是紡織品在肯定條件下耐水淋、耐沾污或抵抗油滴及污物的能力。常見的拒油性測試也是拒污測試的一種。關于紡織品拒污檢測的重要標準見表1。

防水檢測-噴淋法

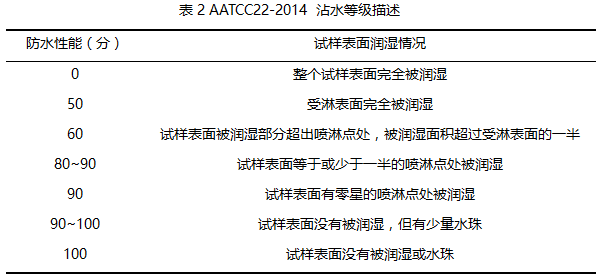

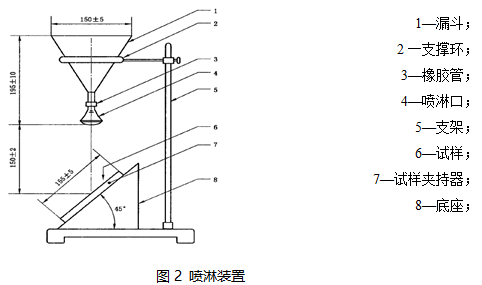

參照 AATCC 22《紡織品防水性能的檢測和評價-沾水法》測定織物的動態防水性。其中GB/T4547與ISO4920標準方法基本與AATCC22同等，將經防水防油處理后的織物試樣固定在直徑150 mm左右的金屬圓環上，并將其放在傾斜45°角的固定架上。從樣品上方的玻璃漏斗中將250 mL水快速倒下，保證 25-30 s內天然噴淋完畢。取下固定環，正面朝下水平輕輕敲打織物，觀察試樣外觀潤濕情況，評定其防水值。噴淋裝配如圖2-1所示，參照標準如表2-3所示：

防油檢測

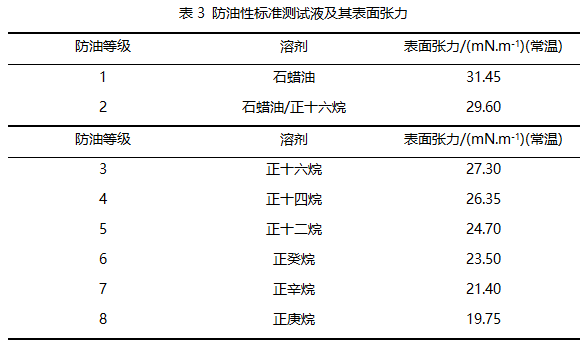

根據AATCC 118-2007，其中GB/T 19977與 ISO 14419與其基本同等， “排油：耐烴試驗”測定織物的防油性。采用八種外觀張力漸漸減小的同系物溶劑作為標準液，將不劃一級的測試液滴在整理后的織物外觀，觀察織物30s后外觀潤濕情況。若最終所用測試液不潤濕織物，則該等級即為所測織物的防油等級。1級最差，8級最好。測試防油性的標準液及其外觀張力如表2-4所示：

防污檢測

紡織品防污性通常參照的標準為，耐沾污性試驗方法標準是GB/T 30159.1―2013《紡織品防污性能的檢測和評價第1部分：耐沾污性》，分為液態沾污法和固態沾污法。液態沾污法基本原理是將規定的液態加在水平放置的試樣外觀，觀察液滴在試樣外觀的潤濕、芯吸和接觸角的情況，評定試樣耐液態污物的沾污程度。

試驗過程為選擇一級壓榨制品油或醬油作為污物，取兩塊試樣，試樣平整放置在2層濾紙上，在試樣3個部位滴0.05mL污物，在30秒后，以45°角度觀察每個液滴，并評級；

固態沾污法是將試樣固定在裝有規定的固態污物的試驗筒中，翻轉試驗筒使試樣與污物充分接觸，通過變色用灰卡比較試驗沾污部位與未沾污部位色差，評定試樣耐固態污物的沾污程度，試驗過程為粉塵和高色素炭黑混合物作為污物，取兩塊試樣，將試樣平整放置在試樣固定片上，固定片包合在筒身，再將污物放置筒底，試驗筒裝入防護袋中放入翻滾箱中，滾動200次，掏出試樣，吹風機吹去試樣的污物進行評級。

更多納米防水資訊請關注納米防水微信號: nanowp
