涂覆工藝不是憑空產生的，必然有其緣故原由。

圖1，PCBA選擇性主動涂覆

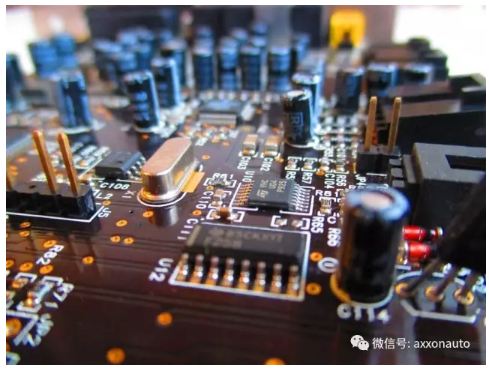

隨著PCBA元器件的尺寸越來越小，密集度越來越高；器件之間及器件的托高高度（與PCB間的間距/離地間隙）也越來越小，環境因子對PCBA的影響作用也越來越大，因此我們對電子產品PCBA的可靠性提出了更高的要求。

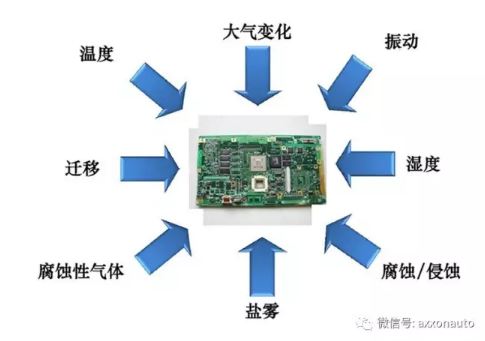

環境因素及其影響

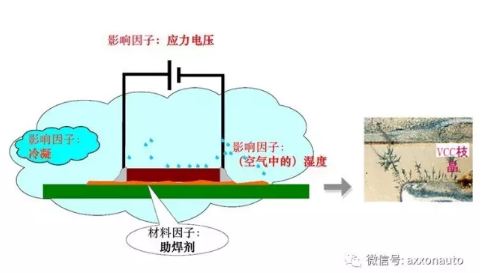

大氣中存在粉塵，粉塵吸附離子污染物沉降于電子設備的內部而造成故障。這是田野電子設備失效的共同之處。

粉塵分為兩種：粗粉塵是直徑在2.5~15微米的不規則顆粒，一樣平常不會引起故障，電弧等題目，但影響連接器的接觸；細粉塵是直徑小于2.5微米的不規則顆粒，細塵落在PCBA（單板）上有肯定的附著力，須通過防靜電刷才可除去。

粉塵的危害：a.因為粉塵沉降在PCBA外觀，產生電化學腐蝕，故障率增長；b.粉塵 濕熱 鹽霧對PCBA損害最大，沿海、沙漠（鹽堿地）、淮河以南霉雨季節化工、礦區附近地區，電子設備故障最多。

因此，防塵是珍愛產品的緊張一環。

 圖5，PCB發霉征象

霉菌的危害：a.霉菌吞噬和滋生使有機材料絕緣性降落，損壞而失效；b.霉菌的代謝產物是有機酸，影響絕緣性及抗電強度而產生電弧。

因此，防霉菌是珍愛產品的緊張一環。

綜合以上幾方面來考慮，產品的可靠性要有更好地保證，必須將其與外界環境盡可能低隔脫離來，因此引入了敷形涂覆工藝。

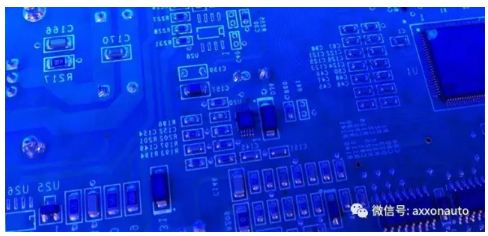

 圖6，經過涂覆工藝后的PCB，在紫光燈下的拍攝結果，原來coating也可以這么美！

三防漆涂覆是指在PCB外觀涂一層薄薄的的絕緣珍愛層，它是目前最常用的焊后外觀涂覆方式，偶然又稱為外觀涂覆、敷形涂覆（英文名稱coating，conformal coating）。它將敏感的電子元器件與惡劣的環境隔脫離來，可大大改善電子產品的安全性和可靠性并延伸產品的使用壽命。三防漆涂覆可珍愛電路/元器件免受諸如潮濕、污染物、腐蝕、應力、沖擊、機械震蕩與熱循環等環境因素的影響，同時還可改善產品的機械強度及絕緣特征。

涂覆工藝的要點

根據IPC-A-610E(電子組裝檢測標準)的要求，重要體現在以下幾個方面：

1.

2.

區域

3.

4. 必要電氣連接的區域，如金焊盤、金手指、金屬通孔、測試孔；

5. 電池及電池固定架；

6. 連接器；

7. 保險絲及外殼；

8. 散熱裝配；

9. 跳線；

10. 光學裝配的鏡頭；

11. 電位計；

12. 傳感器；

13. 沒有密封的開關；

14. 會被涂層影響性能或操作的其它區域。

2.必須涂敷的區域：所有焊點、管腳、元器件導體部分。

3.可涂可不涂的區域

干膜的厚度

 圖10，通過濕膜測厚儀得出濕膜的厚度，然后計算干膜厚度

解析度

膠水應該像一張厚度同等且光滑通透的膜覆蓋在產品上，強調的是膠水覆蓋在產品上面各區域的均勻性，那么，必然是厚度同等的，不存在工藝題目：裂紋、分層、桔紋、污染、毛細征象、氣泡。

涂覆工藝的實現方式

1.預備

1.

2. 應在焊接之后最短的時間內清洗，防止焊垢難以清洗；

3. 確定重要污染物是極性，照舊非極性物，以便選擇合適的清洗劑；

4. 如采用醇類清洗劑，須詳細安全事項:必須有優秀的透風及洗后涼干的工藝細則，防止殘留的溶劑揮發引起在烘箱內爆炸；

5. 水清洗，用偏堿性的清洗液（乳化液）沖洗焊劑，再用純水沖洗將清洗液洗凈，達到清洗標準；

3.掩蔽珍愛(若未采用選擇性涂覆設備)，即掩膜；

1.

2. 經清洗，掩蔽珍愛的PCBA（組件）在涂敷之前必須進行預烘除濕；

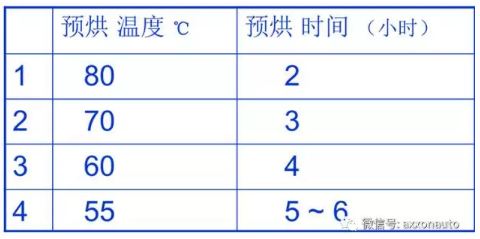

3. 根據PCBA（組件）所能許可的溫度確定預烘的溫度/時間；

敷形涂覆的工藝方法取決于PCBA防護要求、現有的工藝裝備及已有的技術貯備，通常有如下方式實現：

a.手工刷涂

圖13：手工涂刷方式

b.手工浸涂

圖14：手工浸涂方式

浸涂工藝可以得到最好的涂覆結果，可在PCBA任何部位涂有一層均勻、延續的涂層。浸涂工藝不適用于組件中有可調電容、微調磁芯、電位器、杯形磁芯及某些密封性不好的器件的PCBA。

浸涂工藝的關鍵參數：

• 刷涂是適用范圍最廣泛工藝，適用于小批量生產，PCBA結構復雜而稠密、需掩蔽珍愛要求苛刻的產品。因為刷涂可以隨意控制涂層，使不許可涂漆的部位不會受到污染；

• 刷涂所消費的材料最少，適用于價格較高的雙組份涂料；

• 刷涂工藝對操作者要求較高，施工前要細心消化圖紙及對涂覆的要求，能識別PCBA元器件的名稱，對不許可涂覆的部位應貼有奪目的標示；

• 操作者在任何時候，不許可用手觸摸印制插件以避免污染；




圖15：手動噴涂方式

適合于工件比較復雜，難以靠主動化設備大批量生產的情況，也適合產品線品種多但量少的情況，可以噴涂到比較特別的位置。

手動噴涂需詳細事項是：漆霧會污染某些器件，如PCB插件，IC插座，某些敏感的觸點及一些接地部位，這些部位需詳細掩蔽珍愛的可靠性。另一點是操作者在任何時候不要用手觸摸印制插頭，以防沾污插頭觸點外觀。

② 主動噴涂

通常是指采用選擇性涂覆設備進行主動化噴涂。適合大批量生產，同等性好，精度高，環境污染小。隨著產業的升級、人工成本的進步以及環境珍愛要求的嚴酷，主動噴涂噴涂設備正在漸漸地替換其它涂覆方式。
