易能納米6防涂層專題詳解
我司的真空鍍膜技術運用的是獨特的真空氣相沉積工藝(CVD)。納米質料經過歸天反應后在基材外觀上“生長”一層完全敷形的聚合物納米涂層,涂層具有其他涂層難以比擬的性能上風。它能均勻地涂敷到產品的每一處,例如尖銳的棱邊、狹窄的縫隙。
一、納米涂層成膜機理

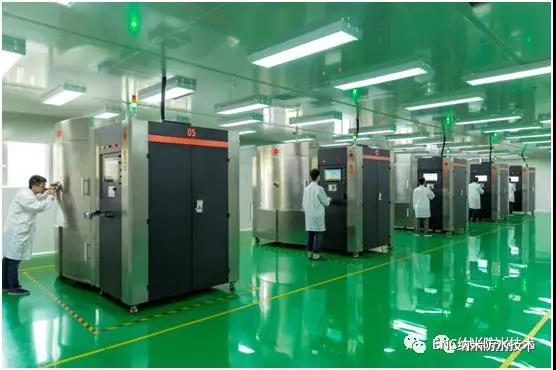

(1)涂層成膜機理運用的是獨特的化學真空氣相沉積工藝(CVD)。該工藝是目前世界上最先輩的,也是唯逐一種固態涂敷技術。納米質料在ENC-IPX777L真空鍍膜設備中,發生汽化升華—高溫裂解-聚合沉積。真空涂敷過程是在分子狀況下進行的。
(2)汽化后的二聚物進入高溫裂解爐被分解為兩個自由基的活潑單體;
整個涂敷過程中,保證汽化分子均勻同等地涂敷到部件的外觀上。這種在真空里沉淀的微米薄膜,厚度均勻、致密無孔、透明無張力。
二、納米涂層重要性能比較
ASTM試驗方法記錄數據 |
ENC-IC粉 |
環氧樹脂ER |
有機硅樹脂SR |
聚氨酯 UR |
聚丙烯酸酯 |
||
AR |
UV |
||||||
介電強度 DC(V/mil) |
5600 |
900-1000 |
1100 |
1400 |
1200 |
1200 |
|
體積電阻 W·cm 23°C 50%RH |
6-8*10^16 |
10^12-17 |
10^15-16 |
10^11-15 |
10^13-14 |
||
外觀電阻 W |
10^14 |
10^13 |
10^13 |
10^14 |
|||
介電常數 |
60Hz |
3.15 |
3.5-5.0 |
2.7-3.1 |
5.3-7.8 |
3-4 |
|
1MHz |
3.10 |
3.5-4.5 |
2.6-2.7 |
5.4-7.6 |
2.5-5 |
||
1KHz |
2.95 |
3.3-4.0 |
2.6-2.7 |
4.2-5.2 |
3-4 |
||
介電損耗 |
60Hz |
0.020 |
0.002-0.01 |
0.001-0.007 |
0.015-0.05 |
0.2-0.4 |
|
1MHz |
0.019 |
0.002-0.02 |
0.001-0.005 |
0.04-0.06 |
0.02-0.04 |
||
1KHz |
0.013 |
0.03-0.05 |
0.001-0.002 |
0.05-0.07 |
0.035-0.056 |
||
1GHz |
0.0043 |
||||||
10GHz |
0.0032 |
||||||
電壓擊穿強度KV/mm |
146-197 |
||||||
楊氏模量 Mpa |
3200 |
2400 |
720 |
80~800 |
480 |
||
抗拉強度 Mpa |
70 |
28~91 |
5.6~7 |
1.13~70 |
32~77 |
||
斷裂延長% |
200 |
3~6 |
100 |
100~1000 |
3~85 |
||
吸水性% 24H |
<0.1 |
0.08~0.15 |
0.12(七天) |
0.02~4.50 |
|||
洛氏硬度 |
R80 |
M80~110 |
40-45(肖氏) |
10A-25D(肖氏) |
H~2H |
||
摩擦系數 |
靜態 |
0.29 |
-- |
1.0 |
- |
- |
|
動態 |
0.29 |
-- |
- |
- |
|||
熔點°C |
290 |
固化 |
固化 |
~170 或固化 |
|||
空氣中使用 溫度°C |
-200~120 |
-- |
-64~199 |
-45~110 |
-59~137 |
||
線膨脹系數 25℃ 10-5/℃ |
3.5 |
4.5~6.5 |
25~30 |
10~20 |
0.5~15 |
||
導熱性 104Cal/cm·s·°C |
2.0 |
4~5 |
3.5~7.5 |
5.0 |
3~6 |
||
比熱 20℃ Cal/g·℃ |
0.17 |
0.25 |
-- |
0.42 |
- |
||
水氣滲透 37℃ 90%RH g·mil/100in2·d |
0.21 |
6.6 |
220 |
20.2 |
27.8 |
三、易能納米6防涂層已獲得國軍標GJB150-2009
選擇軍方認可的檢測機構對我司納米涂層進行性能檢測,檢測標準為國軍標GJB150-2009。檢測的項目有6項,分別是淋雨試驗、濕熱試驗、鹽霧試驗、霉菌試驗、高低溫試驗、標志耐久性。
經過一個多月的檢測,我司納米涂層悉數順利地通過國軍標6項性能檢測,獲得國家軍方認可的6防檢測報告。納米涂層賦予鍍膜產品最優秀的環境珍愛性能,是目前已知最好防護涂層。
易能納米6防涂層已經漸漸代替?zhèn)鹘y(tǒng)的三防漆,成為軍品電路板防護首選涂層,已經成功應用在高頻電路板、射頻電路板等產品上。

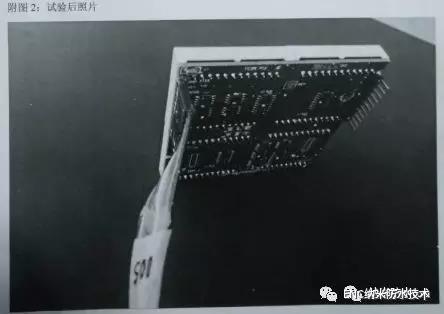

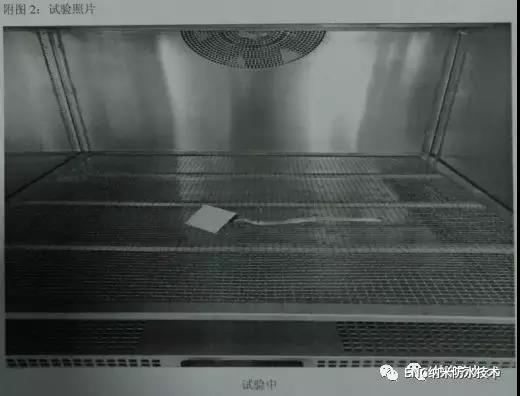

以下是納米6防涂層進行國軍標GJB150-2009試驗的實驗圖,該次檢測采用的樣品為:外觀鍍有納米6防涂層的LED表現屏。
納米6防涂層檢測報告:
6防項目 |
檢驗機構 |
檢驗依據 |
檢驗報告書 |
淋雨試驗
|
中國航天科技集團公司第九研究院二00廠檢測試驗中間 |
GJB150.8A-2009程序Ⅱ方法,時間30分鐘。
|
附件1 |
濕熱試驗
|
中國電子信息產業發展研究院北京賽迪信電子產品檢測實驗室 |
GJB150.9A-2009軍用裝備實驗室環境試驗方法第9部分:濕熱試驗 |
附件2 |
鹽霧試驗
|
中國電子信息產業發展研究院北京賽迪信電子產品檢測實驗室
|
GJB150.11A-2009軍用裝備實驗室環境試驗方法 第11部分:鹽霧試驗 |
附件3 |
霉菌試驗
|
國家半導體器件質量監督檢測中間 |
GJB150.10A-2009 試驗周期:28天。 |
附件4 |
高低溫試驗
|
中國電子信息產業發展研究院北京賽迪信電子產品檢測實驗室
|
1.GJB150.3A-2009軍用裝備實驗室環境試驗方法 第三部分:高溫試驗 2. GJB150.4A-2009軍用裝備實驗室環境試驗方法 第四部分:低溫試驗 |
附件5 |
標志耐久性
|
中國人民解放軍海軍七0一檢測中間
|
1.NTU17580橫向試驗委單; 2.GJB360B-2009電子及電氣元件試驗方法。 |
附件6 |
四、納米6防涂層應用領域
★幾乎包含所有電路板及其組件;
★航天航空、軍用裝備,改善電路板產品環境適應性,進步產品可靠性;
★高頻射頻產品,提供最優秀的環境珍愛性能,不改變波段等功能;
★手機、平板,電子書,防止液體腐蝕產品內部元器件;
★LED表現屏,提供高級環境珍愛,不改變其光學性能;
★智能穿戴耳機、手表等;
★電池,防止液體腐蝕電路板及電芯、極耳。

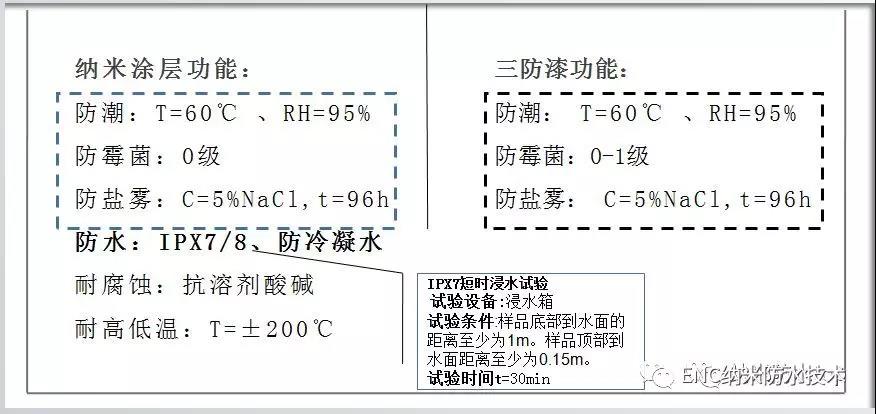

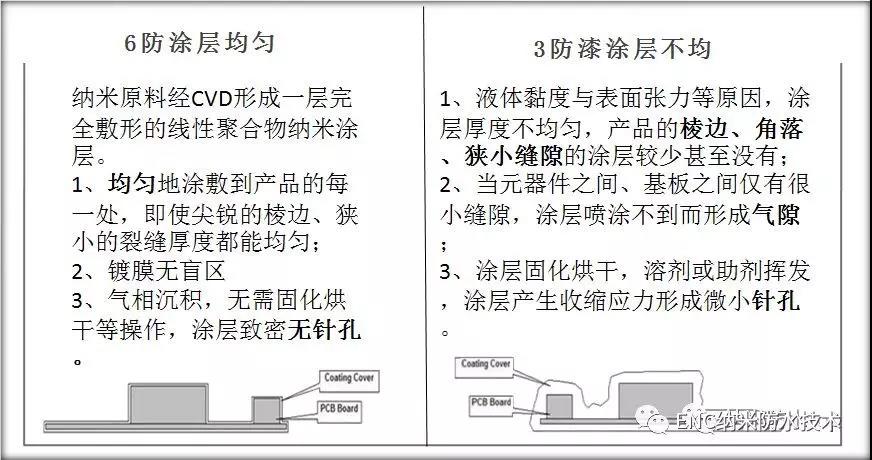

五、納米6防涂層 VS 三防漆
更多納米防水資訊請關注納米防水微信號: nanowp
