摘要：三防漆涂覆于印制線路板及其組件的表面，可以有效地保護電路免遭惡劣環境的侵蝕、破壞，從而提 高并延長它們的使用壽命，確保使用的安全性和可靠性。而在電子組裝的返修工藝和失效分析中，將三防漆去 除干凈且不對組件造成損傷是十分重要的。主要介紹了三防漆的種類與性能，并分析總結了不同種類三防漆的 去除工藝方法。

關鍵詞：三防漆；去除涂覆層；返修

引言

電子產品在使用和貯存過程中，通常需經受如 化學、震動、高塵、鹽霧、潮濕與高溫等環境，線 路板及其電子元器件可能產生腐蝕、軟化、變形和 霉變等問題，導致線路板電路出現故障。因此，在 航天航空、工業控制、儀器儀表和消費類電子，以及汽車行業等領域，為使電子產品（主要是指印制 電路板）具有良好的三防保護能力，在印制電路板 調試后通常會噴涂三防保護涂料。

此外，三防后的印制電路組裝件在通電調試和 可靠性試驗中不可避免地還會出現各種問題，此時 就不得不進行元器件的返修或更換。這種三防條件 下的印制電路組件返修由于其工藝狀況的復雜性和對產品可靠性影響的不確定性，一直被認為是電子 組裝和失效分析技術中的難點，成為設計師、工藝 人員和質量管理者共同關注的問題[3]。本文主要 介紹了三防漆的種類與性能，并分析總結了不同種 類三防漆的去除工藝方法。

三防漆的種類與性能

1.1三防漆的作用

二防漆（Conformal Coating)是一種特殊配方 的涂料，具有良好的耐高低溫性能，以及優越的絕 緣、防潮、防漏電、防震、防塵、防腐蝕、防老化 和耐電暈等性能[4]。根據每個地區和每個廠家使 用的要求和惻重面，二防漆有多種叫法，如二防 膠、防潮膠、絕緣膠、防潮漆、保護漆、防護漆、 披覆膠、涂覆膠、防水膠、防潮油、二防油、二防 劑、保護劑、防潮劑和保形涂料、敷型涂料、共形 覆膜、共性涂覆等。

二防漆涂覆于印制線路板及其相關分立器件、 集成電路的表面，固化后成一層透明保護膜，可有 效地隔離線路板，并可保護電路免遭惡劣環境的侵 蝕、破壞，從而提高并延長它們的使用壽命，確保 使用的安全性和可靠性。此外，二防漆可以起到屏 蔽和消除電磁干擾和防止線路短路的作用，提高線 路板的絕緣性能，允許更高的功率和更近的印制板 間距，從而可滿足元件小型化的目的。

1.2三防漆的種類

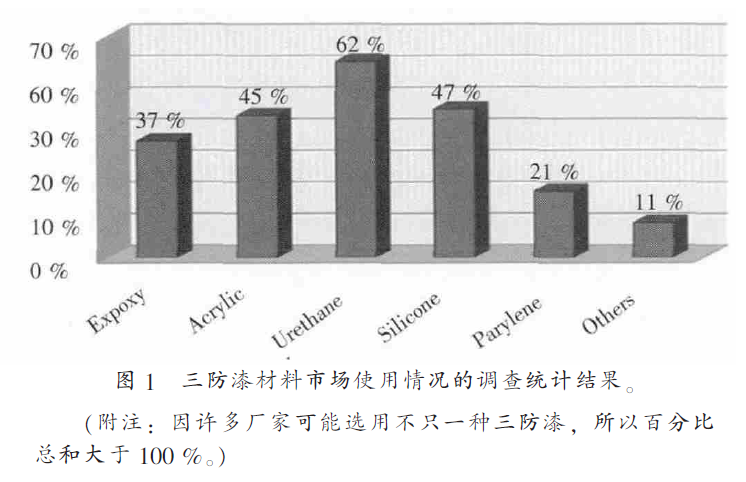

根據美軍標MIL-I-46058C，二防漆從化學成 分上主要可分為丙烯酸樹脂（Acrylic，Type AR)、 環氧樹脂（Epoxy，Type ER )、有機娃（Silicone， Type SR)、聚氨酯（Urethane，Type UR)和聚對 —甲苯（Parylene，Type XY)五大類[5]。而從固化方式上，有溶劑型固化、室溫固化、熱固化和紫 外光固化等。根據當前二防漆材料市場使用情況的 調查統計結果（如圖1所示），62 %的用戶主要 使用聚氨酯類二防漆，是目前市場應用最廣的產品[6-9]。

1.3.1含溶劑丙烯酸樹脂二防漆

有理想的電性能、物理性能和抗霉菌性能，適 用期長，容易涂覆，固化時間短，且固化時不放 熱，不至于損壞熱敏元件，固化后無收縮。此外質 地柔韌，對溶劑敏感，具有易以修復的特征。

1.3.2 環氧樹脂類二防漆

一般為雙組份，適用期短，防潮性能、抗鹽霧 性能和抗化學品性能好，更換元件或修理電路板必 須用物理手段剝離掉環氧樹脂膜，涂覆前需對易碎 元件施加保護措施。

1.3.3有機硅二防漆

柔軟的彈性涂層材料，有耐溶劑型和溶劑清除 型兩種產品，能很好的釋放壓力，耐高溫200 °C， 具有很好的耐化學腐蝕性和耐鹽噴特性，易修復， 且具有顯著的電絕緣特性，適合那些有高發熱元 件，例如大功率電阻多的高頻電路板。

1.3.4聚氨酯類二防漆

有單組份和雙組份兩種，長期介電性好，有優 越的防潮性能和耐溶劑性能，且在低溫環境下性能 穩定。涂覆前必須保證電路板清潔，特別是不能有 水分存在。

1.3.5聚對二甲苯類二防漆

聚對二甲苯類三防漆采用獨特的真空氣相沉積 工藝制備，具有涂層厚度均勻、致密無針孔、透明 無應力、不含助劑、不損傷工件、電絕緣性和防護 性好等優異性能，是目前所知高頻元件、高密度組 件、高絕緣組件最有效的防護涂層材料。

1.3.6 UV固化類三防漆

紫外光（UV)固化技術由于具有高效 (Efficient)、節能（Energy saving)、環保（Environmental friendly )、 經濟 （ Economic) 和萬 能性（Enabling)而被人們稱之為“ 5E”技 術，并隨著人類對環境保護的重視得到了長 足的發展。UV固化類三防漆不需要溶劑，不 燃燒，不含揮發性有機化合物，符合現行和 擬議中的環保法規，可提供很好的耐化學性 能和耐熱性能，柔性好，表面光澤，粘附力 強，覆蓋好，固化時問短，是其他產品的幾分之一（以秒計算）。目前紫外光固化三防漆按預 聚物基體樹脂的種類來分主要有以下4類：不飽和 聚酯類、聚氨酯丙烯酸酯、環氧丙烯酸酯、丙烯酸 酯化的丙烯酸樹脂。

1.3三防漆材料的主要性能

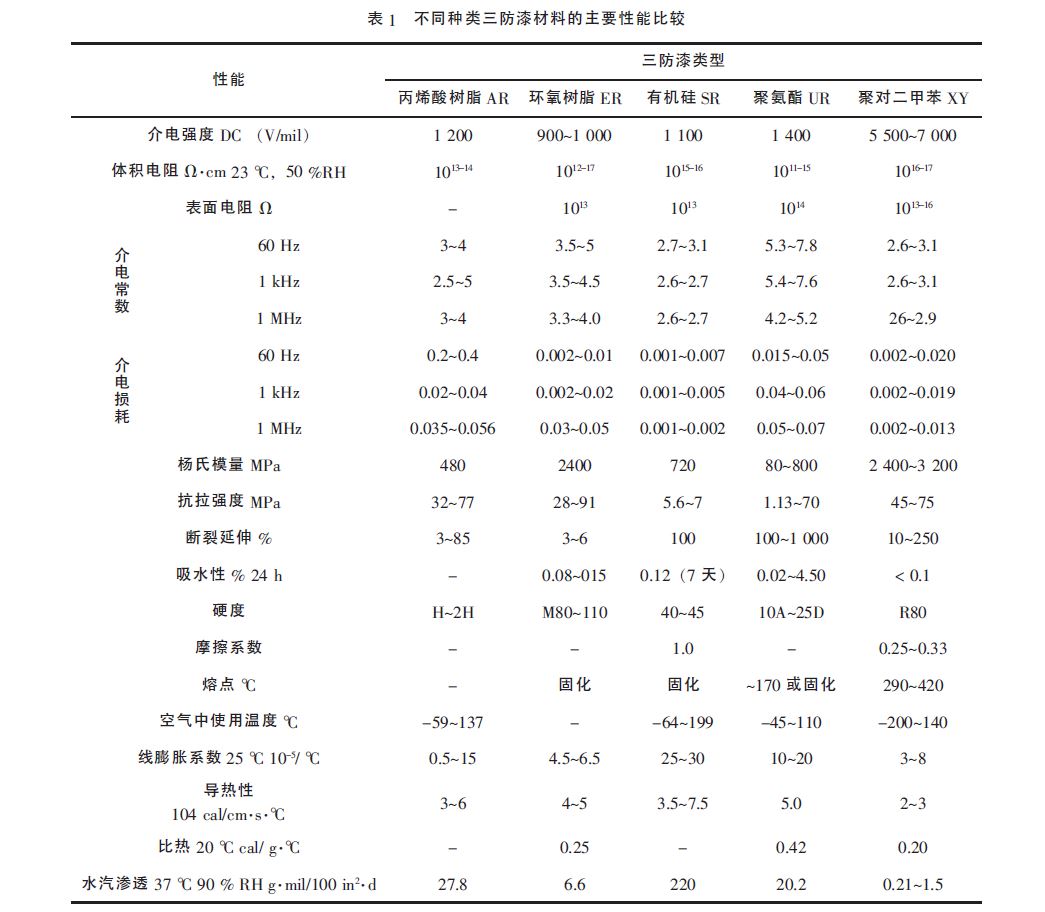

不同種類三防漆材料的主要性能比較如表1[10]所示。

1.4涂覆材料的選擇原則

三防漆的理化性能和工藝性能各有差異，應根 據具體的工作環境、電性能要求和線路板布局等綜 合選擇適合產品的涂覆材料。

2 三防漆涂覆層的去除工藝

對已涂覆有三防漆的印制電路組件進行返修， 更換有缺陷的元器件時，應根據要返修的部位，先 清除該部位上的表面涂覆層，并且不能影響到周圍 的元器件及涂覆表面。此外，在集成電路和分立電 子元器件失效分析中，器件表面涂覆的三防漆會妨 礙我們對器件表面真實封裝形貌的觀察，并且將會 對掃描聲學顯微觀察的結果產生影響。因此將三防 漆去除干凈且不對元器件造成損傷，對于電子元器 件的組裝工藝和失效分析結果的準確性是十分重要 的。

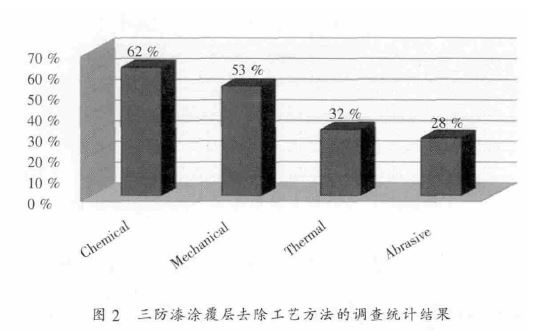

目前國內外常用的三防漆去除方法有機械方法、加熱法、微研磨法和化學溶劑法等[11-12]，如 圖2所示。在一些情況下，可能還需要把幾種去除 技術結合使用。

2.1機械方法

機械方法指用鋒利的小刀或手握砂輪等工具 刮、切或打磨漆層，或者采用竹簽等器具手工進行 物理剝離，這對操作者提出了較高的要求，容易給 產品帶來嚴重的損害。雖然機械方法去掉三防漆保 護層也許是最容易的方法，但卻是人們最不愿意使 用的。

2.2加熱法

—般采用電烙鐵直接加熱到一定的溫度把三防壓通常在500~1 000 V之間漆燒透。但是多數固化后的三防漆能耐住很高的溫 度，需要非常高的溫度和/或長的時間去除，會使 旁邊的漆膜變色或老化，留下_些殘留物，甚至可 能會燒焦層壓基材或使之分離。而且一些對溫度較 敏感的元器件不適合采用此方法。此外，某些三防 漆加熱后會釋放有毒氣體，需采取相應的保護措 施。

2.3微研磨法

采用噴刷方式，將特殊配方的介質微粒導入壓 縮氣流，在特定可調的壓力下將介質有選擇性地噴 射到所需清除三防涂層的部位，將PCB及元器件 上的三防涂層快速、有效地清除。微研磨法操作必 須非常熟練，不能讓高速粒子進入研磨位置周圍的 柔軟保護膜中。此外，在高速粒子通過的路徑上會 產生靜電荷，易造成靜電損傷。目前通過離子風 刀、定制ESD手柄和噴嘴、靜電消散底板和接觸 探頭進行ESD防護，ESD電壓可控制在±10 V的范圍內。并且許多微研磨系統有抗靜電電離器，在 裝置的內部有接地點。

選用媒介的種類（微粒大小、形狀、硬度及靜 電值）對去除效果有直接的影響，目前常用的介質微粒有以下幾種。

2.3.1生物媒介（如胡桃殼）

一種較軟的媒介，適用于各種三防漆 涂覆層，大顆粒（直徑250 pm)的胡桃 殼能夠迅速地去除涂覆層，而且由于本身 材質較軟，操作失誤時帶來的后果也不會 很嚴重，其生物降解性也不會對環境造成 污染。但會產生殘留物，且會產生非常高 的ESD電壓，在某些應用中可高達25000 V。

2.3.2塑料媒介

硬度類似胡桃殼，顆粒比胡桃殼略小（直徑 200 pm)，去除涂覆層的時間較長，但能減少靜電 釋放，且可重復使用。

2.3.3碳酸氫鈉

最軟的_種，針狀或單晶狀的結構使之成為打 磨柔韌材料的最佳選擇，可用來去除較硬的難處理 的涂層，溶于水因此非常容易清潔。

2.3.4三氧化二鋁

較硬的媒介，可打磨電路板，所產生的靜電電

—般采用電烙鐵直接加熱到一定的溫度把三防壓通常在500~1 000 V之間

2.4化學溶劑法

這是目前去掉三防漆涂覆層最常用的辦法。化 學溶劑法能否成功取決于需去除的三防漆涂覆層的 化學性質和具體溶劑的化學性質。所選用的化學溶 劑要確保不會損壞基板和返工位置鄰近的部位。在 大多數情況下，化學溶劑并不真正把涂覆層溶解 掉，而是讓它膨脹。涂覆層一旦膨脹，就可以很容 易地把它輕輕刮掉，或者輕輕擦掉，如有機硅三防 漆。

需要去掉電路板兩面的整個涂覆層時，必須把 整個電路板浸入溶劑或者溶劑/保護層清除劑中。 三防漆涂覆層的去除時間取決于涂覆層的具體組 分、所選的溶劑，以及涂覆層的厚度。將溶劑或保 護膜清除劑加熱，或采用超聲攪拌，可以減少浸泡 時間。有時，可能需要用刷子將涂覆層殘余去除干 凈。當涂覆層去除干凈后，需立即用乙醇（異丙醇 或甲醇）進行清洗，并經去離子水洗滌后進行干燥.

對于印制電路板局部區域或元器件表面涂覆 層，可直接用棉簽蘸取溶劑或凝膠狀溶劑將涂覆層 擦除。或者在待更換元器件的周圍，用掩膜構成_一個堤壩，把溶劑或涂覆層清除劑始終保持在指定的 地方。

3不同類型三防漆的去除工藝方法

我們將對不同三防漆涂覆層所適用的去除技術 進行了歸納總結，如表2所示。因根據返工元件的 環境、特性決定最適當?shù)娜榔嵬扛矊拥娜コ?藝，以節約資金和時間。

4結束語

三防漆涂覆于印制線路板及其組件的表面，可 有效地隔離線路板，并可保護電路免遭惡劣環境的 侵蝕、破壞，從而提高并延長它們的使用壽命，確 保使用的安全性和可靠性。而在電子組裝的返修工 藝和失效分析中，將三防漆去除干凈且不對組件造

成損傷是十分重要的。因此印制電路組件的三防漆 的選用及涂覆層的返修去除是一項很值得研究而且 需要極其重視的工藝。隨著元器件的微型化程度不 斷提高，選擇適合產品特點的三防漆并制定一套完 整實用的涂覆層去除工藝，都對產品的質量起著至 關重要的作用。

參考文獻：

[1]陸勇.印制電路板組件表面三防涂覆材料性能研究j].

電子產品可靠性與環境試驗，2000,(18) 5： 25-28.

[2]李星，王曉慧.艦載機三防設計技術研究綜述[J].裝備 環境工程，2006，3 (4): 12-15.

[3] 張偉，孫守紅.三防和固封以及混裝PCB返修技術[J]. 電子工藝技術，2013，34 (1): 34-36.

[4]黃萍，張靜.印制電路組件三防涂覆工藝研究[J].電子 工藝技術，2007，28 (6): 324-329.

[5]MIL-I-46058C-1972， Military specification： Insulating

compound， electrical (for coating printed circuit assemblies)[S].

[6]PARTON J W. Conformal coating removal [M] . Electronic
