釹鐵硼強磁鐵鍍層一般鍍鎳，銅，鉻，金，黑鋅，藍白鋅，環氧樹脂等。電鍍的不同，磁鐵表面的顏色也會不一，保存時間的長久也有長短。

NI，ZN，環氧樹脂：經對比研究了NI,ZN,環氧樹脂，PARYLENE-C涂層對釹鐵硼磁體在三種溶液中對磁性能的影響。

高分子材料＞環氧樹脂＞NI涂層＞ZN涂層

結果表明：在酸、堿、鹽環境中，PARYLENE-C高分子材料涂層對磁體的保護效果最好，環氧樹脂相對差些，NI涂層次之，ZN涂層相對較差。

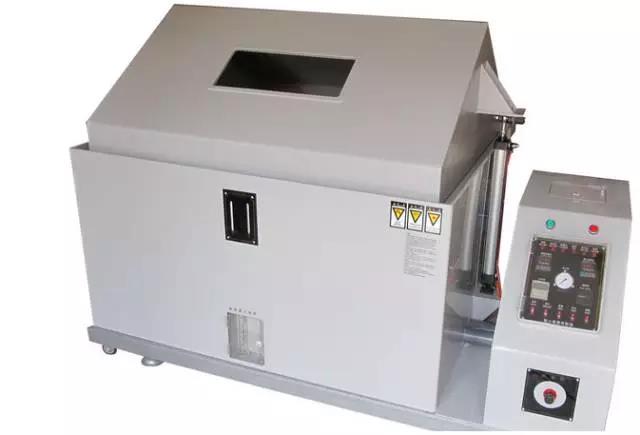

鹽霧實驗機

鋅：表面看上去是銀白色，可做12—48小時鹽霧，可于一些膠水粘接使用，（如AB膠）如電鍍好的話可存放二年至五年。

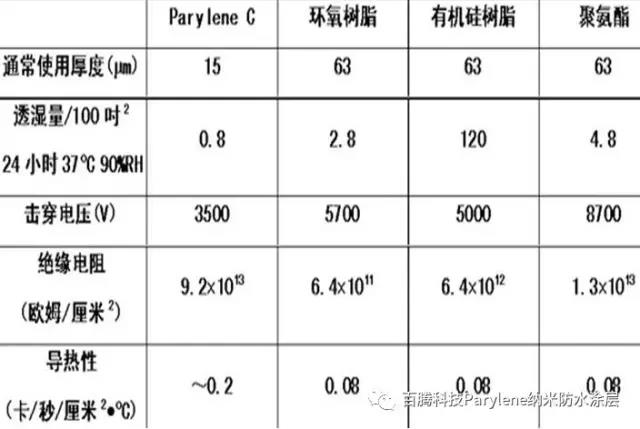

      Parylene是上世紀六十年代中期美國Union Carbide公司開發的一種新型敷形涂層材料，它是一種對二甲苯聚合物，由分子結構的不同，可分為N型、C型、D型、HT型等。每種類型都具有不同的特性，要根據具體應用的確切性質選出最適宜的Parylen的種類。它可以涂敷到各種形狀的表面，在鹽霧、霉菌、潮濕、腐蝕性等惡劣環境中顯示了很好的隔離防護功能。  Parylene性質：   這種涂層逐漸形成一種均衡的、共形的薄膜，均勻覆蓋暴露在外的基底表層的邊角。Parylene的沉積不會產生液相或氣相的副產品，無需溶劑及其他受環保要求所限制的材料。

    隨著信息產業的不斷發展，磁性元件越來越趨向于小型化，3—5mm的軟磁芯、2—3mm的稀土永磁材料，甚至尺寸更小的磁材都不斷被應用，小型超小型磁材的應用，對磁材的防護提出了新的要求。小型軟磁芯作繞線器件使用時，經聚對二甲苯涂敷后能耐l 500—2000V甚至更高的電壓，由于聚對二甲苯摩擦系數低，繞線操作時將會更滑溜、不傷線、更便于操作。稀土釹鐵硼水磁材料是一種高性能強磁材科，是微型電機小型化超小型化的關鍵材料之一。但是這種材料在空氣中很不穩定，尺寸較大的通常用電鍍或環氧電泳漆作防護涂層，尺寸在1—5 mm的小型稀上磁材，特別是環型和筒型稀土磁材，已不能用上述傳統方法實現可靠防護，滿足使用要求。聚對二甲苯獨特的制備工藝和優異性能相結合，使它能對小型超小型磁材進行無薄弱點全涂敷，經它涂敷的稀土永磁材料可浸鹽酸10天以上不腐蝕，目前國際上小型超小型磁材，幾乎都采用聚對二甲苯作絕緣和防護涂層。

Parylene在釤鈷上的應用 　　　
      我們知道SmCo磁體，特別是Sm3Co17磁體在使用時容易破碎，破碎的微粒吸附在磁體表面，影響裝配和使用，經過Parylene涂敷后，既可解決上面遇到的難題，又可防潮防霉防腐蝕。

 Parylene在粘結稀土磁體產品上的應用
      我們知道粘結稀土磁體產品同樣要進行可防潮防霉防腐蝕處理，目前主要是進行電泳環氧樹脂涂敷，但當產品尺寸嬌小時，使用電泳環氧樹脂涂敷就很困難，且生產效率低，一致性差，使用Parylene涂敷就可解決所遇到的難題，且防護性能優秀。

鍍鋅釹鐵硼沉孔磁鐵產品

鎳：看似不銹鋼顏色，置留在空氣中表面很難被氧化，且外觀好看，光澤度好，電鍍可過12——72小時鹽霧試驗。其缺點是不能和一些膠水做粘接使用，這樣會使鍍層脫落。

優點：外觀好看

缺點：鍍層易脫落

銅：多出現在五金行業，釹鐵硼行業很少有人使用，其外觀呈黃色。

很少使用

外觀呈黃色

鉻：鉻電鍍行業也比較少見，其電鍍成本很高，一般公司接受不了。但其放腐能力很強，很難與其它物質發生反應。主要用在酸堿度較強的地方。一般很少選擇這個。

比較少見

黑鋅：是根據客戶要求將其產品表面處理成黑色，在電鍍工藝方面主要是在鍍鋅的基礎上通過化學處理加一層黑色保護膜，此膜也可起到保護產品的做用，增長鹽霧時間，延長被氧化時間。但其表面即易被劃傷，失去其保護作用。現在用到的人以很少了，多半被樹脂代替。

呈黑色

多半被樹脂代替

金：我們上街看到的一些小攤的黃色金手飾多數為鍍金，或銅。鍍金使產品外表看上去就象黃金一樣十分漂亮，一般多用于手飾行業，我們的產品也可鍍金，用于磁性首飾。

可做磁性首飾

環氧樹脂：是在產品鍍鎳后再在外面加一層樹脂漆，這個行業近兩年才有市場，其發展速度很快，現在各種電鍍產品上用的人很多，其最大的優點是可以做到你所想要的顏色。

優點：各種顏色都可

PS：應根據不用的使用環境來選擇適當的涂層。不用的廠家鍍層是不一樣，其中最主要的原因就是倒角與電鍍時間的長短，在不了解磁鐵電鍍的情況下，我們應該如何判別鍍層質量的好壞，其實有一個最簡單快捷的方式就是看鍍層，鍍層越亮表示質量越好，所以在選擇訂購磁鐵的時候，盡量選擇行業內比較有知名度的企業以保證鍍層的質量。
