擇要：論述了通過使用真空、溫度、電場、磁場等條件對不夾雜學質料進行真空聚合形成的疏水膜層的技術特性和應用，并對膜層特性、面料防水性能等進行了實驗，對實驗效果進行了描述和分析。使用水滴接觸角測量?jī)x，掃描電鏡（SEM）,對制備的納米級厚度的聚合物珍愛膜進行了檢測和分析。效果注解鍍膜對面料及紙張的纖維包裹性優秀，厚度均勻，疏水性能優秀。同時并未影響材料原有的特征。

關鍵詞： 真空納米鍍膜 聚合物 水接觸角

Application of Vacuum Nano-Coating Technology on Textile Fabric hydrophobicity
Zheng Liang Sun Jian Ming
Beijing Jia Run Power Tech., Ltd. (JRP)
Abstract: The technical characteristics and application of hydrophobic film layer which polymerized under conditions of vacuum, temperature, electric field, magenetic field, and different chemical raw material are discussed. And the experiments of film layer characteristics, textile fabric hydrophobicity performance are carried out. Meanwhile the experimental results are described and analyzed. By using Water Contact Angle Measuring Instrument and SEM, the prepared nano-scale polymerized protective film is detected and analyzed. The results show that the coating on the textile fabric and paper fiber wrapped well, and with uniform thickness and good hydrophobic performance. At the same time the original characteristics of the material are not affected.
Key Words: Vacuum Nano Coating Polymer Water Contact Angle Measuring Instrument
1、 弁言
      人類大約在公元前5000年埃及開始用麻織布，公元前3000年印度開始使用棉花，近代發明化纖面料，服裝材料的發展與紡織工業的發展是緊密聯系在一路的。紡織品從手工生產到機械生產的提高和材料技術的發展都使服裝材料賡續的更新?lián)Q代。隨著科學技術的發展，陸續賦予了紡織品防水，防蛀、防縮、防污和阻燃等性能，從而為服裝增加了很多新功能。隨著時代的發展和科學的提高，消耗者審美意識與知識結構的改變，消耗者對服裝的各種需求也賡續發生著轉變。人們盼望服裝面料既能夠防水、防油、防污及其他臟物，同時又保持原有的使用和舒適特征。

       目前國際上有一些技術能做到使服裝面料在部分保持原有的面料特征的同時，又能夠防水、防油、防污及其他臟物，這些技術大致可以分為以下三種：一、通過纖維遇水膨脹來實現防水。最早的防水織物是聞名的文泰爾(Ventile)織物。當織物干燥時，經緯紗線間的間隙較大，大約10微米，能提供高度透濕的結構；當雨或水淋織物時，棉紗膨脹，使得紗線間的間隙減至3～4微米，這一閉孔機制同特別的拒水整理相結合，保證織物不被雨水進一步滲透。目前該類面料早已被其它防水透濕面料所庖代。杜邦、日本東麗等國際大公司研究的通過纖維內部制造出孔道的方式實現將汗水排出體外，也就是市場上的吸濕排汗面料，叫Coolmax類面料。該類纖維生產技術集中在這類國際大公司手上，但是存在面料透氣性降落、柔軟性變差、 舒適性變差、價格相對較高，難以成為市場的主流。



二、通過涂層來實現防水。采用涂層工藝技術，將各種各樣具有防水功能的涂層劑涂敷在織物的外觀上，使織物外觀孔隙被涂層劑封閉或減小到肯定程度，從而得到防水性。涂層面料的價格低，而被廣泛使用。但是因?yàn)槠浞浪笣裥阅茌^差，遇高溫會變硬，時間久了會老化，緊張污垢無法徹底洗凈，涂層容易在洗滌過程中產生開裂，手感也不能令人寫意，市場占據率正在漸漸的削減。



三、通過層壓防水膜來實現防水。美國GORE公司行使聚四氟乙烯(PTFE)成為第一家生產出該膜的公司，與織物進行復合層壓后取商品名為GORE-TEX。但是因?yàn)镻TFE具有特別很是強的化學惰性，幾乎沒有什么材料可以將它與其它織物很好地層壓在一路，第一代面料牢度特別很是差。后來，經過賡續的努力，通過與其它親水薄膜層壓在一路成為復合薄膜，并在膜上進行特別處理，牢度才進步。雖然PTFE面料防水透濕性能較其它面料出色，但是，也因?yàn)槠渥约旱幕瘜W(xué)惰性，薄膜難以被天然界降解，燃燒溫度高達405℃，大規模的應用使得GORE-TEX逐步成為環境的殺手。當今低碳綠色環保已成為國際社會的共識，GORE-TEX的環保題目將是其發展的瓶頸，但其水洗牢度仍需進步，假如沒有與親水性薄膜復合，水洗牢度一樣平常只能5次左右。同時通過層壓后，面料的懸垂性、透氣性、柔軟性、貼身性和輕巧性有肯定的損失。 鑒于以上的這些情況，各國的科研工作者和業內人士都在謀求透氣性更好、穿著更舒適、生產工藝更簡便的防水面料技術。北京嘉潤通力科技有限公司（JRP）多年來一向致力于真空鍍膜技術的探索和研究，基于對真空鍍膜技術以及材料科學的理解和掌握，公司做了大量針對性的實驗，成功研發出了在棉，麻，毛等面料上的納米級鍍膜。實現了對面料單個纖維的包裹從而使面料具有防水防污的特征。經過JRP真空納米鍍膜技術處理不但可以讓織物具備極佳的防水疏水功能，同時可很好地保持織物原有的特征（保暖性，透氣性，舒適性，輕巧性，等）。因?yàn)槭羌{米級鍍膜，所以材料用量很少而且可以采用廉價的材料，因此具有低成本的上風。更緊張的是整個處理過程不會有不良副產物的產生，是綠色環保的，而且膜層自己也具有穩固不易分解的特征。



2.JRP 真空納米鍍膜 2.1 JRP 真空納米鍍膜介紹

      JRP ® 納米鍍膜技術是在真空環境下，以適當?shù)恼婵斩?、溫度、電?chǎng)和磁場等各種條件催化下，將單種或多種工藝氣體部分分解成自由基和原子并帶電，然后聚合在目標材料上，從而在材料上生長出一層或者多層納米級超薄聚合物的技術。

      我們知道，在真空環境下氣體分子密度比較小，在成膜時分子沉積后排列比較致密、厚度薄、對目標材料的滲透性好。在真空、電場、磁場、溫度等環境下，工藝氣體材料會離子化，產生定向活動，當我們把面料置于離子活動的路徑上，并在面料四周設定聚合條件，氣體離子就會沉積在面料上，并且沉積的速度快。根據不同功能的膜層必要，可以通過調整工藝氣體材料、溫度、電場、磁場等條件，形成不同功能的膜。

圖1

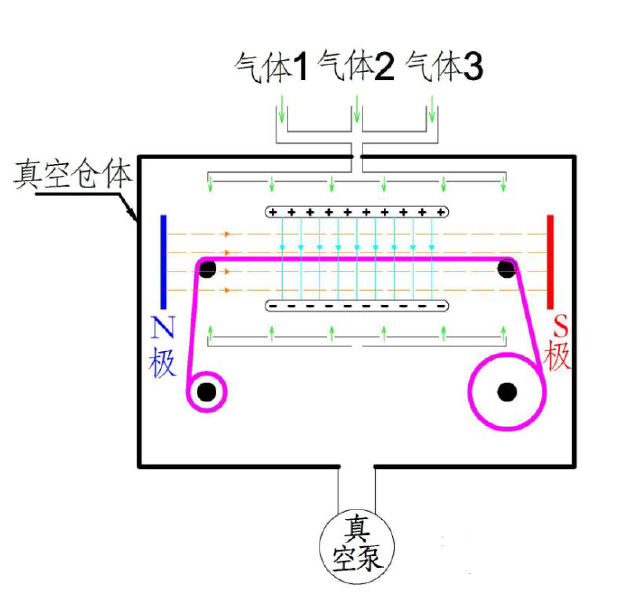

圖2鍍膜設備包含一個真空倉體，低壓由真空泵來實現，倉體中有適用于卷料的卷軸及電極、磁極、溫度控制器、氣體分布管路等。氣體分布管路保證工藝氣體在真空倉體里的均勻分布，氣體入口連接N個工藝氣體罐。當我們要給面料鍍膜時，首先把卷料放進倉體內的卷軸上，關閉倉門，然后打開真空泵，將倉體內壓力降到要求的壓力值，然后通入必要的工藝氣體，工藝氣體離子化后，在真空、電場、溫度、磁場等條件的催化下，在面料上鍍上一層或多層特別功能的納米鍍膜。



圖2 2.2 JRP 真空納米鍍膜的測試實驗



JRP真空納米鍍膜為低溫鍍膜（最低至20℃），所以可以應用到紡織品行業。我公司給一塊純棉的T恤面料鍍了SiOx：Cy：Hz納米疏（憎）水鍍膜，并對該面料進行了一系列的實驗。

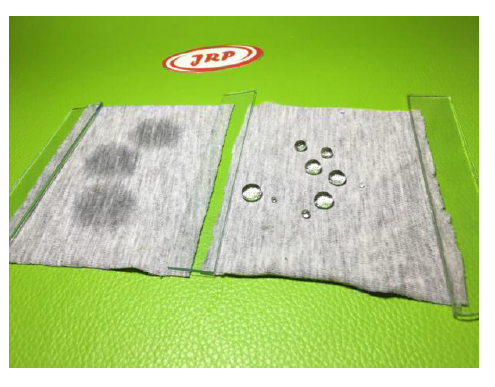

圖3面料左側為未經過任何處理的原始面料，右側照片為我公司進行過疏水鍍膜的面料。圖中可見左側沒有鍍膜的面料水已經完全滲入面料；而右邊的水珠沒有滲入疏水鍍膜面料，而是以水珠情勢在面料外觀停頓或者滾動。

圖3

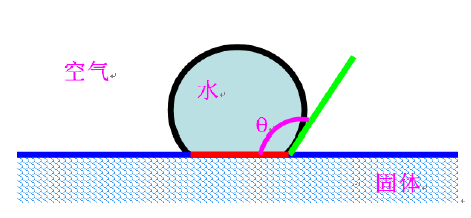

2.2.1 接觸角 材料的外觀能是一個能用水接觸角（WCA）來定義的物理性能，這個有明確的定義當WCA＜90°,外觀能高或外觀親水，即液體較易潤濕固體，其角越小，透露表現潤濕性越好；當WCA＞90°,外觀能低或外觀疏水，即液體不容易潤濕固體，容易在外觀上移動；當WCA＞150°,是超疏水。天然界中超疏水的典型就是荷葉，調查表現，外觀的紋理對獲得超疏水特別很是緊張。荷葉的紋理是自然的微米和納米級特征，能保留空氣來獲得超疏水。

圖4

接觸角現有測試方法通常有兩種:其一為形狀圖像分析方法;其二為稱重法。后者通常稱為潤濕天平或滲透法接觸角儀。但目前應用最廣泛,測值最直接與正確的照舊形狀圖像分析方法。 形狀圖像分析法的原理為,將液滴滴于固體樣品外觀,通過顯微鏡頭與相機獲得液滴的形狀圖像, 再運用數字圖像處理和一些算法將圖像中的液滴的接觸角計算出來。 接觸角是指在氣、液、固三相交點處所作的氣-液界面的切線穿過液體與固-液交界線之間的夾角θ，是潤濕程度的量度。若θ>90°，則固體外觀是疏水性的，即液體不容易潤濕固體，容易在外觀上移動。

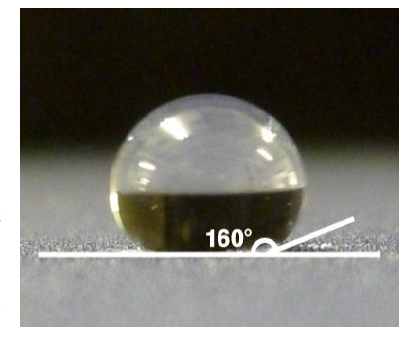

圖5為我公司所做布料經過接觸角測量?jī)x檢測，WCA達150度以上，為超疏水級。



圖5

2.2.2 SEM 圖像 掃描電鏡（SEM）是介于透射電鏡和光學顯微鏡之間的一種微觀性貌觀察手段，可直接行使樣品外觀材料的物質性能進行微觀成像，從而對材料外觀的微觀結構和樣貌進行分析了解。



為了更好地了解膜層的性能，我們通過一些列的掃描電鏡分析，對疏水膜層的微觀結構和樣貌進行分析。



                                                                                                                                                                圖6                                                                                                          圖7

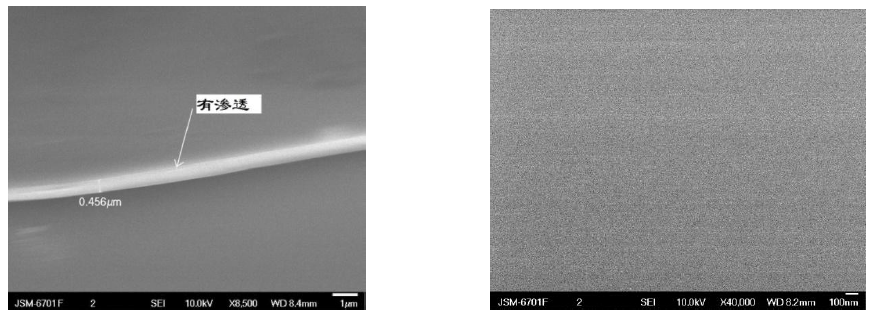

從圖6電鏡照片可以看出，鍍膜的厚度很均勻，同時對材料有肯定的滲透，從而使鍍膜的牢固度更好。另外，鍍膜的厚度可以控制。



圖7電鏡照片為40000倍放大照片，從照片中可以看出，鍍膜特別很是的致密，均勻。



                                                                                                                                                                           圖8                                                                                                圖9

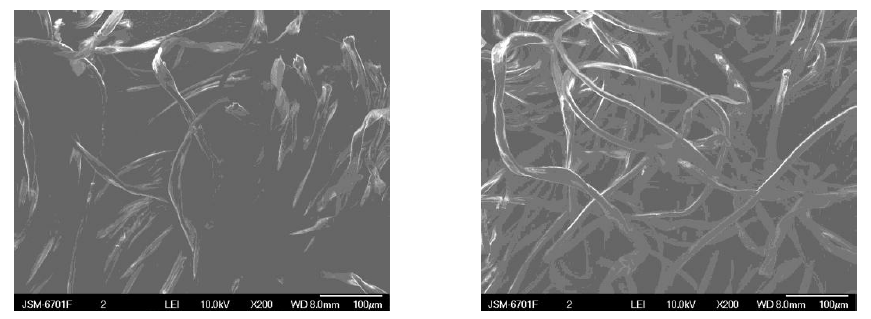

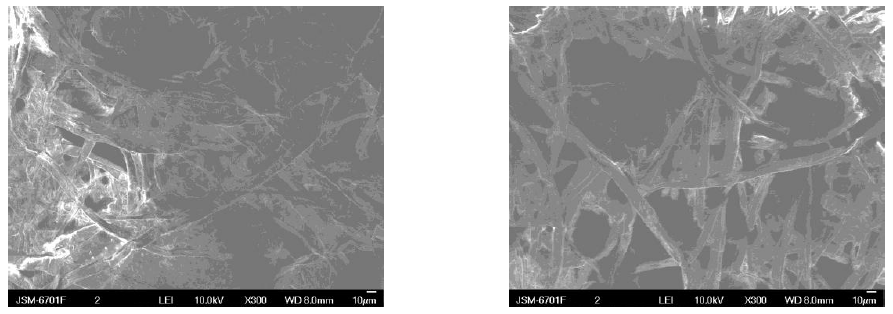

電鏡照片圖8和圖9為纖維成品（宣紙）鍍膜前后的照片，從照片上可以看出纖維宏觀尺寸沒有轉變；纖維之間的孔洞也未見堵塞，說明鍍膜比較均勻；纖維的存在狀況（纖維的交叉關系）也沒有宏觀轉變。

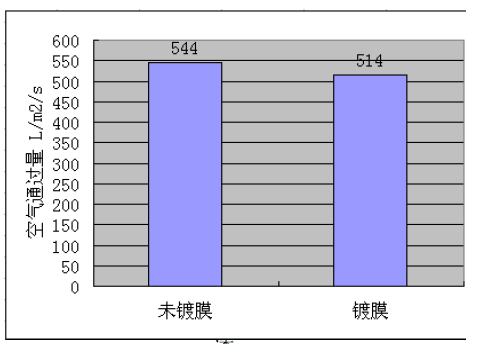

2.2.3 透氣性 防水面料的透氣性特別很是緊張，透氣性可使面料結構內部水汽敏捷排出，避免結構孳生霉菌，同時人體散發的汗液卻能以水蒸汽的情勢通過面料傳導到外界，從而避免汗液蘊蓄冷凝在體表與面料之間，并保持人體始終干爽，使穿著特別很是舒適。我公司也對所鍍膜面料進行了透氣性測試，從圖10數據可以看到鍍膜對面料的透氣性影響很小，幾乎可以忽略。

透

圖10



                                                                                                                                                                       圖11                                                                                                   圖12



電鏡照片圖11和圖12為布料鍍膜前后的照片對比，從照片中為看到：1.纖維尺寸沒有宏觀轉變；2.纖維之間的孔隙沒有宏觀轉變，沒有被鍍膜堵塞、堆積，說明對布料的透氣性不會有宏觀影響；3.說明鍍膜對纖維的存在狀況（位置關系等）沒有宏觀轉變，纖維沒有粘連，所以對面料的柔軟度沒有影響。



2.2.4 水洗穩固性

因?yàn)榧{米疏（憎）水鍍膜的外觀能很低，水和污物不易附著，所以用鍍膜的布料做的衣服很好清洗，水里漂洗一下就能干凈如新，同時由于疏水，也幾乎不用甩干和曬干，因此對鍍膜的磨損性很小。



2.2.5 疏水面料鍍膜前后的重量轉變

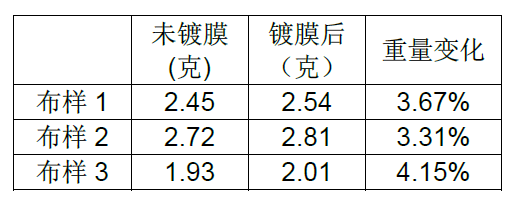

我們對三塊10cm×10cm不同布料在鍍膜前后進行了稱重，詳細見下表。從表1可以看出，鍍膜重量?jī)H增長5%左右，對布料的物理性能（如柔軟度，垂度，密度等）沒有宏觀影響。
表1 鍍膜前后重量轉變


2.3 批量生產的可行性 作為服裝的原材料，是社會的消費品，消費量特別很是大，目前均為大規模生產線生產，因此疏水鍍膜技術和設備必要可得、可靠、成熟，并能大批量生產。JRP ® 納米鍍膜技術已成功應用于JRP公司自立研發的卷對卷鍍膜生產線和單體鍍膜設備上. 2.3.1卷對卷設備可應用于絕大多數卷類服裝面料，通過此生產線可以批量生產出經過JRP ® 納米鍍膜技術處理過的高科技的防水面料。





 JRP卷對卷設備能處理寬度1500mm，卷外徑700mm的卷料。 在達到疏水要求的同時，處理費用也特別很是緊張，疏水鍍膜消費的材料特別很是少，因此費用很低，經過我們計算，每平米布料鍍膜消費的材料成本還不到0.2元。

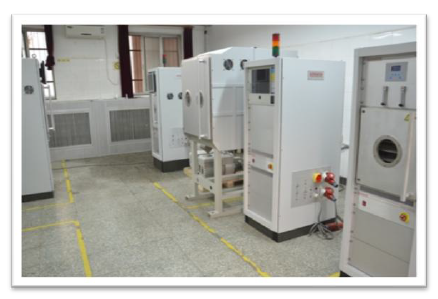

2.3.2在某些情況下，處理最終產品比較好，這時候單體設備就有了用武之地，鞋、帽、口罩、濾芯等均可以在此設備里進行鍍膜處理以達到疏水要求。圖15是我公司的單體設備，能處理長300mm X 寬200mm X 高200mm以內的單個物品。



圖15

3.應用
JRP ® 納米鍍膜技術處理過的面料具有防水、防污的功能，同時未影響面料原有特征。所以它用途廣泛適用于各種服裝面料和薄膜，無原材料的限定，棉麻等都行，包括：一、軍用服裝、鞋帽、帳篷、睡袋及郵政包；軍隊田野作戰的環境特別很是惡劣，軍用產品假如具有防水防污功能，將大大進步戰斗力。二、民用戶外活動服、鞋帽、口罩、箱包、及雨披；目前防水服裝給人們的生活帶來了極大的便利，適合各種運動穿著，無論是旅游、遠足、攀山、釣魚、打高爾夫、滑雪等均適宜。三、各種濾芯，無紡布，海綿，和濾清器：目前濾芯的防水處理重要通過濕法化學工藝，給環境造成了污染。假如采用干式清潔的JRP ® 納米鍍膜技術處理，防水、防污能力得到進步的同時，還確保生產過程環保。成本的節約也是另一大上風，由于能源和化學品的消費相對于濕法化學法較少。





4.結論

通過以上的原理描述和實驗檢測，證實JRP ® 納米鍍膜技術處理過的面料具有織物纖維外觀疏水的特征,大大降低了布料的外觀能和滑動角，同時對面料的透氣性和柔軟度也沒有影響，完全可以應用在服裝面料行業，以適應當代社會對服裝面料的疏水要求。盡管如今市面上有不少防水面料，但沒有任何一款產品的防水結果，透氣性，耐用性，和輕巧性能和JRP公司發明的這種面料相媲美。同時又具備大批量大規模生產的可行性，有著廣闊的應用前途和市場前景。



參考文獻

1. K.S. Gregorski, A.E. Pavlath, Fabric Modification Using the Plasmod - The Effect of Extensive Treatment in Nitrogen and Oxygen Plasmas at Low Pressure, Textile Research Journal 50(1) pp. 42-46 (1980)
2. T. Wakida, S. Tokino, S. Niu, H. Kawamura, Y. Sato, M. Lee,H. Uchiyama, H. Inagaki, Surface Characteristics of Wool and Poly (ethylene Terephthalate) Fabrics and Film Treated with Low-Temperature Plasma Under Atmospheric Pressure, Textile Research Journal 63(8) pp. 433-438
(1993)
3. C.W. Kan, C.W.M. Yuen, Effect of Low Temperature Plasma Treatment on Wool Fabric Properties, Fibers and Polymers 6(2) pp. 169-173 (2005)
4. C.W. Kan, C.W.M. Yuen, Dyeing Behaviour of Low Temperature Plasma Treated Wool, Plasma Processes and Polymers 3(8) pp. 627-635 (2006)
8. H. Hocker, Plasma treatment of textile fibers, Pure and Applied Chemistry 74(3) pp. 423-427 (2002)
5. D. Sun, G.K. Stylios, Effect of Low Temperature Plasma Treatment on the Scouring and Dyeing of Natural Fabrics,Textile Research Journal 74(9) pp. 751-756 (2004)
6. D. Sun, G. K. Stylios, Investigating the Plasma Modification of Natural Fiber Fabrics - The Effect on Fabric Surface and Mechanical Properties, Textile Research Journal 75(9) pp.639-644 (2005)
7. H.U. Poll, U. Schladitz, S. Schreiter, Penetration of plasma effects into textile structures, Surface and CoatingsTechnology 142-144 pp. 489-493 (2001)
8. N.V. Bhat, G.S. Nadiger, Effect of Nitrogen Plasma on the Morphology and Allied Textile Properties of Tasar Silk Fibers and Fabrics, Textile Research Journal 48(12) pp.685-691 (1978)
9. T. Oktem, N. Seventekin, H. Ayhan, E. Piskin, Modification of Polyester and Polyamide Fabrics by Different in Situ Plasma Polymerization Methods, Turkish Journal ofChemistry 24(3) pp. 275-286 (2000)
10. F. Ferrero, Wettability measurements on plasma treated synthetic fabrics by capillary rise method, Polymer Testing 22 pp. 571-578 (2003)
11. Y.J. Hwang, J.S. An, M.G. McCord, S.W. Park, B.C. Kang,The effect of etching on low-stress
mechanical properties of polypropylene fabrics under helium/oxygen atmospheric pressure plasma, Fibers and Polymers 4(4) pp. 145-150(2003)
