濕氣是對PCB電路板最普遍、最具破壞性的重要因素。過多的濕氣會大幅降低導體間的絕緣抵抗性、加速高速分解、降低Q值、及腐蝕導體。PCB電路板的三防處理工藝，目前我所了解的重要有3種：三防漆、電子蠟、納米防水劑、PFC、parylene。

        電路板三防漆又名線路板三防漆，是一種特別配方的涂料，用于珍愛線路板及其相干設備免受壞境的侵蝕，從而進步并延伸它們的使用壽命，確保使用的安全性和可靠性。電路板三防漆從化學成分上可分為丙烯酸酯、硅酮、聚氨酯三防漆。一樣平常采用刷涂、噴涂、浸泡等工藝，涂層干燥、固化后，會形成一層珍愛膜，對電路板起到防潮、防鹽霧、防霉的3防珍愛，這也是目前電子行業使用最廣泛的三防工藝。因?yàn)槿榔岬膿]發性和刺激性氣味，在整個操作過程中必要專用的房間和設備來完成，以減輕對操作人員身體健康的危害。三防漆工藝流程也許包含除渣、清洗、焊點貼珍愛、溶劑稀釋、浸漆、烘干、去珍愛等流程，工序繁瑣、工時相對較長，整個工藝完成超過12小時。浸涂三防漆后的電路板假如再返工焊接將會破壞涂層，影響電路板的三防結果。

       電路板的浸泡工藝是將2種不同熔點的電子蠟，按照肯定的配比加熱融化后，將電路板直接浸泡在蠟水中，然后再拿出晾干即可。該工藝重要分為配比、熔化、浸泡、晾干4個步驟，操作起來簡單方便，無刺激性氣味，成本低，且不影響焊接、電路板維修方便，對焊接點也可以起到很好的珍愛作用。采用浸泡電子蠟的工藝重要考慮到電子蠟的軟化點對產品的影響，因?yàn)橐粯悠匠５墓I(yè)白蠟熔斷在60°左右，對于戶外安裝的智能水表，在太陽高溫直射的情況下，模塊內部溫度很可能達到60°，導致蠟熔化，不能起到很好的珍愛作用，所以采用合適的配比和工藝進步電子蠟的軟化點，起到更好的珍愛作用。

電路板專用納米防水劑/納米防水液是一種無色透明，無毒無害，不燃燒的防潮防濕防鹽霧腐蝕的液態納米材料，一樣平常采用刷涂、噴涂、浸泡等工藝方式。其特點成膜時間更短，表干及全干時間都顯明比通俗三防漆更快；膜層厚度比三防漆更薄，涂覆之后的PCB外觀顯得更干凈整齊；因?yàn)槟觾H有幾微米，所以散熱能力更強，熱揮發快。但是目前納米防水涂層成原形對較高，重要用于當下智能穿戴，便攜式智能終端等電子產品PCB防水防潮。

       PECVD納米防水技術通過真空鍍膜方式可以在智能水表PCB外觀形成一層超薄納米級厚度的防護膜，該膜層肉眼幾乎看不見，在微觀結構上呈現極渺小的納米級顆粒排列而成的網，水分子被托舉起來，輕輕抖動即可滑落，即超疏水征象。

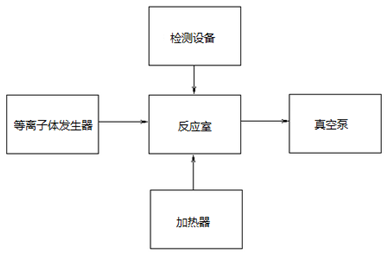

       等離子體加強化學氣相沉積（PECVD）技術是一種薄膜制備的新技術，據賢集網小編了解，其原理是借助微波或射頻等使含有薄膜組成的氣體電離，在局部形成等離子體，而等離子體化學活性很強，特別很是容易發生反應，從而在基片上沉積出所期望的薄膜。為使化學反應在較低溫度下進行，行使等離子體的活性來促進反應。等離子體加強化學氣相沉積的制備工藝的設備組成原理圖：

　　采用等離子體加強化學氣相沉積（PECVD）技術制備薄膜材料時，薄膜的生長可分為以下過程：

　　a、初級反應：在非平衡等離子體中，電子與反應氣體發生反應，反應氣體發生分解，形成離子和活性基團的混合物；

　　b、次級反應：活性基團向薄膜生長外觀和管壁擴散輸運，同時各反應物間發生反應；

　　c、終極反應：初級與次級反應產物被吸附并與外觀發生反應，同時有氣相分子物放出。

　　等離子體加強化學氣相沉積（PECVD）的重要好處是沉積溫度低，對基體的結構和物理性子影響小；膜的厚度及成分均勻性好；膜組織致密、針孔少；膜層的附著力強；應用范圍廣，可制備各種金屬膜、非晶無機膜和有機膜。盡管有很多好處，但仍存在不足，一是經濟成本，二是技術成熟度。在技術上，等離子體加強化學氣相沉積無論是反應裝配照舊工藝都有待改動和完美。

最后不得不說派瑞林(parylene)涂層,因?yàn)槠鸪叩慕^緣性和水汽隔絕性,耐化學性,一樣平常用于航海軍工方面,對于智能水表的防水珍愛天然不在話下.

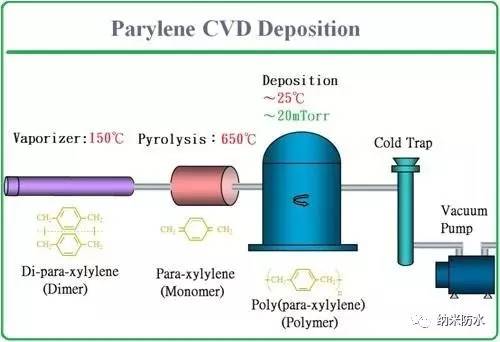

Parylene真空鍍膜 是行使獨特的真空化學氣相沉積CVD(Chemical Vapor Deposition)的方式，將Parylene質料於150℃中氣化，再經於650℃中進行裂解，而成為活性單體，在室溫真空艙體裡由活性單體小分子在基材外觀結晶成一層周全包覆性的聚合物薄膜層，可以於各種形狀物體外觀均勻形成薄膜，薄膜厚度可由1μm~50μm，膜厚均勻、質輕無針孔、透明無應力、高絕緣性及披覆性、耐溶劑、抗酸鹼、防鏽，是當代LED燈具產業IP規範、防塵、防水、防潮最佳伙伴。

1.優秀的披覆特征遠優於Epoxy、Urethane、Silicone等塗裝灌膠方式。

3.優秀的化學特征，抗UV、耐酸鹼。

5.無針孔膜層、膜厚均勻同等。

Parylene真空鍍膜 有別於一樣平常噴塗、灌膠，真空鍍膜行使氣相沉積鍍膜方式不受視線阻礙，需鍍膜的產品，其所有的外觀皆會被活性單體緊密覆蓋鍍膜，而達到精細均勻、高品質的鍍膜表層，而且易於維修，產品回收使用性高，減少灌膠人力成本。
