關于真空檢漏，納米防水網介紹了很多，從檢漏方法到檢漏儀器，以及各類注意事項等，站內搜索“檢漏”即可看到。而這次，小編要補充真空檢漏中一些最基礎的基本概念。

  真空檢漏工作針對的就是漏氣，也叫實漏，是指氣體通過真空系統上的漏孔或間隙，從高壓側流向低壓側。有實漏，然后對應的有一個虛漏，它是指泄漏的氣體是由于材料放氣、解吸、凝結氣體的再蒸發或系統內的死空間氣體流出等原因使真空系統或容器壓力升高，這也是真空檢漏工作需要排除的。

  此外其他的一些基本概念：氣密性是指真空系統或容器壁對空氣不可滲透程度的一種性能表征；漏孔，真空器壁上存在的形狀不定、極其微小的空洞或間隙。大氣通過其進入真空系統或容器中；漏率，及漏氣速率，是指單位時間內通過漏孔或間隙流入到真空系統或容器的氣體量；最小可檢漏率，是指采用某種檢漏方法或儀器可能檢測出來的最小漏率；檢漏靈敏度，也叫有效靈敏度，指檢漏儀器在最佳工作狀態下能檢出的最小漏率；反應時間，也稱響應時間，是指從檢漏方法開始實施（如噴射示漏氣體）到指示方法或儀器指示值上升到其最大值的63%時所需要的時間；消除時間，是指從檢漏昂發停止（如停止噴吹示漏氣體）到指示方法或儀器指示值下降到停止值的37%時所需的時間；漏孔堵塞現象，指由于真空檢漏作業操作不當導致塵埃或液體堵塞漏孔，檢漏時似乎不漏氣，但一經排氣就會出現漏氣的一種現象。

真空系統檢漏方法普及之熒光檢漏法

  熒光檢漏法是螺桿真空泵廠家要介紹的第五種真空系統檢漏方法，區別與此前介紹的幾種檢漏方法，它多用于小型真空器件的檢漏。

  熒光檢漏法是一種利用熒光材料作為漏孔指示材料的無損檢漏方法。此前的幾種真空系統檢漏方法，很難用于一些不成系統的零散真空部件的漏孔檢測，而熒光檢漏法就可以很好的解決這個問題。

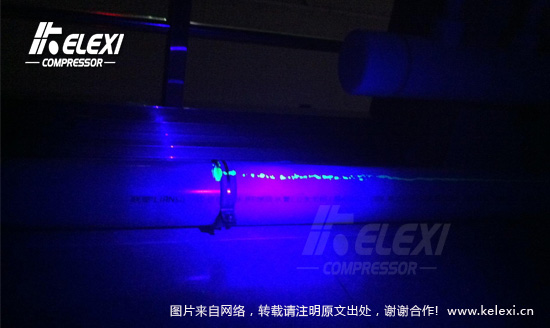

  熒光檢漏法首先需要將熒光材料溶于如丙酮等一些浸潤性能好、易于揮發的有機溶劑中，使之成為飽和溶液；然后將被檢的真空部件外表面浸泡到溶液中或涂抹到部件表面，這一過程中，為了提升效果、縮短浸泡時間，可以在抽真空或者加壓條件下對其進行浸泡。如果存在漏孔，熒光劑溶液會因毛細作用滲入到其中；清除表面多余的溶液，待有機溶劑揮發后，熒光材料便會在漏孔中殘留下來；此時再用紫外線燈光照射，漏孔位置就會觀察到明顯的熒光點。

  在進行紫外光源照射時，對于一些存在盲孔、表面不平的器件，可能也會存在殘留熒光材料，因此玻璃真空器件最好在背面進行照射觀察；為了提高對比度也可以采用濾光放大鏡，過濾掉紫外線以外的其他光線，來獲得更佳的觀察效果；而在熒光材料的選擇時要注意其發光顏色和被檢真空部件的顏色要有明顯的反差。

熒光檢漏法不僅用于真空系統檢漏中，而且也被用于鑄件、模壓金屬件以及焊接件的裂紋檢查等。

真空系統檢漏法普及之真空計檢漏法

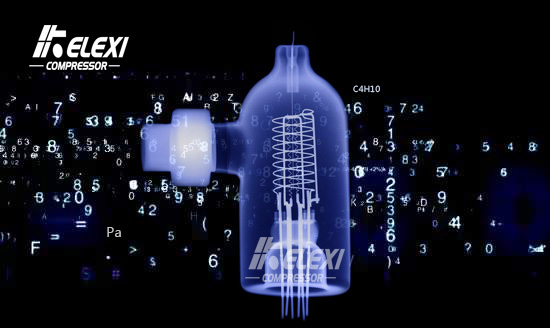

  介紹過靜態升壓法等3種真空系統檢漏法后，螺桿真空泵廠家今天要說一說第4種在真空檢漏中得到廣泛應用的檢漏技術——真空計檢漏法。

納米防水網的小編已經提到發布過不少關于真空計的內容，如：選擇真空計前要了解些什么、各種真空計的介紹等等，有興趣的話可以參見文末下方的推薦閱讀。真空計分絕對真空計與相對真空計，測量的特點也有所不同。而真空計檢漏法即是利用了相對真空計的讀數與被測氣體的種類有關這一特性，來進行真空系統檢漏。因為真空計檢漏法可以直接利用安裝在真空系統上的相應真空計，因此不需要增加特殊的檢漏裝置，因此在真空檢漏中得到了廣泛應用。

  常用的真空計檢漏法主要是熱傳導真空計法與電離真空計法。以熱傳導真空計法為例，它是利用低壓下不同氣體種類的熱傳導能力差異與壓力的關系來分析真空系統泄漏情況。使用時，要保證被檢系統處于一個壓力不變的動態平衡狀態，將示漏氣體噴吹于可疑處（也可能用有機溶劑涂抹，但易吸附、堵塞漏孔，并造成污染）。一旦有漏孔存在，示漏氣體會通過漏孔進入被檢系統，因為示漏氣體的熱傳導能力與原系統的氣體成分差異大，會引起明顯的熱傳導性質變化，熱傳導真空計的儀表讀數在原有的平衡基礎上就會發生波動變化，根據這些確定漏孔位置并根據讀數變化換算漏率大小。相應地，電離真空計法利用的即是示漏氣體進入后導致的離子流變化來進行換算。

  真空系統檢漏中應用真空計檢漏法要考慮示漏氣體種類與真空計的特性的配合，選擇示漏氣體對應的特性差異要明顯有別于原有氣體成分，如熱傳導真空計的熱傳導能力、電離真空計的電離電位。其次為便于準確地觀察前后數據變化，要保證被檢前被檢系統壓力處于穩定的平衡狀態，測量的真空計規管也要處于穩定的狀態，防止虛假數據誤導。同時真空計規管存在惰性，需要觀察足夠的時間。

真空系統檢漏方法普及之氨氣檢漏法

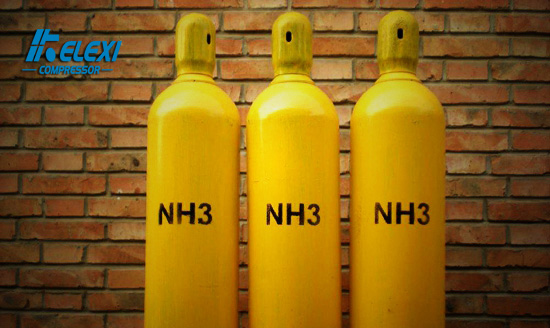

  氨氣是一種無色具有強烈刺激性氣味的氣體，獲取簡單，溶液呈堿性，可以與一些帶PH指示劑的顯影帶發生顏色變化反應，因此被用于真空系統檢漏，本篇納米防水網就來講講它——氨氣檢漏法。

  氨氣檢漏法屬于壓力檢漏法中的一種，因此需要被檢測的真空系統或容器允許充壓。為保證檢測效果，一般會將被檢系統或容器抽真空，再在其外側疑有漏孔部位貼上對氨氣敏感的pH指示劑的顯影帶，并用薄膜將其與外界空氣隔離提高檢測靈敏度。隨后在系統或容器內部充入高于一個大氣壓的氨氣。當有漏孔時，氨氣通過漏孔逸出，遇顯影帶就會致其顏色發生變化，據此確定漏孔位置，同時根據顯影的時間、變色區域大小來估計漏率。

  氨氣檢漏法的靈敏度與充入氨氣的壓力、指示劑的靈敏度以及曝光時間有關。150kPa的壓力下，用溴酚藍做顯影劑，要形成1mm直徑的色斑需要的時間如下：

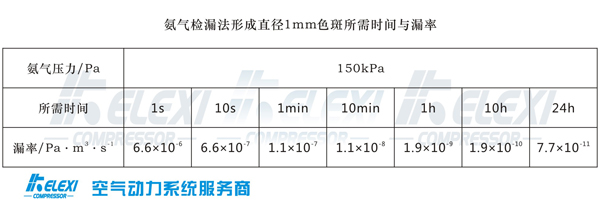

氨氣檢漏法色斑形成與漏率及時間的關系

  從上面的關系表格中可以看出氨氣檢漏法具有較高的靈敏度，氨氣來源廣泛，檢測裝置也很簡單，可以適應大型容器及復雜管道等部位的真空系統檢漏。同時它還可以一次性對整個容器檢漏，并確定漏孔位置，不會出現大漏孔掩蓋小漏孔的現象。但是呢，由于氨氣易燃易爆，對人體有害，對銅、銀等金屬也具有腐蝕作用，因此對其使用有一定的限制。在實際的真空系統檢漏過程中，也需要對上述因素作相應的防護，防止污染爆炸及對人造成傷害。檢查完畢后要用干燥空氣或氮氣對被檢系統進行2～3次沖洗，排盡氨氣。

真空系統檢漏方法普及之氣泡檢漏法

  真空系統檢漏方法普及系列的第一篇中，納米防水網介紹了靜態升壓法，接下來這一篇小編來介紹一下壓力檢漏法中的氣泡檢漏法。

氣泡檢漏法就是在被檢件內充入一定壓力的示漏氣體，然后放到液體中，如果有漏孔存在，氣體就會通過漏孔進入周圍的液體形成氣泡，從而確定漏孔位置。同時根據充入氣體的壓力，氣泡形成的速率（每秒鐘形成的個數）、大小（氣泡直徑），結合氣體液體的性質來大致估算漏孔的漏率。如果和螺桿真空泵廠家小編一樣有過修補車胎的經歷，應該就會發現這和以前找尋車內胎漏氣點的方法是差不多的，只不過那時充入的是普通空氣，利用的就是常見的自來水，也不需要對漏氣程度進行量化。氣泡檢漏法方法簡單、直觀、經濟，但因為需要往被檢件內充入氣體，所以適用于能承受正壓的被檢件的氣密性檢驗。

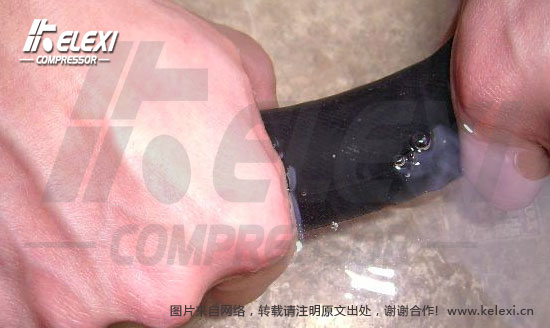

氣泡檢漏法用于車胎修補

  氣泡檢漏法在實際應用中可分為水槽檢漏法與皂膜法。水槽檢漏法，即是將被檢件充入氣體后置于清潔的水槽中進行檢測；而皂膜法則是用于當被檢件尺寸較大無法置于水槽中檢測時，改用肥皂液涂抹于可疑處，一旦有漏孔就會在漏孔處出現肥皂泡。

  真空系統檢漏中不論是采用哪種氣泡檢漏法，應用中需要注意：

1、示漏氣體的種類與壓力會影響檢測靈敏度。

2、充入氣體的壓力還要考慮被檢件的機械強度。

3、被檢件檢測前需要進行充分的清潔，同時要在充好氣后再放入液體中，防止堵塞漏孔。

4、區分虛漏與真漏，被檢件放入液體中，其表面的吸附氣體可能形成氣泡，需要與漏孔形成的氣泡加以區分，須將這些氣泡抹掉后再進行觀察。

5、觀察時需要保證光線充足，液體清澈透明（皂膜法時尤其要注意皂液的稀稠度，過稀易流動滴落導致漏檢，過稠易堵塞透明度差或形成氣泡造成誤檢），觀察背景要暗；同時被檢件要穩，距離水面要近，并保證水面平靜。

真空系統檢漏過程中發現漏孔要及時標記，并復查確認進行焊補，如果采用氫氣作為示漏氣體，要特別注意安全。

真空系統檢漏方法普及之靜態升壓法

《真空系統或真空容器的3大檢漏方法》中，納米防水網籠統地介紹了真空系統檢漏的3大類方法。但更深入的具體方法，小編并無涉及，接下來就和小編一起來逐一了解其中比較典型的幾種，開篇是最簡單的靜態升壓法。

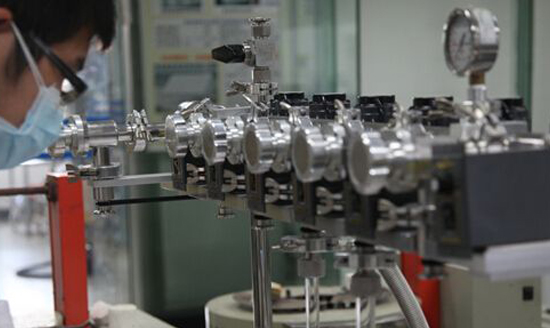

  靜態升壓法屬于真空檢漏法中的一種，也是最簡單易行的真空系統檢漏方法，因為它不需要用額外特殊的儀器或者特殊物質，通過測量規管就可以檢測真空系統的總漏率，從而確定真空系統或部件是否滿足工作要求。雖然勝在簡單，但也存在局限。如果真空系統或容器存在漏孔的話，靜態升壓法是無法確定漏孔所在的。因此在確定系統是否有漏孔的同時還需要確定其位置的話，就需要配合其他方法來進行了。

  靜態升壓法的操作只要將被檢容器抽空至相應的壓力范圍，再關閉閥門，隔離真空泵與真空容器，然后用真空計測量記錄真空容器中壓力隨時間的變化過程，即可得出泄漏數據。《真空系統抽氣達不到工作壓力有哪些原因》中，螺桿真空泵廠家介紹的判斷方法即是通過靜態升壓法實現的，比較方便。當然在應用過程中，要提高準確性就要減少其他因素干擾，需要在檢測之前對容器進行凈化清洗并烘干，或者用氮氣進行沖洗。更嚴格一點可以在測量規管與容器之間設置冷阱，處理釋放的可凝氣體，而對可能存在的漏孔所漏進的空氣不會造成影響。

  靜態升壓法簡單易行，對一些特殊情況也會有一些改進做法。如：可以區別被檢件是屬于漏氣或是放氣的輔助真空罩法；對于一些無法安裝測量規管的被檢件，需要通過借助其他已知輔助容器及測量規管來檢測漏率的壓力平衡法，等等。對于這些改進的方法，您如果了解更多，小編歡迎大家一起來探討。
