港科大《AFM》：可為高壓電線除冰/除霜的納米涂層！

WaterOff

2022-09-03 03:42:39

在寒冷的冬季，高壓架空電線路上的冰雪可能嚴重威脅電力傳輸和電信系統的可靠性。電線除冰的綠色技術能夠以溫和的方式有效去除電纜上的積冰或雪。然而，由于電纜表面復雜，這項技術具有很大的挑戰性。

來自香港科技大學的學者報告了一種與平面和復雜曲面兼容的可擴展的太陽能熱疏冰納米涂層。噴涂的納米涂層包括氮化鈦納米顆粒層作為低發射率光熱介質和雙尺度二氧化硅顆粒作為防水層。通過高效太陽能熱轉換和對溫度不敏感的超疏水性的集體效應，納米涂層可在低至 -15 °C 的嚴寒溫度下對電線進行有效的除冰/除霜。這種涂層的多功能性及其與大規模生產工藝的兼容性使得被動式太陽能驅動除冰技術有望在大多數戶外暴露表面的實際應用中得到應用。相關文章以“Solar Deicing Nanocoatings Adaptive to Overhead Power Lines”標題發表在Advanced Functional Materials。

論文鏈接：

https://onlinelibrary.wiley.com/doi/10.1002/adfm.202113297

圖1. 用于輸電線路除冰/除霜的低輻射太陽能輔助超疏水 (LE-SS) 納米涂層示意圖。LE-SS 涂層可以收集 90% 的陽光并將其轉化為熱量，但由于其6% 的低發射率，其可以通過抑制熱輻射造成的熱量損失從而保持足夠熱量。

圖2. LE-SS 涂層的制造、表征和性能。a) 使用超聲波噴涂機制造 LE-SS 涂層的過程。b) Al 上的大面積 LE-SS 納米涂層，具有優異的防水性。c) 由雙尺度 SiO₂顆粒構成的分級形態的 SEM 圖像。d) 500 到 80nm SiO₂顆粒在 25 °C（紅線）和 0 °C（藍線）下不同質量比的水接觸角。e）具有三次鍍膜的500至80 nmSiO₂顆粒的不同質量比的紅外發射率光譜。f) 鋁上的 LE-SS 涂層和原始鋁板的吸收率/發射率光譜，以及 AM1.5 G 太陽光譜和25 °C 時的黑體輻射光譜。

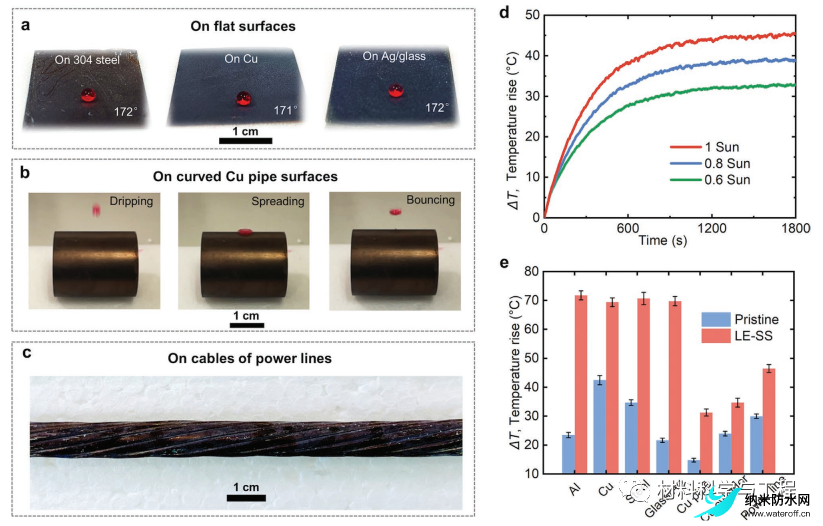

圖3. LE-SS 涂層與平面和曲面的兼容性。a) LE-SS 涂層在各種平面（304 鋼、Cu 和 Ag/玻璃）上的超疏水性的演示。b) 彎曲銅管上 LE-SS 涂層的演示。c) LE-SS 涂層 ACSR 電纜的演示。d) LE-SS 涂層 ACSR 電纜在不同太陽能強度（1 sun 為 1.0 kW m^–2）下的溫升（Δ T ，相對于環境）。e)本文的 LE-SS 涂層在各種平面和曲面上的溫升 ( ΔT ) 以及在1 太陽光照下的原始表面的溫升。

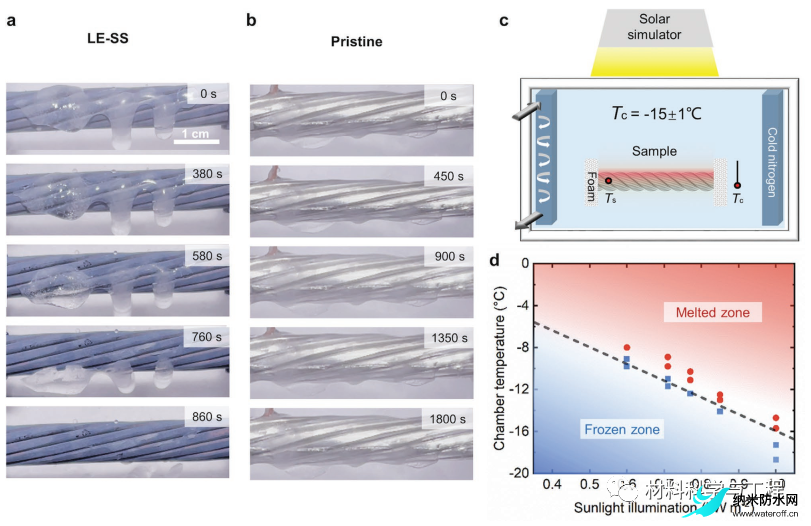

圖4. LE-SS 涂層 ACSR 電纜的太陽能除冰性能。側視圖圖像序列顯示了 a) LE-SS 涂層電纜和 b) 原始電纜在 -15 °C 的低環境溫度下在 1 陽光照射下的除冰過程。c）除冰實驗裝置示意圖，其中電纜由隔熱聚苯乙烯泡沫塑料懸掛。電纜正上方的太陽模擬器用于提供太陽輻射。腔室溫度控制在 -15 ± 1 °C。d) 在相對較弱的太陽光照下的除冰溫度。太陽強度范圍：0.4–1.0 kW m ^-2。

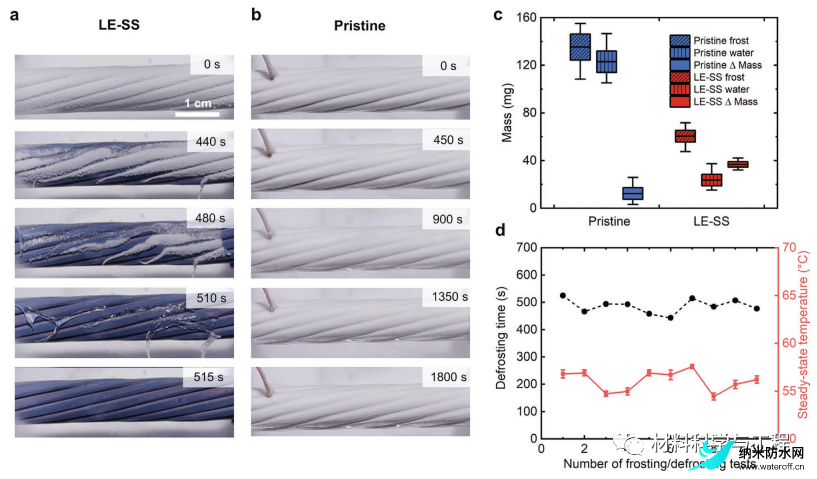

圖5. LE-SS 涂層 ACSR 電纜的太陽能除霜性能。側視圖圖像序列顯示了 a) LE-SS 涂層電纜和 b) 原始電纜在 -15 °C 的低環境溫度下在 1 太陽光照射下的除霜過程。c) 電纜上除霜前/后的殘留水量，以及它們的質量差。d) LE-SS 涂層電纜的 10 個結霜/除霜周期的除霜時間，以及每個周期后測量的 1-sun 穩態表面溫度。

本文開發了一種在中紅外區域透明的超疏水太陽能-熱冷冰涂層，其可以產生低的發射率。該多功能涂層由作為太陽能吸收材料的氮化鈦納米粒子和雙尺度 SiO₂組成顆粒在很寬的溫度范圍內作為超疏水層。溶液處理的涂層與電線電纜等平面和復雜曲面兼容。疏冰涂層的平均太陽能吸收率為 90%，而紅外發射率僅為 6%，因此大大抑制了輻射熱損失，在 1 個太陽下產生了72°C 的創紀錄高溫。涂層的除冰和除霜能力在電線電纜上得到了證明。在 -15 °C 時，在 860 秒內 1太陽光照射下，從涂層電纜上成功去除了積冰，并且使表面保持干燥，沒有任何水殘留。另外，該涂層不僅顯著減緩了霜的形成，而且在-15°C時也能快速除霜（515秒）。（文：SSC）
