釹鐵硼強(qiáng)磁鐵鍍層一般鍍鎳，銅，鉻，金，黑鋅，藍(lán)白鋅，環(huán)氧樹脂等。電鍍的不同，磁鐵表面的顏色也會(huì)不一，保存時(shí)間的長久也有長短。

NI，ZN，環(huán)氧樹脂：經(jīng)對比研究了NI,ZN,環(huán)氧樹脂，PARYLENE-C涂層對釹鐵硼磁體在三種溶液中對磁性能的影響。

高分子材料＞環(huán)氧樹脂＞NI涂層＞ZN涂層

結(jié)果表明：在酸、堿、鹽環(huán)境中，PARYLENE-C高分子材料涂層對磁體的保護(hù)效果最好，環(huán)氧樹脂相對差些，NI涂層次之，ZN涂層相對較差。

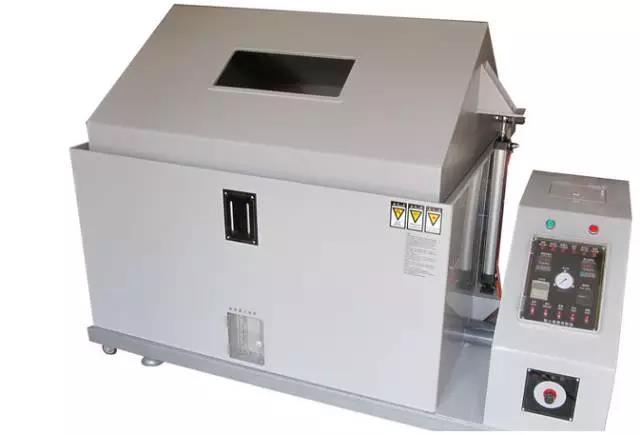

鹽霧實(shí)驗(yàn)機(jī)

鋅：表面看上去是銀白色，可做12—48小時(shí)鹽霧，可于一些膠水粘接使用，（如AB膠）如電鍍好的話可存放二年至五年。

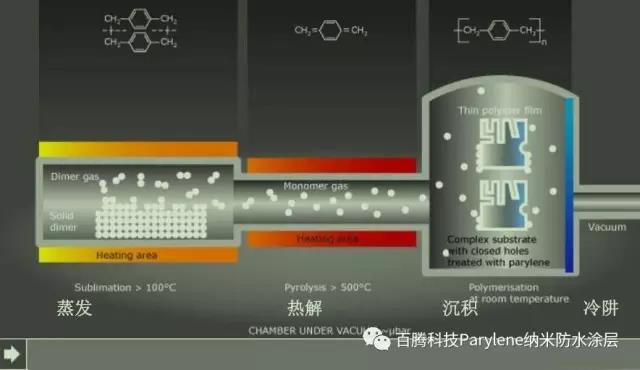

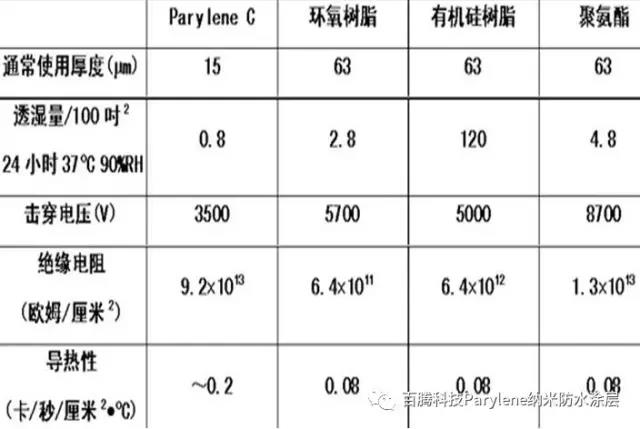

      Parylene是上世紀(jì)六十年代中期美國Union Carbide公司開發(fā)的一種新型敷形涂層材料，它是一種對二甲苯聚合物，由分子結(jié)構(gòu)的不同，可分為N型、C型、D型、HT型等。每種類型都具有不同的特性，要根據(jù)具體應(yīng)用的確切性質(zhì)選出最適宜的Parylen的種類。它可以涂敷到各種形狀的表面，在鹽霧、霉菌、潮濕、腐蝕性等惡劣環(huán)境中顯示了很好的隔離防護(hù)功能。  Parylene性質(zhì)：   這種涂層逐漸形成一種均衡的、共形的薄膜，均勻覆蓋暴露在外的基底表層的邊角。Parylene的沉積不會(huì)產(chǎn)生液相或氣相的副產(chǎn)品，無需溶劑及其他受環(huán)保要求所限制的材料。

    隨著信息產(chǎn)業(yè)的不斷發(fā)展，磁性元件越來越趨向于小型化，3—5mm的軟磁芯、2—3mm的稀土永磁材料，甚至尺寸更小的磁材都不斷被應(yīng)用，小型超小型磁材的應(yīng)用，對磁材的防護(hù)提出了新的要求。小型軟磁芯作繞線器件使用時(shí)，經(jīng)聚對二甲苯涂敷后能耐l 500—2000V甚至更高的電壓，由于聚對二甲苯摩擦系數(shù)低，繞線操作時(shí)將會(huì)更滑溜、不傷線、更便于操作。稀土釹鐵硼水磁材料是一種高性能強(qiáng)磁材科，是微型電機(jī)小型化超小型化的關(guān)鍵材料之一。但是這種材料在空氣中很不穩(wěn)定，尺寸較大的通常用電鍍或環(huán)氧電泳漆作防護(hù)涂層，尺寸在1—5 mm的小型稀上磁材，特別是環(huán)型和筒型稀土磁材，已不能用上述傳統(tǒng)方法實(shí)現(xiàn)可靠防護(hù)，滿足使用要求。聚對二甲苯獨(dú)特的制備工藝和優(yōu)異性能相結(jié)合，使它能對小型超小型磁材進(jìn)行無薄弱點(diǎn)全涂敷，經(jīng)它涂敷的稀土永磁材料可浸鹽酸10天以上不腐蝕，目前國際上小型超小型磁材，幾乎都采用聚對二甲苯作絕緣和防護(hù)涂層。

Parylene在釤鈷上的應(yīng)用 　　　
      我們知道SmCo磁體，特別是Sm3Co17磁體在使用時(shí)容易破碎，破碎的微粒吸附在磁體表面，影響裝配和使用，經(jīng)過Parylene涂敷后，既可解決上面遇到的難題，又可防潮防霉防腐蝕。

 Parylene在粘結(jié)稀土磁體產(chǎn)品上的應(yīng)用
      我們知道粘結(jié)稀土磁體產(chǎn)品同樣要進(jìn)行可防潮防霉防腐蝕處理，目前主要是進(jìn)行電泳環(huán)氧樹脂涂敷，但當(dāng)產(chǎn)品尺寸嬌小時(shí)，使用電泳環(huán)氧樹脂涂敷就很困難，且生產(chǎn)效率低，一致性差，使用Parylene涂敷就可解決所遇到的難題，且防護(hù)性能優(yōu)秀。

鍍鋅釹鐵硼沉孔磁鐵產(chǎn)品

鎳：看似不銹鋼顏色，置留在空氣中表面很難被氧化，且外觀好看，光澤度好，電鍍可過12——72小時(shí)鹽霧試驗(yàn)。其缺點(diǎn)是不能和一些膠水做粘接使用，這樣會(huì)使鍍層脫落。

優(yōu)點(diǎn)：外觀好看

缺點(diǎn)：鍍層易脫落

銅：多出現(xiàn)在五金行業(yè)，釹鐵硼行業(yè)很少有人使用，其外觀呈黃色。

很少使用

外觀呈黃色

鉻：鉻電鍍行業(yè)也比較少見，其電鍍成本很高，一般公司接受不了。但其放腐能力很強(qiáng)，很難與其它物質(zhì)發(fā)生反應(yīng)。主要用在酸堿度較強(qiáng)的地方。一般很少選擇這個(gè)。

比較少見

黑鋅：是根據(jù)客戶要求將其產(chǎn)品表面處理成黑色，在電鍍工藝方面主要是在鍍鋅的基礎(chǔ)上通過化學(xué)處理加一層黑色保護(hù)膜，此膜也可起到保護(hù)產(chǎn)品的做用，增長鹽霧時(shí)間，延長被氧化時(shí)間。但其表面即易被劃傷，失去其保護(hù)作用。現(xiàn)在用到的人以很少了，多半被樹脂代替。

呈黑色

多半被樹脂代替

金：我們上街看到的一些小攤的黃色金手飾多數(shù)為鍍金，或銅。鍍金使產(chǎn)品外表看上去就象黃金一樣十分漂亮，一般多用于手飾行業(yè)，我們的產(chǎn)品也可鍍金，用于磁性首飾。

可做磁性首飾

環(huán)氧樹脂：是在產(chǎn)品鍍鎳后再在外面加一層樹脂漆，這個(gè)行業(yè)近兩年才有市場，其發(fā)展速度很快，現(xiàn)在各種電鍍產(chǎn)品上用的人很多，其最大的優(yōu)點(diǎn)是可以做到你所想要的顏色。

優(yōu)點(diǎn)：各種顏色都可

PS：應(yīng)根據(jù)不用的使用環(huán)境來選擇適當(dāng)?shù)耐繉印２挥玫膹S家鍍層是不一樣，其中最主要的原因就是倒角與電鍍時(shí)間的長短，在不了解磁鐵電鍍的情況下，我們應(yīng)該如何判別鍍層質(zhì)量的好壞，其實(shí)有一個(gè)最簡單快捷的方式就是看鍍層，鍍層越亮表示質(zhì)量越好，所以在選擇訂購磁鐵的時(shí)候，盡量選擇行業(yè)內(nèi)比較有知名度的企業(yè)以保證鍍層的質(zhì)量。
