IPX5的防水等級定義:為“從噴嘴（6.3mm）射出的水柱從任意角度噴射到設備外殼上應無負面結果。”普通的講說就是能夠承受水柱的灌溉。

廣泛應用于以下產品，以活動耳機為例，1L納米液可完成約4000多個產品防水。

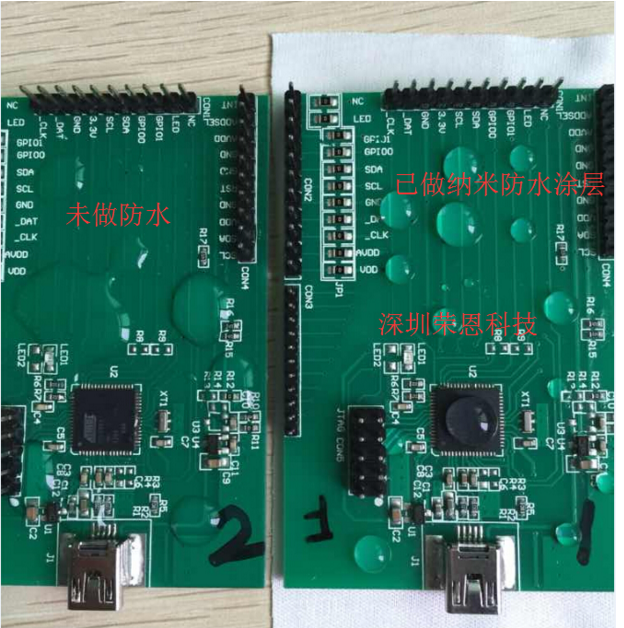

PCB納米防水與未做防水的疏水對比

一、概述

納米防潮涂層是一種無色透明，無毒無害，不燃燒的防潮防濕防腐蝕的液態產品。根據產品不同，我公司可保舉使用不同系列涂料。該產品廣泛應用于：電子數碼產品、電子元器件、PCBA 板、細密馬達、軸承、細密儀器等。

二、基本原理

2-1 疏水·疏油性的基本原理






低外觀能量的皮膜上，因為液體自己分子間作用力，導致產生液滴化征象，出現了所謂的接觸角。

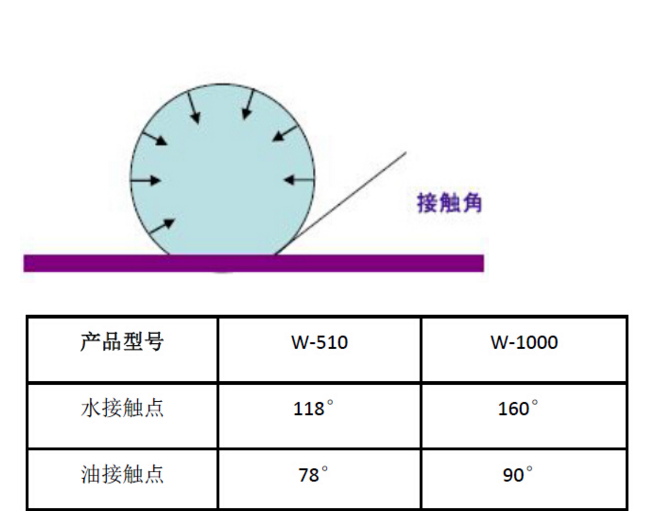

 1> 形成接觸角大小原理，防水涂料產品使接觸角增大

           靜的接觸角                                                                      動的接觸角





關鍵點在于轉落角與后退接觸角的關系

轉落角60° ~ 90°         后退接觸角60° ~ 100°


2> 形成防水涂層后的物性

耐熱性（物理轉變）

熔點：從熱可塑性角度看，超過了熔點（130 度）使用時，疏水·疏油的功能會降低

耐熱性（分解）

分解溫度：溫度轉變使產品重量削減5%（*TGA）時候，皮膜開始分解.

不同的溫度領域引起的分解性子不一樣。

400℃以下→ 產生單體                         C－C 結合347kj/mol

450℃以下→ 有產生HF 的傷害性         C－F 結合440kj/mol

*TGA，指Thermo Gravimetric Analysis 方法。讓溫度在轉變的過程、或者，保持肯定的溫度的條件下，測定產品的重量轉變的方法。

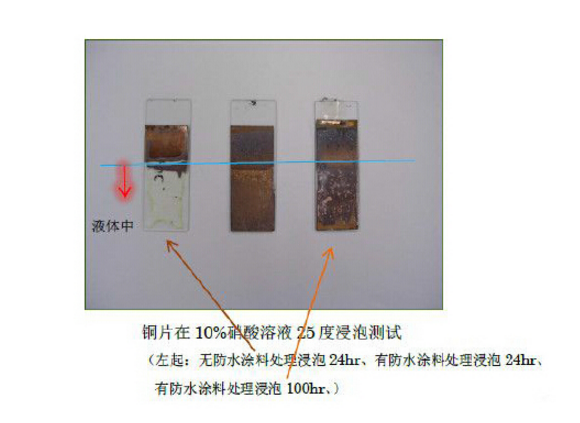

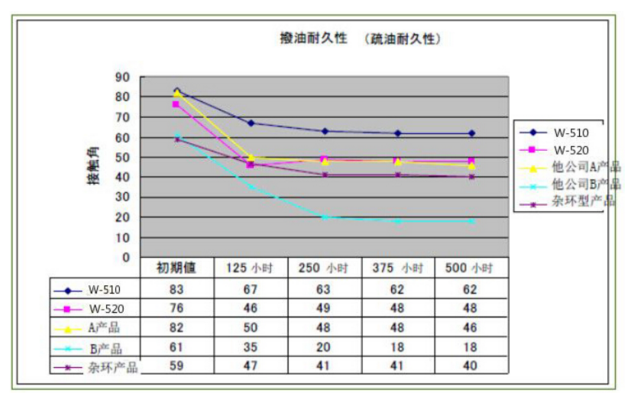

3> 防水涂層形成后耐水耐油測試

耐油·耐水性：長期浸漬測試，并且進行加熱（100 度）處理，延續測定接觸角劣化狀態?？梢钥吹轿覀兊漠a品劣化程度相對低。



 2-2 疏水疏油性應用（水性防水涂料）

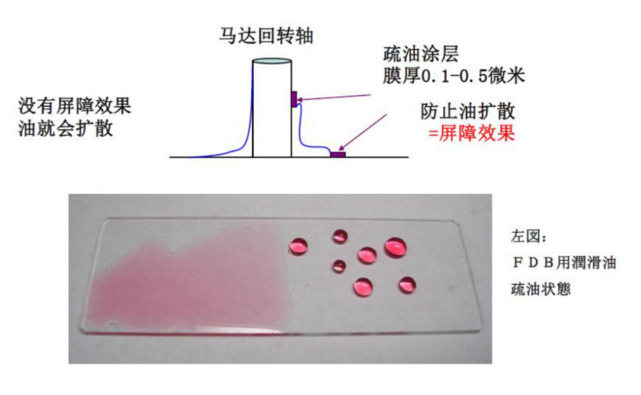

 防止攀爬=屏幕結果（多用于工業用馬達的軸承）





2-3 疏水疏油用途的介紹

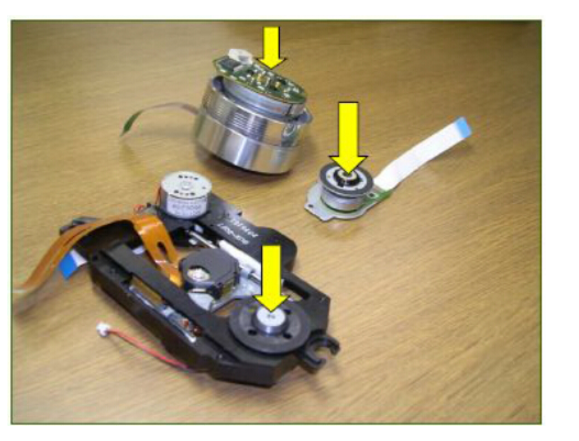

1>防止微型馬達的軸承潤滑油飛濺

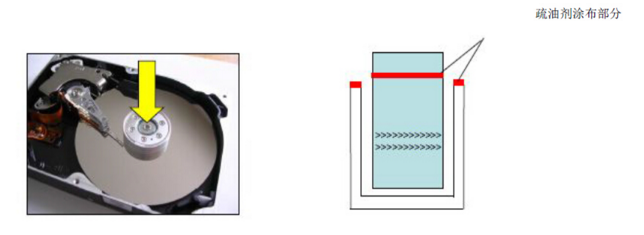

例一：HDD 動壓流體軸承：使用潤滑油將回轉軸上浮，回轉。

潤滑油將光盤污染了，就產生“沖撞”，防止潤滑油

溢出的屏障作用就成了品質保證的關鍵要點。



產品使用例：0.5% 不然性溶劑沸點56 -78℃ 膜厚設定0.2-0.5 微米添加辨別用的熒光染料

涂布方法：點滴主動涂布機

工程：點滴涂布 ---> 風干 ---> 干燥100℃60 分間

保舉型號：W-510-0.5 W-520-0.5

微型馬達的軸承潤滑油（續）

例2）：防止各種潤滑油的移動，飛濺，保舉使用W-520R-2.0

          例2-1 風扇的馬達

          沿著回轉軸攀爬到風扇的葉片的潤滑油，因為離心力而飛濺

          例2-2 汽車的各種馬達·傳動裝配

          例2-3 手表的軸

          從手表的軸攀爬上來的潤滑油會將筆墨盤弄臟



2> 防止光學零件受到油的污染

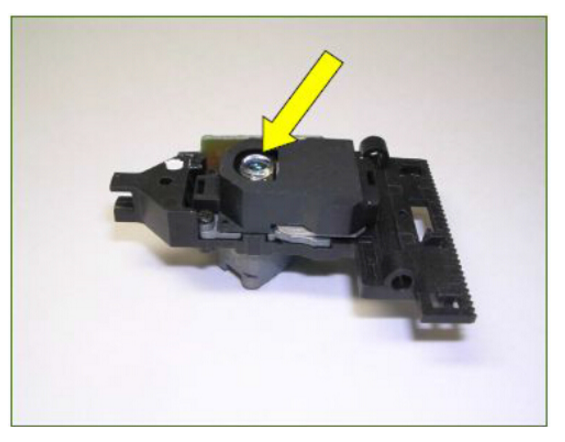

CD/DVD 等的讀取鏡頭周邊的涂布

防止從其它零件部分飛濺出來的潤滑油污染鏡頭

涂布方法：點滴

涂布膜厚：0.1 -0.5μ

保舉型號W-540，2.0-4.0%





3> 涂層屏障

【陶瓷電容器例子】

固化前注入防水涂料，防止粘著涂布箭頭部分





涂布方法：

電容器鑲嵌電路板，成為線條狀的時候，使用寬度2-3 毫米的海綿滾筒進行涂布

保舉產品：W-510 R-2.0


4> 水滴過濾膜

·紗帳，濾紙等進行涂層處理后，空氣能夠順順利利地通過，而水滴被隔離在外。

·薄膜型的疏水疏油處理劑的成分濃度是0.2% ~2.0%，涂層厚度約0.1μ~1.0μ左右

·涂層形成的方法

將濾紙，紗帳浸泡，在常溫干燥可以得到以下的機能

·應用案例

空調機以及換氣風扇的濾網（防止鹽害也有用果）

屋外喇叭的防水網

氣體感應器的防水網（燒結金屬濾網等）

·保舉牌號

W-510-0.2 ~2.0%/W-520-0.2 ~2.0%/W-530-0.2 ~2.0%

W-210-0.5 ~2.0%/W-220-0.5 ~2.0%


5> 防止漏電

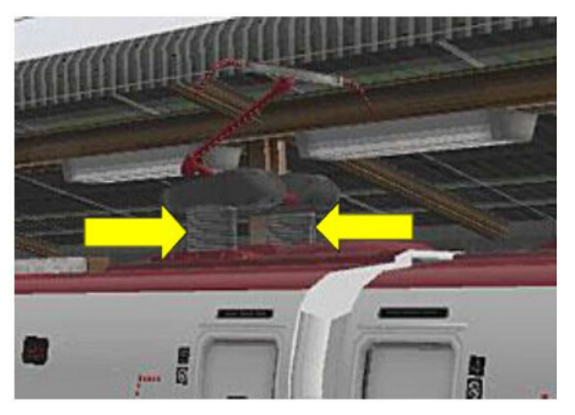

集電弓（Pantograph）絕緣礙子

絕緣礙子的外觀形成雨水膜是產生漏電的緣故原由讓外觀疏水不形成水膜（提防措施）

評價要點：絕緣性、疏水性、皮膜附著性、半年左右的耐候性

涂布方法：刷子涂刷

涂布厚度：1-2 微米（樹脂固含2%）

對應型號號：W-520R-2.0

皮膜強度：HB

接觸角：115°



6> 生活防水·疏水劑（保舉使用水性防水涂料）

·纖維·布·皮革涂層·密封條

衣服，鞋子，雨傘等做涂層的話，可以防水防污

使用方法一樣平常是  噴霧

保舉產品：W-710A-10,W-710W-10

接觸角：120° ~ 125°



三、產品介紹

防水防濕防腐蝕涂料

涂膜涂布方式：噴涂、浸泡、刷涂等（根據不同的要求可保舉使用不同類型的防水涂料）

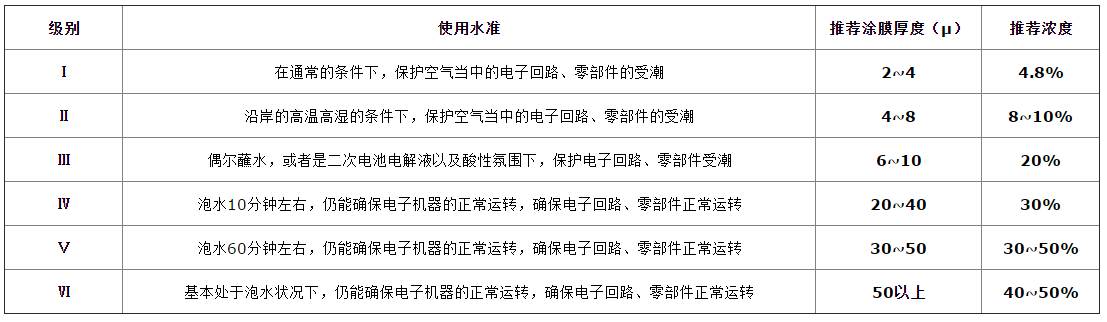

級別使用水準保舉涂膜厚度（μ） 保舉濃度

Ⅰ 在通常的條件下，珍愛空氣當中的電子回路、零部件的受潮2~4 4.8%

Ⅱ 沿岸的高溫高濕的條件下，珍愛空氣當中的電子回路、零部件的受潮4~8 8~10%

Ⅲ 偶爾蘸水，或者是二次電池電解液以及酸性氛圍下，珍愛電子回路、零部件受潮6~10 20%

Ⅳ 泡水10 分鐘左右，仍能確保電子機器的正常運轉，確保電子回路、零部件正常運轉20~40 30%

Ⅴ 泡水60 分鐘左右，仍能確保電子機器的正常運轉，確保電子回路、零部件正常運轉30~50 30~50%



Ⅵ 基本處于泡水狀態下，仍能確保電子機器的正常運轉，確保電子回路、零部件正常運轉50 以上40~50%













常用防水涂料產品的物性測試數據


【防濕性（JIS-Z-0208 40℃ 90%RH）】





數據注解，使用我公司的涂層厚度只必要亞克力1/3-1/4 就能達到同程度的透濕性能。

8μ左右的涂層厚度與通俗的納米涂料單組份比較也優于其透濕性能。

該產品的特點是使用很薄的涂層厚度也能達到防濕性能。薄的涂層厚度還能達到優秀的散熱性能，散熱性能也優于日本同類產品。

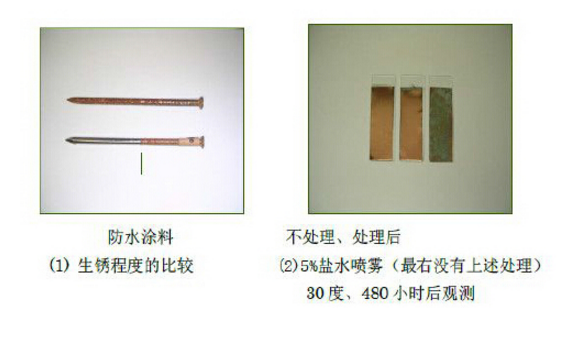

【耐食鹽水性能（絕緣破壞）】

測試方法說明：

1. 預備5 塊寬度1.0mm 的銅板上面配備電路配線，對電路配線進行以上的各個涂層處理，溫室干燥一小時。

2. 往銅板上面滴3-5 滴的5%的食鹽水。

3. 兩頭通電，觀察食鹽水干燥為止的電流計的通電有無情況。但是，超過1000μA 時立刻制止通電。

這個測試觀測在統一膜厚的情況下，我公司納米涂料與一樣平常的納米涂料的比較：

對于食鹽水的腐蝕破壞的抵抗能力大小的比較，其它公司的納米涂料系列產品的通電電流在瞬間達  到1000μA 以上，結合其它數據，說明了我公司納米涂料的抗腐蝕能力特別很是強。

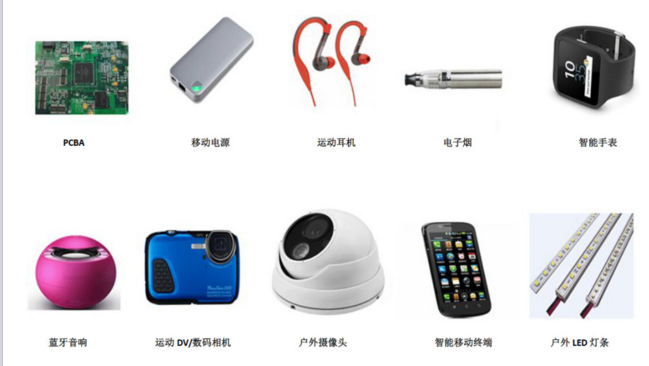

四、廣泛應用產品




 五、包裝方式及存儲方法



PE 材質瓶裝，保持容器密封。儲存在原容器中。存放在透風、陰涼、低火災傷害區域。

避免陽光直射和高溫。闊別熱源和點火源，禁止煙火。保持容器密封齊備。

儲存在兒童接觸不到的地方。闊別水、食物和飼料。

避免與氧化劑、酸、堿。

儲存區域應配備滅火器等消防器材。

儲存在30℃以下溫度。

六、詳細事項

工作溫度范圍：－50℃－120℃

耐腐蝕：請閱讀本文第16 頁（耐食鹽水性能）

附著力：附著力一樣平常，用力刮，容易脫落。

使用之前肯定閱讀MSDS。

關于使用和廢棄請參照SDS 來操作。
