防止手機進水一向是用戶的痛點，增長防水功能顯明增長手機的耐用性和壽命，同時讓用戶擴大使用場景，實現水下拍攝提拔可玩性，另外，支撐隨意清洗將大大改善手機潔凈度，珍愛用戶健康。日韓等國家防水電子產品已經普遍應用，并成為消耗者選購的緊張指標。

　　新一代防水技術的成熟使得手機在增長防水功能的同時又不必像三防機那么癡肥，以索尼系列手機和三星旗艦S7/NOTE7為代表的旗艦型手機已經成熟應用最高等級的IP68防水功能，而蘋果最新發布的iPhone 7亦支撐IP67防水，手表支撐IP68 50m防水，蘋果歷來是技術風向標，有望引領明年國產品牌的跟進，且防水亦望從手機、手表周全延長至可穿戴等3C產品，亦能在汽車、醫療等多領域大有作為。預計明年國產品牌望周全參與防水創新，數百億市場爆發在即。

　　與工業應用相比，手機的防水工藝的各個環節(設計、制造、測試)要求更加嚴酷苛刻。從總體情況來看，要達到高等級的防水技術(IPX6以上)，必要多種工藝的配合，不同部位，防水的手段具有多樣性。部分地方工藝與傳統概念的防水方式差異較大，例如在麥克風和聽筒部分，因為必要傳導聲音，必須使用只能許可空氣分子通過，而不能讓水分子通過的特別工藝。總的來講，智能手機的防水技術在不同的部位采用不同的隔離方案，首先在外殼上以硅橡膠(圈、墊)密封和防水粘膠、聲學防水(防水透氣隔膜)，進一步采用電路板防水(納米材料覆膜)等多種方式，以達到高等級的防水結果。

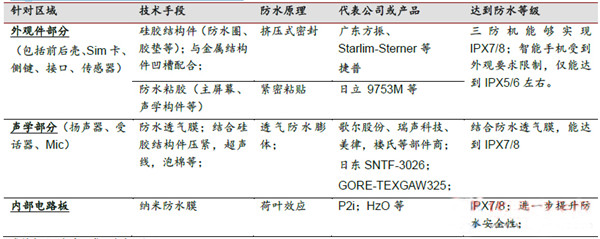

　　表1 防水技術產業鏈、代表產品、防水等級

　　1 硅橡膠密封是第一層級，核心是LSR 液體硅膠注射成型技術

　　相比其他類型橡膠，硅膠凸起表現在彈性精良、壓縮率高、耐熱耐寒耐化學溶劑、耐氧化、電絕緣、散熱等等。硅膠是以從石英中獲得的硅元素為基礎，并由硅原子粘附諸如甲基、乙烯基等側鏈而形成的飽和非極性橡膠。不同的側鏈會導致硅橡膠具有不同的特征。甲基乙烯基硅橡膠(VMQ)是應用較多的一種硅橡膠材料。硅膠質料一樣平常為凝膠狀，無色半透明，無味。重要特點是既耐高溫(最高300℃)又耐低溫(最低-100℃)，是目前最好耐寒、耐高溫橡膠;同時電絕緣性精良，對熱氧化和臭氧的穩固性很高，化學惰性大。瑕玷是機械強度較低，耐油、耐溶劑和耐酸堿性差，較難硫化，價格較貴。邵氏硬度有20至90度。

　　硅橡膠是目前防水結構件最佳選擇。目前結構件選擇使用的橡膠材料一樣平常考慮硅橡膠或者三元乙丙橡膠，選擇必須綜合考慮橡膠的性能，其中邵氏硬度、粘接要求、抗拉強度、伸長率、工作溫度、耐寒度、耐老化等是重要考慮的指標，硅橡膠盡管價格高于三元乙丙橡膠，但各方面性能均優于三元乙丙橡膠，因此成為電子產品防水首選材料。而液態硅橡膠加工又是其中的前沿技術。

　　除了襯墊以外，槽的設計也是關鍵點之一。槽的尺寸，橫截面積必需和襯墊變形量相適應，設計原則是，槽的截面積是襯墊的截面積。如許才能使得襯墊壓縮后完全容乃在槽內，使得槽的邊沿和蓋板緊密接觸，達到防水的結果。

　　在機身各處潛在進水口采用硅橡膠密封結構件(硅膠圈、硅膠墊)是保證消耗電子產品外殼不漏水的基礎手段。

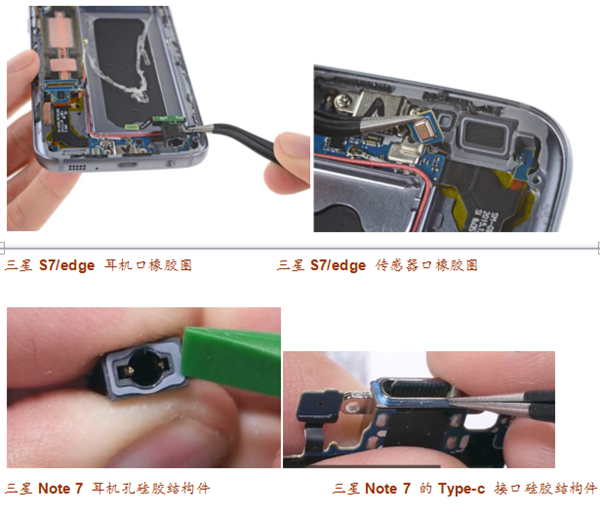

　　以防水智能機的代表三星S7 為例，我們歸納總結了它IP68 級防水的實現方案，重要是通過在Mic 口、耳機孔、側鍵、Sim 卡話&T card 卡托、Micro-USB 接口等處添加了與機殼緊密結合的硅膠圈/硅膠墊，此外在Cover Lens 和后蓋使用了泡棉密封。

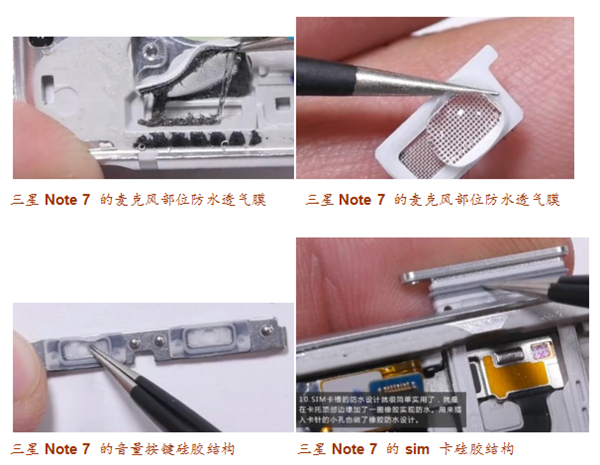

　　三星新款Note7 進一步驗證了硅膠密封的防水技術路線。我們從三星16年發布的新款Note7 的拆機照片分析，與Galaxy S7 類似，在耳機孔、Type-C 連接器、音量按鍵、Sim卡卡托、針孔等部位都加入了硅膠結構件。

　　從iPhone7 SIM 卡托照來看，在SIM卡托上面加入了硅膠結構，也側面反應了iPhone 7 的防水設計思路與我們總結的路線相同等。

　　從密封原理來講，橡膠密封是一種擠壓式密封。基本原理是寄托密封件發生彈性形變，在密封接觸面上面形成接觸壓力，只要接觸壓力大于密封介質的內壓，就不會發生泄漏。智能手機采用的防水硅膠結構件與傳統三防機防水技術相比差異偉大。智能手機對表面要求高，導致其防水硅膠結構件體積更小，細密度更高，并且要求與金屬嵌件或塑料緊密結合以實現可靠的防水結果。

　　與金屬嵌件和塑料復合成型的特別能力，使液態硅膠LSR 作為防水硅膠結構首選材料。LSR 具有浩繁上風和特點，例如優秀的電氣絕緣性能、耐老化性能，機械強度高、彈性好、成型快速方便，反應無副產物、無毒無味，使用溫度較寬，且安全衛生、產品可延長性強等好處，可制成不同形態、不同用途的系列化、差別化產品。目前LSR 的重要應用領域包括消耗電子、汽車、醫療器械和醫療用品等。對比三星S7 的機身各處的零組件(包括Sim 卡托、聽筒、Micro USB 接口、耳機孔等)，與以往組件的不同在于添加了LSR 與金屬件復合成型，保證了這些部位的防水可靠性。

　　目前硅膠密封圈(硅膠結構件)的核心加工生產技術是液體硅橡膠注射成型技術(LSR/LIM)。LSR 是Liquid Silicone Rubber 的縮寫，即液體硅橡膠，而LIM 是Injection moding liquid silicone rubber 的縮寫，即注射成型液體硅橡膠。注射成型是一種制造工藝，是指有肯定外形的模型，通過壓力將融溶狀況的膠體(液體硅膠)注入摸腔而成型。工藝原理是：將固態的硅膠，通過注射機器的壓力，用肯定的速度注入模具內，模具通過水道冷卻將硅膠固化而得到與設計模腔一樣的產品。注射成型是液體硅膠的一種加工方式，除注射成型外，液體硅橡膠還可以澆注成型和涂布成型，而大多數時候LSR 采用的是注射成型方式加工，因此LSR 也可稱為LIM。

　　LSR 典型的生產流程包括混合、注射、硫化、脫件等步驟。液體硅橡膠LSR 是雙組份加成型的，兩個組份A:B=1:1。A 組份中包括硅生膠，填料，催化劑和克制劑;B 組份包括硅生膠，填料，交聯劑和克制劑，使用鉑金催化劑，加在A 組份中，AB 組份都含有克制劑保證了常溫下液體硅橡膠幾乎不反應，通過注射出成型的方法加入模具，通過化學反應成彈性體系方式品。模具溫度通常在140℃-230℃范圍內。

　　LSR 與傳統熱塑性膠料加工存在諸多區別，增大加工難度。LSR 在收縮率、脫模、模具材料、冷流道體系、溫度控制等方面都與傳統熱塑材料加工存在較大區別，使得LSR的加工難度比通俗熱塑性膠要大。

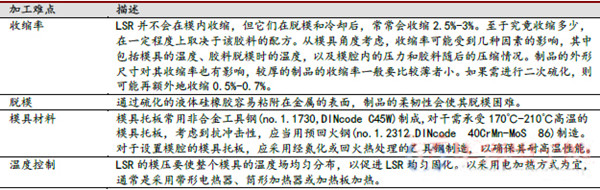

　　表2 LSR 加工難點

　　智能手機的防水硅膠圈多是在原有的金屬配件上進行二次成型，同時體型比一樣平常使用的硅膠圈更小，與機殼/配件配合程度要求更高，必要采用更加細密(微量)的注射成型技術，進一步提拔難度。細密注射成型關鍵在于模具制造、溫度控制、上料壓力控制等方面。模具制造難度在于毫米和微米級尺寸控制，進料等，溫度控制要求保證進料，脫模的溫度適宜穩固，上料壓力控制會影響產品是否會產氣憤孔、缺陷率等方面，直接影響最終防水功能的可靠性。

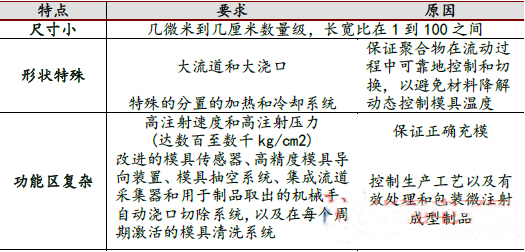

　　表3 微注射成型的工藝特性

　　基于我們的分析，用于消耗電子領域的防水硅膠結構件細密度和工藝控制要求高，單品價值量是一樣平常用于機械液壓領域和三防機的硅膠結構件的數倍。我們預計將來防水技術將加速滲透到在智能手機，平板和可穿戴設備三大方面，硅膠密封結構件將會是采用了防水技術的設備的基礎必備部件之一。依據這三大領域近三年的全球出貨量以及防水技術的滲透率對防水技術的市場空間進行估算，到2020 年防水硅膠結構件市場規模預計將達到30 億美金以上。

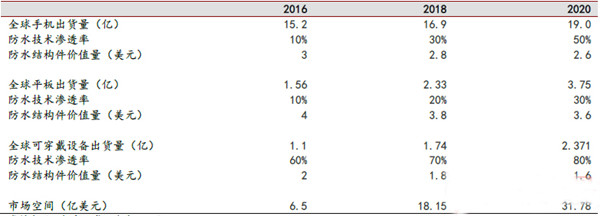

　　表4 硅膠防水結構件市場規模估測 資料來源：IDC

　　智能終端防水之外，LSR/LIM 細密加工技術在汽車和醫療健康領域的潛在市場空間更大。據Markets&Markets 估計，汽車用橡膠零部件受到輕質材料使用增長和排放標準進步、安全性和燃油經濟性的推動，到2020 年預計將達到405 億美元的市場規模，其中在汽車領域LSR 重要運用于汽車動力體系和電子體系的密封件、O 型環和一些部件的外觀加工等。醫療健康領域是因為LSR 具有優秀的生物惰性，因此廣泛應用在醫療器械、器官、醫療用品、整容等領域。汽車和醫療市場的廣闊空間為行業企業提供了充足高的延展空間。

　　2 防水引領聲學大升級，結構材料重設計提拔價值

　　除了橡膠結構件外，智能終端產品的聲學防水也是技術關鍵點之一。與橡膠密封不同，聲學防水要求保證防水的同時不影響聲音透過，同時保證部分散熱功能，因此其設計與橡膠密封有所不同。

　　我們?nèi)匀灰匀荢7 的聲學防水設計為例，一方面，S7 的聲學部件采用了硅膠和泡棉(雙色成型、超聲線、Nano-coating)防水結構件，另一方面在底部揚聲器開孔和揚聲器之間采用了防水透氣膜。代表產品是三星S7/edge 采用的高分子材料—GORE-TEX和粘合劑組成的薄膜產品，可以實現IP67/68 級別的防水結果。除了Gore-Tex 之外，防水透氣膜的供給商還包括日東化學等。

　　戈爾特斯(GORE-TEX)面料是美國W.L.Gore & Associates, Inc.(戈爾公司)獨家發明和生產的一種輕、薄、結實和耐用的薄膜，它具有防水、透氣和防風功能GORE-TEX。代表產品是GORE-TEX(R) 膨體聚四氟乙烯(ePTFE)。目前膨體聚四氟乙烯重要運用在醫療植入體、含氟聚合纖維、墊圈和密封劑、工業電子設備的高級介質材料中。

　　另外，聲學SPK BOX 的外殼塑料也必要用專用的防水塑料，價格提拔顯明。此外，在生產過程中，SPK BOX 結構的壓合也必要用專用的日本超聲波設備。

　　防水和立體聲驅動16-18 年聲學部件大升級，聲學結構復雜度提拔單個產品價值量。聲學構件的防水在原有結構上增加了防水透氣膜，同時還包括相干的橡膠結構件和粘膠等，加工復雜度大幅提拔。預計今明兩年蘋果產品將持續升級和換代聲學部件，新增防水功能，并提拔音效。據新一代iPhone7 已經實現揚聲器防水，明年防水等級會更高。

　　此外結合揚聲器立體聲的實現，聲學器件有望在16-18 年實現持續升級，聲學零部件的價格也有望大幅提拔(雙揚聲器增長40~50%單價，耳機增長30%左右)。

　　3 連接器防水防塵：應用領域極為廣闊，防水手段賡續升級

　　相對于消耗電子終端防水，連接器防水的概念已經大范圍應用在工業、通訊、消耗、汽車、軍工等多種領域。許多特別領域的連接器必要達到IP68 級別，甚至要求在10 米深的水中延續工作數天到數月。IP68 級別的防水連接器可分為電源類和數據類兩種。電源類重要用于水下照明、城市照明等;數據類連接器包括網線、USB 連接器、藍牙等。

　　典型的連接器防水方案也是通過在接口部分加裝O 型圈，密封圈等結構件完成防水功能。近年來，以金屬注射成型(MIM)為代表的制造工藝被使用于連接器，例如Tyco的IP68 級Micro USB 2.0 連接器，使用MIM(金屬注射成型)結構的不銹鋼外殼，實現了IP68 等級的防塵防水性能。

　　我們預計將來Type-C 接口也將會普及防水技術，進一步提拔Type-C 連接器工藝的難度和價值。以最新發布的三星Galaxy Note 7 為例，三星Galaxy Note7 的防塵防水級別與S7 同樣達到了IP68，理論上可以在1.5 米的水中浸泡半個小時。其采用的Type-C接口是裸露式的防塵防水設計，原理是機身的接口內部都采用了密封(硅膠結構)的設計，僅保留金屬觸點裸露在表面。此外，三星S7 的連接器接口能夠主動檢測是否干燥，假如過于濕潤，手機將主動屏蔽充電功能，以防短路。我們判斷三星在連接器部分采用了某種傳感器裝配，以提拔手機防水的安全性。預計將來這項黑科技也有望提拔滲透率，同時增長防水連接器的單價。

　　除了手機type-C 接口外，手機搭配的耳機接口也將實現防水功能。針對浩繁用戶在活動時可能出現的汗水滲中聽機接口，造成耳機接口失靈等題目，目前市面上已經有很多專業防汗耳機出售。我們判斷接下來伴隨手機等智能終端的防水功能的實現，手機搭配的耳機接口也將進一步實現防水功能。

　　4 電路板防水技術：新型納米材料涂層

　　電路板防水是智能終端防水的最后一道防線，重要技術方案是采用具有荷葉效應的高分子納米材料技術。高分子納米復合材料是指分散相尺寸至少有一維小于100 納米的復合材料。納米材料具有外觀效應、小尺寸效應、光學效應、量子尺寸效應、宏觀量子尺寸效應等特別性子,可以使涂料獲得的功能。其中一類的納米材料具備荷葉效應(或叫蓮花效應)，可以實現荷葉一樣平常的超強疏水性，作為防水材料，因為外觀張力的作用，落到涂層外觀上的水會變?yōu)樗椋粫茐碾娮釉O(shè)備的內部材料。

　　為電子設備增長防水納米涂層的方法是將電子設備放入到真空環境中，在低壓狀態下注入氣態的防水納米材料，使氣體圍困住電子設備，此時設備就會放出等離子體方便納米材料附著到電子設備外觀，進而凝固，電子設備的元件外觀都會包含一層納米材料。設計過程結束后，整個電子設備上的納米涂層厚度約為頭發直徑的千分之一，同時外觀比較光滑，具備了與荷葉相似的外觀。

　　我們列舉了幾家做涂層材料的公司。

　　l P2i 納米防水涂層技術：已經被華為P9 采用

　　P2i 公司成立于2004 年，起初是英國國防部國防科學技術實驗室的部屬機構，重要致力于各種防水技術的開發，在軍方的高標準要求和豐富背景支撐下，一向在防水技術領域處于絕對國際領先水準，是軍用科技轉民用的成功典型之一。在轉向民用市場后，P2i公司敏捷在各個領域大放光芒，其招牌的子品牌Aridion 重要針對手機、MP3 播放器和助聽器等電子設備， P2i 曾在MWC2012 年大會上將覆蓋涂層的iphone 和IPod 泡在水里運行，引發會場轟動，從而在在手機業界名聲大噪。

　　P2i 納米防水技術是指在產品整個外觀涂上一層厚度僅以納米計的聚合物，這層薄膜可以分子情勢附著在產品外觀，密不可分。該工藝可將外觀能量降低至極低的水平--低至PTFE(聚四氟乙烯)的三分之一，一旦與涂層接觸，液體就會凝結成水珠滾落，材料表面保持不變，因而具有極佳的防油防水性能。該技術可以加入到手機的各個層面及元件上，如許一來即使有液體流入到設備中，也不會對元件造成任何影響。看不見的抗液涂層的珍愛結果特別很是持久，可在相稱程度上削減故障保修和補綴成本，它最大的特點就是在不影響表面以及使用的情況下對機身進行珍愛。

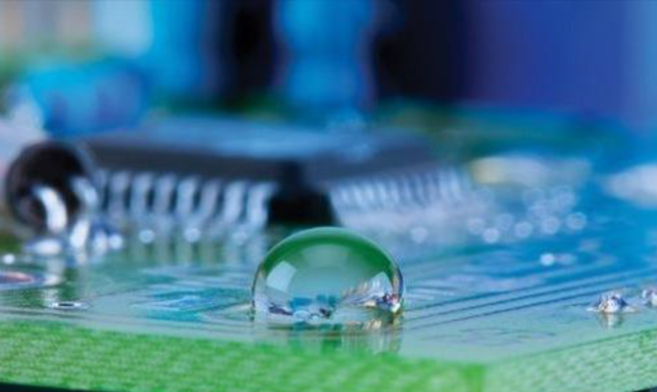

　　P2i 防水涂層圖示

　　P2i 防水濺納米防水涂層是整個手機組裝好之后的最后一道工序，手機要放入一個車間，在整個車間當中充斥著打碎成分子大小的納米涂成的涂料，防水涂料可以滲入手機內部，甚至主板都可以進行肯定程度上的珍愛。當打開SIM 卡防塵蓋直接向內部灌水，甩干之后仍舊可以正常開機。防水性能相稱強悍，可見防水涂層并不僅局限于手機正面。

　　P2i 公司歷史曾經與多家手機廠商合作，推出過諸如阿爾卡特One Touch、華為AscendD2、摩托羅拉XT910 等多款納米防水手機。目前P2i 與華為公司合作緊密，最新的型號包括旗艦設備 P8、P9 和 Mate S。

　　l HzO：李嘉誠投資的防水技術企業

　　HzO 是一家總部位于美國猶他州的高科技公司，擁有消耗者和工業電子組件方面的WaterBlock 技術。WaterBlock 技術是 HzO 外觀處理技術的商標名稱，該技術可以在電子元件外觀形成納米級的覆蓋物，從而防止電子元件遭受潮濕空氣，汗液和水分的腐蝕，可令手機、媒體播放器、筆記本等免受水及其他液體的腐蝕，屬于分子級的珍愛。

　　HzO 的納米薄膜技術能夠為電子產品實現IPX7 或者IP67 的防水標準，在一米深的水域?qū)崿F(xiàn)至少30 分鐘的珍愛。

　　HzO 目前擁有超過127 項專利，包括的材料，工藝，設備和生態體系， HZO 提供了一個可擴展的終端到終端的解決方案，設備制造商和制造商，讓他們通過提供可在任何地方使用電子設備往返答消耗者的需求。除了消耗電子領域，HzO 還盼望將該技術集成到汽車、軍事裝備及引擎、太陽能以及工業應用上。

　　HZO 已經珍愛過萬的設備，包括一些世界頂級消耗品牌，并與很多新興的可穿戴技術空間的創新者。我們還與跨越各種其他行業，包括生命科學，醫療器械，汽車，航空航天，軍事等公司合作。

　　2011 年李嘉誠的私募創立期投資管理機構Horizons Ventures 對防水腐蝕技術公司HzO 進行了優先股本投資,已獲其300 萬美元的股權。

　　2012 年1 月初 HzO 透露表現，正與蘋果洽談，可能將其防水技術用于將來iPhone 或其它設備。

　　l Liquipel：獲萬萬美元融資的防水技術公司

　　Liquipel 是美國加州一家高科技公司，在CES 2012 中 Liquipel 展示了其納米珍愛涂層技術，通過采用該技術可使手機泡在水里，不會對手機造成損害。Liquipel 防水方案是將納米材料在真空環境下以氣態情勢噴在電子設備外表，形成“防水外套”，以實現本來不具備三防能力的產品增長防水功能，據該公司主管介紹，新一代的防水技術可以達到IPX7 級別，也就是說采用該技術的設備可正常在一米的水下停頓30 分鐘。2012年Liquipel 公布獲得一萬萬美元融資。

　　Liquipel 鍍膜的方式是把機體放在一個罐狀物中，然后通過制造接近真空的低壓環境，將注入的液體防水物質變成氣態，同時機器內部有扇風的膜瓣，使氣體能覆蓋到該設備內部的每一個角落(只要機身有一丁點縫隙就能進入)，氣體冷卻之后就是防水涂層。

　　經過Liquipel 處理的電子產品防水能力是不同的，從低到高有分成許多級，最低的I 級代表有iPod nano 6，EVO 4G LTE 和Atrix，這些產品只能防止濺水。II 級代表有iPad，iPod shuffle 6，Galaxy S III，這一級的產品不測掉到水中也沒題目，但是不能長時間浸泡。最高的III 級，包括iPhone 4S，ONE X，Galaxy Nexus 和RAZR。這一級別的產品防水能力最強，可以承受滂沱大雨和液體的浸泡。

　　2012 年Liquipel 香港店于九龍灣開業，可以為智能手機和平板電腦進行加入納米涂層的防水服務。目前香港店的價格為：手機防水處理449 元港幣(折合人民幣408 元)，平板防水559 元港幣(人民幣457 元)。

　　5 OLED 表現屏防水要求較高，阻隔膜受益最大

　　OLED 表現技術被公認是繼陰極射線管(CRT)、液晶表現(LCD)、等離子表現(PDP)之后的新一代表現技術。目前OLED 技術已經成熟，有望漸漸替換LCD 擴大滲透率，行業相干投資也如火如荼。國際表現巨頭三星、LG、友達、Sharp 等投入巨資擴大產能，國內京東方、深天馬、華星光電等也在加緊進行產線擴建，產能有望在2017 年底到2018年周全爆發。

　　LED 有機材料對水和氧氣敏感，遇水或遇氧容易發生反應而失效，所以 OLED 封裝材料必要具有優秀的阻隔性能，尤其是基板和封裝蓋板的阻隔性能要更好。

　　OLED 器件的基本原理是通過正負載流子注入有機半導體薄膜后復合產生發光。壽命相對較短是目前制約OLED 商業化的緊張因素之一。研究注解,空氣中的水汽和氧氣等成分對OLED 的壽命影響很大，其緣故原由重要是:OLED 器件工作時要從陰極注入電子,這就要求陰極功函數越低越好,但做陰極的這些金屬如鋁、鎂、鈣等,一樣平常比較活波,易與滲透進來的水汽發生反應。另外,水汽還會與空穴傳輸層以及電子傳輸層(ETL)發生化學反應,這些反應都會引起器件失效。

　　OLED 表現(包括柔性O(shè)LED 表現)涉及的膜材料包括阻隔膜、ITO 導電膜、PI 膜、COP 偏光膜、反射膜、增亮膜等等，其中在(柔性)基板和蓋板外觀沉積多層堆疊結構和粘貼阻隔膜是重要的防水實現情勢。沉積的方式與電路板沉積納米防水材料相接近，重要有磁控濺射法、電子束蒸鍍法或等離子體加強化學氣相沉積法等等。同時，硬屏OLED 和柔性O(shè)LED 都必要用到水汽阻隔膜，柔性O(shè)LED 更是兩面都必要用到。目前最先發展阻隔膜的公司是3M，國內京東方等企業用的膜都來自3M，單價較高。

　　阻隔膜處于爆發的前夕，目前國內有一些企業正處于送樣測試階段。將來行業將伴隨OLED 滲透率的賡續提拔市場空間敏捷增加。

　　6 防水氣密性檢測對設備提出特別要求

　　對于手機防水技術，后期的檢測是比較特別的一環，全檢、氣壓檢查法都是其特性之一，同時，為了保證防水的可靠性，手機必須逐個檢測，這對防水檢測設備的便利性也提出了更高的要求。

　　防水檢測代表性的方法有三種：差壓法、壓力表法、歪量法。差壓法和歪量法的正確度都比壓力表法高，但差壓法耗材成本低。一樣平常電子產品要求測試正確度較高，因此差壓法和歪量法較常用在手機、手表等消耗電子領域。

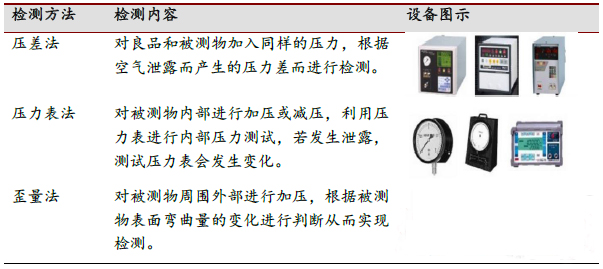

　　表5 三種防水的測試方法和設備

　　7 蘋果的防水“黑科技”如何組合值得期待

　　蘋果在防水題目上也在努力嘗試了差異化的解決方案。我們下面梳理了蘋果這兩年的專利情況，窺探手機巨頭在防水方面的新思路。

　　“通過孔口排出液體”(Liquid expulsion from an orifice)

　　這是蘋果去年11月宣布的一項防水專利。根據專利描述，喇叭和麥克風的腔體最外側均添加了一層導電元件，其與電極和濕度傳感器連接。當濕度傳感器檢測到液體時，導電元件的電荷分布會在腔體壁內發生改變，從而調整特定區域的疏水性能，達到與液體相吸或相斥的結果。通過這種方法，流入的液體則可以通過某些孔洞排出而舛錯內部元器件造成危險。

　　這種相比“防水”而已更接近于“排水”的措施詳細結果我們?nèi)缃癫坏枚@一另辟蹊徑的新方式或許會給防水技術廠商一些新的啟示。畢竟，這么久以來蘋果就是一向在做如許的事情。

　　“隱蔽式接口的電子器件”(Electronic Device with Hidden Connector)

　　蘋果在這項專利里描述了一種具有高彈力的橡膠部件，這一部件將被至于充電和耳機接口。當數據線或者耳機接口插入的時候橡膠能被撐開，從而實現正常的連接功能。而當接頭被拔出時，橡膠又能自立修復，從而堵住接口。美國專利商標局透露表現，這種材料重要為硅膠材料或聚硅氧烷，在理想情況下至少能夠恢復其90%的原始抗拉強度。

　　這一專利可以使得耳機孔在防水型iPhone中得以保留，估計屬于蘋果的“后手”型方案。

　　“耐液聲學設備”(Liquid resistant acoustic device)

　　這項專利中，一種特制的“網格雨傘”(meshumbrella)可被安裝在揚聲器與設備外殼的底部孔口之間。通過O型環或類似的機制，這種聲學模塊可以與主體設備相連，從而形成一個密封的環境。液體流入接觸到“網格雨傘”時會被導流走，從而減小網格層(meshlayer)的壓力，降低潛在的損害。此外，蘋果可能將通過在網外覆蓋一層疏水涂層并在內部使用親水涂料的方式，雙管齊下，進一步優化其防水結構。

　　除了以上三個專利以外，蘋果也申請了行使電漿輔助化學蒸鍍(PACVD)技術在主板上鍍上厚度為0.1-1μm之間的防水薄膜以及防水覆蓋密封按鈕等專利。將來蘋果將如何組合這些“黑科技”專利，從而使iPhone的防水結果達到最佳，將是大家特別很是關注的焦點。
