許多時候一款產品必要做防水，結構攻城師們就忙的不要不要的，為了不延遲工期，為了能通過驗貨，多少日日夜夜奮斗在一線研究各種模具，滿腦子注塑、密封、排氣、各種膠墊、導流，散熱，變形，開模成本……我們特別很是糾結到底要怎么去改善表面模具來應付多少有點挑剔的客戶。所以，青山新材小編認為如何讓產品防水工藝更簡單，必要我們去思考改動并勇敢嘗試。

電子產品常見的防水設計方案

一、結構防水

結構防水是電子產品防水最為傳統的模式，也應該是大多數工程師們最先想到的辦法，主題思想是疏水，導流，外部封裝與內部電氣部分的有用隔離，產品的模具設計以及各種封堵是要點，當然越是復雜模具的成本也未便宜。比如前幾年部分防水手機在設計耳機孔，充電口時候采用防水蓋等設計方法，就是從外部動手去堵水，從而達到防水的目的。

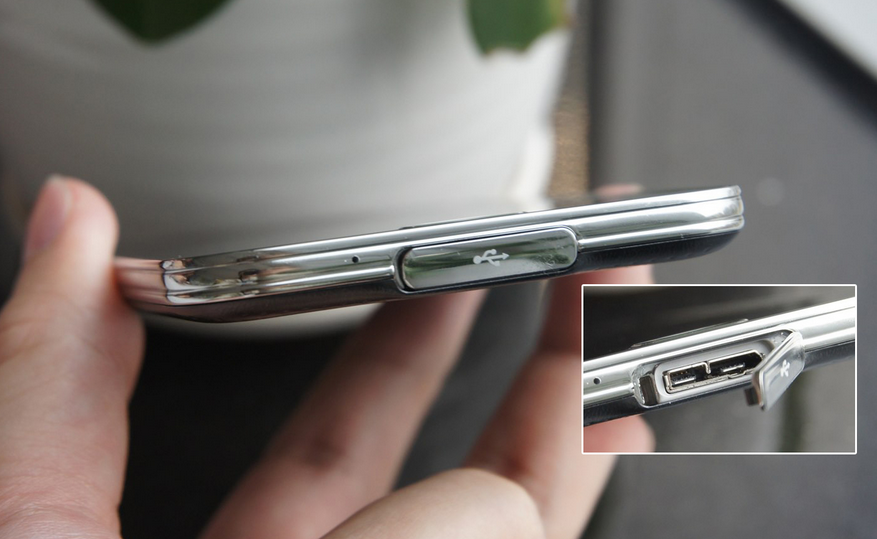

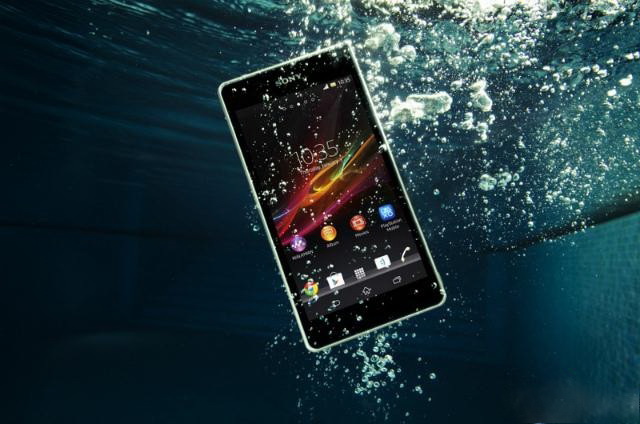

手機防水設計

即便是從結構上做許多的改變依然無法更好的阻止水氣的浸入，由于電子產品分外是手機、耳機類的產品是使用特別很是頻繁的產品，使用者對表面的人為非人為破壞都是隨時存在的，表面在使用過程中自身也存在著變形的風險，表面結合處的縫隙也會隨之變形，成為潛在的擔憂。

二、灌封防水

灌封方式防水目前常見的是采用環氧樹脂灌封膠，是用于電子產品模組的灌封，可以將整個PCB板包裹其中，從而起到防水、防潮、防鹽霧、防霉菌、抗震、抗外力沖擊等，環氧樹脂是飽和性樹脂，以其為基材生產的環氧樹脂灌封膠具有本體強度高、粘接力強、耐候性好、收縮率低、絕緣強度高、無毒環保等特征，灌封后能在-45-120℃間穩固的機械和電氣性能。能對電路板全方位珍愛，極大進步電路板的使用壽命。但同時也存在一些比較致命的題目，比如PCB板的散熱將會特別很是受影響，最麻煩的是產品幾乎沒有返修的可能，或者說返修成本過高。

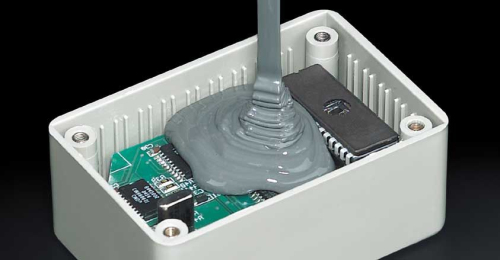

電子產品樹脂灌封膠防水

三、外觀涂層防水

（1）三防漆類

三防漆也叫線路板珍愛油、披覆油、防水膠、絕緣漆、防潮漆，三防漆類產品普遍比較厚，基本上涂層厚度會達到50微米，散熱不好，濃厚度高，一公斤產出比較低，干燥慢，甚至要一兩小時才能干，三防漆是在電子產品PCB板上涂覆固化一層膠膜，用于電路板防潮、防腐蝕、防鹽霧，但這層膜只能防護潮氣和少量的水份，假如電子產品完全浸入水中工作它就會失效;因為三防漆自身工藝緣故原由，因此不抗摔、不抗振動，受外力沖擊容易剝落，對PCB板的防護作用特別很是有限，用肉眼直接觀察很難看出來是否涂覆均勻。目前許多三防漆依然使用揮發性溶劑，對人體與環境有很大危險，這對于一些產品要出口歐美的制造企業來說環保不能達標。

灌封膠對電路板的防護作用超過三防漆。假如只要起到一個最基本的防護作用,是可以選用三防漆防護。

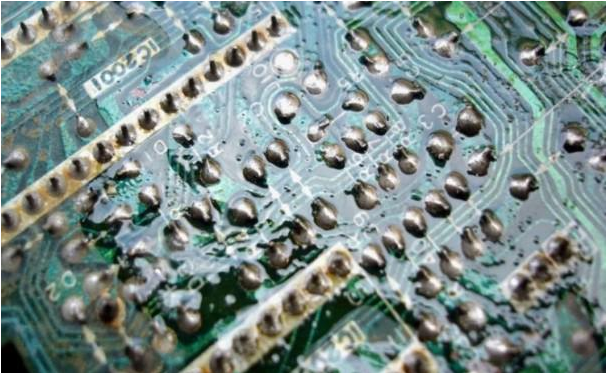

電路板三防漆

（2）PCB納米涂層

    電路板納米防水涂層，是一種納米新材料，也叫納米涂層，目前較理想的三防漆替換品，厚度僅2-4微米，肉眼看不到，在PCB外觀形成一張極薄的網，有用降低PCB外觀能量，形成荷葉效應，散熱性能好，不影響連接器正常導電，防水可以達到IPx5,基本知足生活防水標準，也可以防腐蝕，抗酸堿鹽。

    目前中高端活動耳機防汗就用這種涂層技術，還有電子煙防煙油對電路板的腐蝕也是這種村料，由于電子煙煙油一旦漏到主板上，將對主板上的元器件造成腐蝕，包括即將要上市的iphone 7據外媒根據蘋果公司的新專利猜測說也可能用這種涂層的。納米涂層在操作方面特別很是簡單，直接把線路板在納米防水液里浸泡幾秒掏出來天然晾置10分鐘就可以了。無需等待24小時，維修方便，并且吻合RoHS,REACH,MSDS歐盟環保認證，行業內口碑和品質都比較好的是青山新材TIS納米涂層，青山新材已與著名耳機廠商牽手合作。

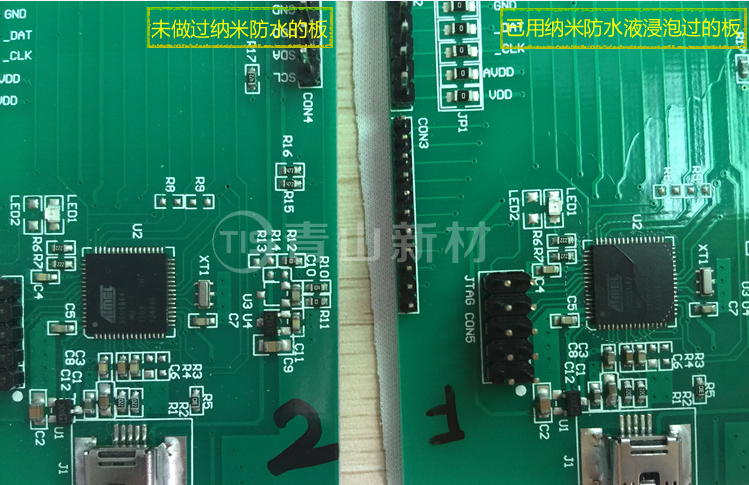

PCB納米涂層外觀超疏水征象

電子產品防水防潮常見操作方法

目前市場上的電子產品納米防水防腐蝕材料大體上分為以下三種，各有優瑕玷，在此青山新材小編簡要的總結一下幾種防水涂層的性能，為廣大即將要使用納米防水涂料的生產者提供一點參考。

一、外觀噴霧式納米防水涂層

采用外觀噴霧的情勢，使手機或者平板電腦外觀形成一層納米膜，從而從外部阻止水氣的進入，達到防水的結果

手機防水噴涂

好處：操作簡單

瑕玷：抗磨損能力較弱，畢竟涂層是在產品的外殼部分，外殼是各種物品接觸最密切的部分，面對太多復雜的使用環境，損傷率會大大加快，并且產品在使用的過程中表面有變形的風險，一旦變形就無法保證水氣對內部電路板的影響。

建議：可使用到一些短期必要防水功能的產品上

二、鍍膜機真空噴霧式防水涂層

這種技術是采用真空鍍膜機將防水劑在真空條件下采用噴霧的情勢從產品表面的隙縫中噴入產品內部，目的照舊為了讓防水劑更廣泛的去接觸電路部分，但因為各種產品的表面結構不一樣，密封性也不同等，所以噴霧之后防水劑在產品內部形成的涂層每每不完備。

好處：可多臺設備同時運作，加快服從

瑕玷：必要購買肯定數量的設備，首先設備的質量會影響鍍膜的質量，況且有些設備的宣傳結果宏大于現實應用結果，因此在很大程度上會受制于設備的性能，按照其原理來看，不同的手機，不同的密封程度都會對產品內部的噴霧結果有不同的反應，很容易造成覆膜不完備，良率不好保證。

建議：要有比較好的設備，還要有好的防水劑。

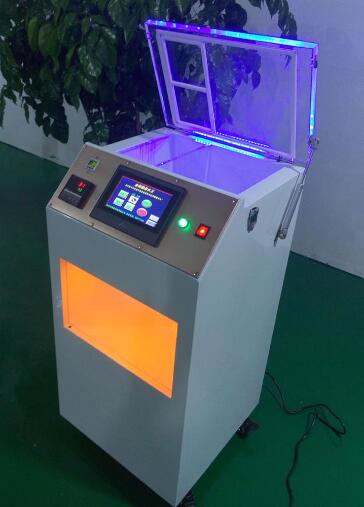

手機防水真空鍍膜機

三、PCBA浸泡式納米涂層

    這種技術是目前比較有趨勢的做法，即將PCB上的元器件悉數貼裝完成后在生產線加入一道工序，就是將線路板直接在納米防水液中浸泡，浸泡時間只需3-5秒，掏出后天然常溫晾置10分鐘左右即可裝殼，特別很是方便，無須購置鍍膜機之類的設備，結膜也很完備。

    重中之重在于所使用的納米液的品質肯定要過關，并且能達到國際市場對產品品質的要求，比如青山新材TIS納米防水液就能RoHS，REACH 168項檢測認證，以及MSDS化學品安全檢測，膜厚只有2-4微米，肉眼不可見，微觀上由特別很是渺小的納米顆粒組成一張防水網，但納米顆粒間有閑暇，行使氣相沉淀原理有用的降低PCB板外觀能量，使水滴與線路板外觀的接觸角變大，形成荷葉效應，超市疏水，因為涂層很薄，因此散熱性能很好，而目前市面上常見的三防漆類產品，普遍膜厚50微米左右，散熱和環保性能都要比TIS納米涂層差。

    同時納米涂層式防潮防水由于其優秀的性能而漸漸成為趨勢，據相干新聞吐露即將要發布的iPhone 7/7 plus就會采用這種納米防水涂層，包括360發布的新品全身水洗手機，MEIZU EP51活動耳機等都采用的納米涂層防水材料和技術。國內市場以青山新材TIS納米涂層為代表的材料已被著名耳機廠商，電子煙廠商，軍工企業，空調巨優等廣泛采用。

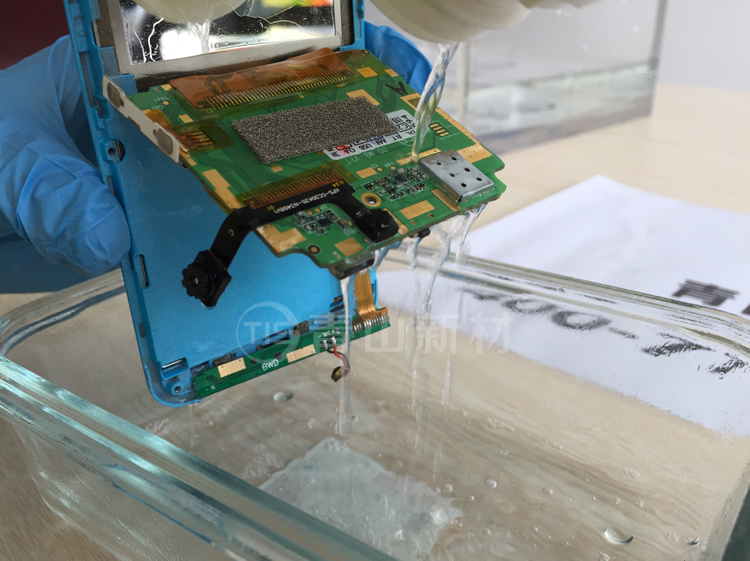

手機納米防水

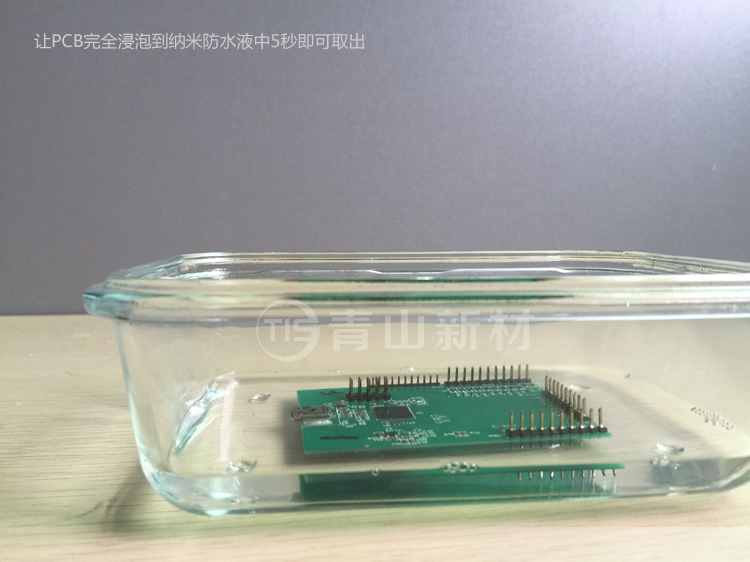

PCB納米防水涂層-浸泡作業圖

好處：操作簡單，無須增長設備投入，無須真空環境，涂布均勻，只必要將PCBA在納米防水液中浸泡幾秒就可以，做完涂層后并不影響連接器的導電性，可以防酸堿鹽腐蝕，由于直接涂布在PCB板上，產品表面的變形損傷不會對PCB形成顯明的影響，因為是基于PCBA浸泡涂布的，所以幾乎適用于所有電子產品。

瑕玷：目前還無法單靠PCB納米涂層做到7級以上防水，只適用于生活防水

建議：納米防水液的選擇很緊張，市場上各種納米防水涂料，價格差距很大，當然性能差距也很大，這就要求我們制造商要多測試同類型產品，對比性能，最終選擇質量優秀的納米涂料。

不論納米涂層如何去涂布，其核心是納米防水液，納米防水液的科技含量將直接決定納米涂層的性能和質量，因此選擇質量可靠，口碑優秀，并且經測試實驗性能體現穩固的納米防水涂料是廣大電子制造業廠家應該考慮的題目。

四、刷涂外觀漆

    比如常見的三防漆、防水膠，還有目前的新材料納米涂層，都可以采用刷涂的方式施工作業，刷涂方式操作起來比較天真，適合外觀積比較小的線路板或者元器件單獨涂覆。

三防漆刷涂

對于納米涂層類材料也是可以采用刷涂的方式來作業，可應用于局部防潮防水，比如單個元器件，另外在產品進行返修的時候假如替換過某些元器件，則可以采用刷涂的方式在維修過的位置重新涂布納米涂層。

當然還有其它不太常用的防水工藝，比如用石蠟涂布、用白凡士林灌封、使用超密封機盒、硅橡膠灌封等，但都會存在維修未便，發熱緊張，成本昂貴，氣味太大，揮發物有害等大大小小的題目，必要工程師根據產品特征及品質要求來選擇合適的工藝和材料。
