隨著時代的發展，電子產品技術的不斷革新。高新技術與智能化的發展，精密的電子設備元件需要適應各種惡劣的工作環境，達到工業對其更高的要求：高可靠，小型化，抗干擾等等。因此，電子零部件的環境適應性和防護力就成了重中之重。

        新三防技術——Parylene真空納米鍍膜技術

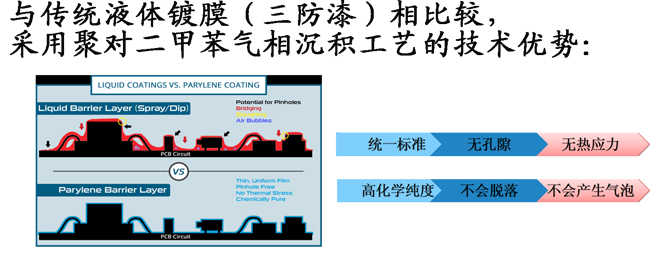

        傳統的“三防工藝”指的是防水、防潮、防塵的“三防”，而新的三防技術究竟在什么樣的程度上力壓舊的三防技術，主要是在于一種鍍膜技術的發展——Parylene真空納米鍍膜技術。

       Parylene鍍膜技術廣泛用于航空航天、電路板、LED 、磁性材料、傳感器、硅橡膠、密封件、醫療器械、珍貴文物等領域。經Parylene涂敷后的產品具有極高的絕緣強度和耐高低溫、抗腐蝕、耐酸堿、潤滑、防塵、防潮、防銹、透明、防水、抗老化、生物相容性等作用。

       Parylene是一種保護性高分子材料，中文名聚對二甲苯，它可在真空下氣相沉積，Parylene活性分子的良好穿透力能在元件內部、底部，周圍形成無針孔，并厚度均勻的透明絕緣涂層，給元件提供了一個完整的優質防護涂層，抵御酸堿、鹽霧、霉菌及各種腐蝕性氣件的侵害，因為Parylene不是液體，所以涂敷過程中不會聚集，橋接式形成彎月面。

派瑞林粉末原料

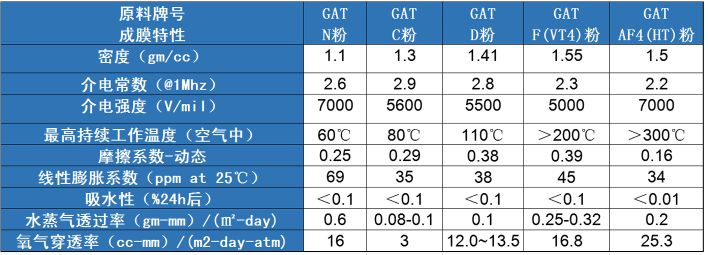

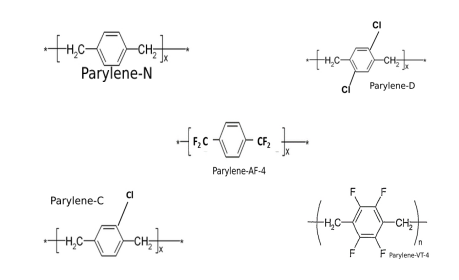

根據分子結構不同，Parylene可分為： N型、C型、 D型、F型、HT型等多種類型。

Parylene真空氣相鍍膜的特點

1,生物相容性（用于各種植入物和其他醫療器械），符合FDA（Class VI）.

2,化學惰性（無反應性），具有很高的耐化學性（鹽，酸，堿，溶劑）。

3,采用CVD工藝 - 在室溫下鍍膜，對涂覆敏感部件沒有熱應力。

4,高度共形 - 可在尖角上覆膜并穿透小毛孔，它不會形成彎月面，也不會聚集或遮擋極其精    細的幾何圖形。

5,納米涂層，滲透力強，可滲入SMD器件底部，可實現完整、連續、無針孔.

6,透氣性非常低，不含針孔，并提供出色的防水和防潮層。

7,具有高介電強度和低介電常數，超薄的絕緣層，能耐高電壓。

8,光學透明，無色。可以涂上光學元件。

9,疏水薄膜，表面能量低，良好的干膜潤滑性。

10,涂層可以承受極端低溫，低至-60°C。

11,抗輻射、無放氣，用于航空航天應用以及γ射線和電子束滅菌。

12,符合美軍標MIL I-46058C。

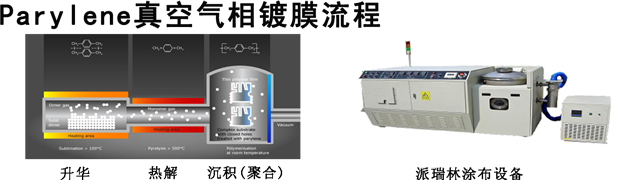

       采用真空氣相沉積工藝制備（CVD）的0.1-100um薄膜涂層，厚度均勻，致密無針孔、透明無應力、不含助劑、不損傷工件、有優異的電絕緣性和防護性，是當代最有效的防潮、防霉、防腐、防鹽霧涂層材料。
