公司介紹:

上海派拉綸生物技術有限公司是一家以Parylene特別涂層技術加工服務為經營主業的高新技術企業。公司擁有萬級及局部百級的潔凈廠房，通過了ISO9001-2008質量管理系統認證，以及ISO14001-2004環境管理系統認證。公司在Parylene等特別涂層領域具有壯大的開發創新能力, 擁有成熟穩固的生產工藝以及面向全球的市場運營能力.所經營的Parylene涂層等在醫療設計與制造、生物醫學、汽車電子、航天航空、軍事工業防護、控制體系、文物珍愛等領域廣泛應用，并與浩繁國內外的行業向導者以及聞名科研院所及高校建立起了優秀的合作關系。

產品簡介:

1/ Parylene涂層-----世界頂級防護涂層

Parylene(中文稱:派拉綸、聚對二甲苯，或派瑞林)是對一系列獨特的高聚物的一個通常的稱呼。這個家庭中基本的成員稱作Parylene，即聚對二甲苯，是一種完全線性的高度結晶結構的材料。
　　Parylene用獨特的真空氣相沉積工藝制備，由活性小分子在基材外觀""生長""出完全敷形的聚合物薄膜涂層，它能涂敷到各種外形的外觀，包括尖銳的棱邊，裂縫里和內外觀。這種室溫沉積制備的0.1-100微米薄膜涂層，厚度均勻、致密無針孔、透明無應力、不含助劑、不損傷工件、有優秀的電絕緣性和防護性，是現代最有用的防潮、防霉、防腐、防鹽霧涂層材料。
　　Parylene N是一種很好的介電材料，具有特別很是低的介質損耗、高絕緣強度以及不隨頻率轉變的介電常數。它是所有Parylene中穿透能力最高的一種。
　　Parylene C，是系列中第二個具有商業價值的成員。它由雷同的單體系方式成，只是將其中一個芳香烴氫原子用一個氯原子所庖代了。Parylene C將優秀的電性能，物理性能結合在一路，并且對于潮濕和其它腐蝕性氣體具有低滲透性。除了可以提供真正的無針孔覆形隔離外，Parylene C是涂敷緊張電路板的首選材料。
　　Parylene D，是系列中的第三個成員，它由雷同的單體系方式成，只是將其中兩個芳香烴氫原子被氯原子庖代。 Parylene D的性子與Parylene C相似，但是具有更高的耐熱能力。
　　Parylene F4, 該材料具有更低的介電常數(即透波性能好) 、好的穩固性和防水、防霉、防鹽霧性能.短期耐溫可達450攝氏度,長期耐溫可達350攝氏度,并具有強的抗紫外線能力.更適合作為高頻微波器件的防護材料.

2/專業供應Parylene二聚體質料

　　Parylene二聚體質料重要有Parylene N、C和F4三種。 Parylene質料的適用每每需結合專業的涂敷工藝微調，來獲取適當的涂敷參數，這將對于涂層質量有著很大的影響，本公司可專業提供高性能高穩固性的二聚體質料及相干使用參數。
　　Parylene二聚系統列，表面為白色大顆粒或粉末，是用于Parylene聚合物沉積過程的化學產物母體，其質量是至關緊張的。
　　針對人體詳細事項：Parylene質料對人體有輕度刺激，不能吞服和進入眼睛，接觸皮膚后需清洗，沒有關于毒性介紹的資料，沒有爆炸極限資料。在美國、加拿大等國及國際空運、海運組織均未被列入傷害物品清單；
　　儲存：儲存時容器應蓋緊，闊別火源,熱源和日光；
　　有用期：在妥帖保存狀況下，有用期會在20年以上,因此次產品幾乎沒有有用期的說法。

3/Parylene涂層設備

在提供Parylene加工服務的同時，我們可出售或定做各種Parylene涂敷設備以及配套的清洗機、等離子處理、噴砂處理等外觀處理設備，并提供響應技術服務.

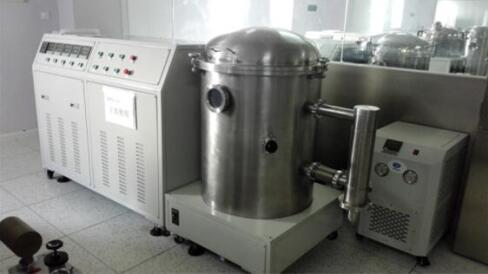

Shanghai Parylene Coating System-PAL100L
5-100立升可單獨進行訂制
適合科研院所與高校進行科學研究小型和小批量電路板，電子元器件的涂敷和維修，主動工藝監控。

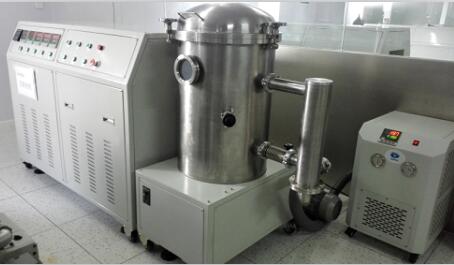

Shanghai Parylene Coating System-PAL200L

生產型設備立式100-200立升沉積室，適合電路板等靜態擺放產品批量涂敷加工，主動工藝監控，可選購偶聯劑蒸涂裝配和記錄儀進行配套使用。

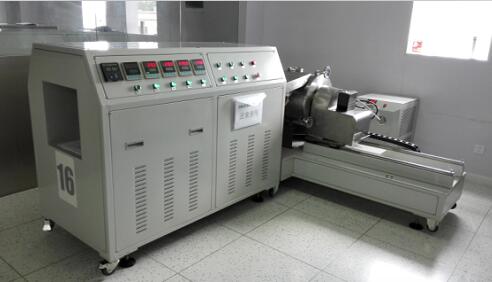

hanghai Parylene Coating System-PAL150W

W系列臥式沉積室有50-200立升等幾種容積，適合釹鐵硼、鐵氧體等小型元器件在里面進舉措態無支點翻轉涂敷，主動工藝監控，可選購記錄儀配套使用。

。

4/Parylene涂層輔料

　　Parylene涂敷加工服務屬于一種特別很是專業的領域，我們在出售或定做各種Parylene涂敷設備，并提供質料以及響應技術服務的同時，依據我們多年的涂敷經驗積累了較周全的各類配套涂敷的輔助材料，各類產品外觀化學清洗試劑，珍愛膠帶、膠劑等密封掩膜材料，針對各種產品所設計的掩膜夾具等。

重要性能Main Properties

1/Parylene電氣性能

a.薄膜絕緣性能 ParyleneC和ParyleneN的薄膜擊穿電壓　　Parylene的特征之一是它們可以形成極薄的膜層。ParyleneN薄膜和C薄膜的直流擊穿電壓被確定與高聚物厚度有肯定的關系。圖3畫出了相干的曲線。對于5個微米（0.0002inch）以下的薄膜,這方面的性能ParyleneC要強于ParyleneN。這些數據注解，兩種 Parylene材料都具有很好的絕緣性能，即使厚度小于1個微米。隨著厚度的減小，單位厚度的擊穿電壓一樣平常將升高。 b.電路板絕緣阻抗　　Parylene是一種具有優秀性能的敷形涂層材料，問世后首先在電子領域得到了應用。被列入美軍標46058C以及國軍標GJB150.7.1986許可作為軍用印刷電路板的敷形涂層材料，涂層厚度為0.0005-0.002英寸。　　作為電子電路的防護涂層，Parylene不需另加防霉劑，自己防霉能達零級。在鹽霧實驗中，與其它涂層相比，Parylene防護的電路電阻幾乎不降落，其它涂層則都有較大的降落。很薄的Parylene涂層能提供優秀的防護性能，還有利于電路板工作熱量的消失，因此作為防護涂層Parylene能使電路具有更高的可靠性，分外是小型高密集度電子電路的防護，Parylene更表現出其獨到的上風。　　關于Parylene涂層提供的珍愛能力的一項關鍵的測試是將電路板上測試對象進行涂敷（如同MIL-I=46058C所描述的），并且在一種溫度——濕度循環下進行絕緣阻抗測試（MIL-STD-202,方式106和方式302）。　　簡而言之，這項測試包括10個循環周期（天天一個循環），天天循環包括7個步驟。這7個步驟的范圍從低溫度低濕度（25℃，50℅RH）到更加苛刻的條件（65℃，90℅RH）.10天中每個循環都以65℃，90℅RH這一步作為最初讀數,如圖3:圖3.ParyleneC涂敷電路板交變濕熱試驗絕緣電（歐姆）MIL-STD-202方法302 　　對于ParyleneC的厚度從0.002英寸到0.0001英寸的測試效果如表2.很故意思的是，即使對于特別很是薄的涂層（0.0001英寸），絕緣阻抗值也比規定的規格高出一個數量級。 c.介電性能 Parylene介電性能與溫度的關系　　Parylene還具有極好的介點性能。因為其高介電強度，它們可被制作成延續薄膜，并不含傳統涂層所有的缺陷和添補劑；缺陷和添補劑都可以削減介電強度。

2/物理和機械性能

Parylene的物理和機械性能。

因為高的分子量（~500，000）和高的熔點以及結晶性，Parylene不能通過傳統的方法例如擠壓成形或鑄造來形成。在175℃以下時，熔點有機或其它溶劑的能力極低，所以不能通過澆鑄來形成。當Parylene高聚物由測試面板支持時，沖擊阻抗比較高。涂敷在“Q”鋼板上的厚度為0.001英寸的ParylengC在Gardner落球撞擊測試的效果在250in-lb的范圍內。磨耗性能（用Taber磨損機測試，使用1000克的“Calibrase”輪），ParyleneC為22.5，ParyleneN為8.8.比較而言，聚四氟乙為8.4，高沖擊聚氯乙烯為24.4，環氧樹脂為41.9，聚氨酯為59.5.

3/熱性能、低溫文真空特征

1.熱性能

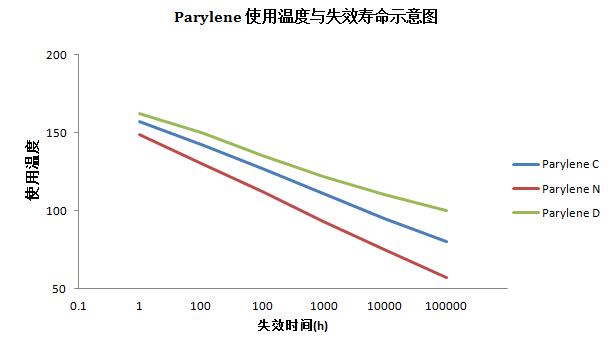

圖—Parylenes N、C和D受溫度影響后的有用使用壽命。失效=拉伸強度降低50%

　　根據Arrhenius外推法的數據，ParyleneC預計可以暴露在持續100℃的空氣下10年（100，000小時）。在無氧的氣體環境或者在真空狀況下，Parylene估計可以暴露在220℃的溫度下持續雷同的時間。在所有的情況下，高溫降低使用壽命。假如應用的環境要求接近或者超過了這個時間——溫度——空氣環境，建議用更接近現實使用環境的條件進行悉數的測試。
　　Parylene可以經過韌化來進步擊穿阻抗，進步硬度及改動摩擦阻抗。這是密度和結晶度進步的效果。

2.低溫性能

　　用ParyleneC涂敷的鋼板，在–160℃的液氮中冷卻，在Gardner落體試驗中可以承受超過100in-lb的沖擊。相比之下，室溫下為 250in-lb。無支持的0.002英寸的ParyleneC薄膜在–165℃下可以彎折180°6次才失效。相比膠而言，聚乙烯、聚氨酯和聚四氟乙烯分別為3次、2次和1次。從2°（–271℃）到室溫環境的過程對電氣和物理性能都沒有影響。
　　對于ParyleneC的厚度從0.002英寸到0.0001英寸的測試效果如表2.很故意思的是，即使對于特別很是薄的涂層（0.0001英寸），絕緣阻抗值也比規定的規格高出一個數量級。

3.真空穩固性

　　在噴氣推動實驗室中進行的真空測試表現，在120℉和10-6torr下，ParyleneC的團體質量損失為0.12℅，ParyleneN的團體質量損失為0.30℅.對于兩種髙聚物，揮發可收集物小于0.01℅（測試靈敏度的極限）。

4/隔離特征和化學抵抗能力

1.隔離特征
與其它涂層相比涂層更薄，聚對二甲苯可提供一種無孔屏障，防止遭受液體、潮氣、化學物品和常見氣體的侵蝕。
	離子滲透與涂層厚度的關系　　見上圖,這些阻隔性能通過一系列涂敷和非涂敷橡膠試驗進行了證明。試樣在一摩爾濃度的鹽酸中高壓加熱一小時，然后分析酸液提取物中的鈣、鋁和鋅成分，這些金屬已知存在于橡膠的添加劑中。清楚地表現了試樣上的Parylene涂層大大削減了對這些金屬的提取。　　Parylene的隔離特征.再一次將水蒸汽滲透率與其它覆形涂敷材料相比較。ParyleneC的性能幾乎超過了所有其它的聚合材料。水蒸汽滲透能力值是在低于0.1微米的厚度下測量的。等量厚度歸一化以后，這個數值對于所有的厚度都是雷同的。 2.化學抵抗能力表:Parylene的耐溶劑性　　5-1.5mil薄膜室溫下浸入各種溶劑90分鐘后產生的厚度轉變（紅外法測量）　　在室溫環境下，Parylene可以抵抗化學物質的侵襲，并且在150℃下不溶于所有的有機溶劑。ParyleneC在175℃時可以消融與氯中，而 ParyleneN在溶劑的熔點（265℃）時可溶。兩種高聚物都可以抵抗大多數溶劑的侵襲。同時，它們也不受像Hostepal, Igepal和檸檬油這類的應力裂解溶劑的影響。

工藝特點Technology Characteristics

Parylene 沉積特點

1/Parylene 厚度控制

高分子膜的聚合生長 --單分子的生長模式無固化應力 --無膨脹/收縮及變形非液相過程 --無流掛及邊角效應高度同形性 --底面、內外觀、邊緣及側面均勻涂層無催化劑 --高純度、無溶劑助劑無放氣征象

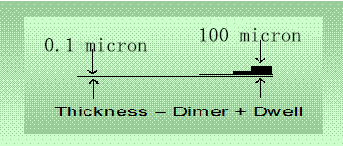

涂層厚度可正確控制; 涂層厚度取決于質料消費量及氣體單體在沉積腔內的駐留時間; 通常的沉積速率為0.5-5um/hour,與沉積溫度,自由基濃度有關.

2/Parylene與液相涂層的比較

　　Parylene涂敷屬于氣相沉積,整個生產過程不存在液態,因此涂層也不存在通常液體涂層所很難避免的邊角效應及流掛征象。Parylene高度同形性, 底面、內外觀、邊緣及側面均勻涂層。在整個Parylene聚合過程中不會釋放溶劑，由于該過程在環境溫度下進行，涂層或裹有涂層的物體內不會產生熱應力、機械應力或化學固化應力。與液體涂層不同，Parylene的涂敷具有同等性，因而它對基材外觀的作用能多次重復，可以預見。因為沉積過程中充滿氣體，涂層材料在使用時就不會產生固化應力。
　　Parylene的用量特別很是小，如許涂層和基材之間的熱膨脹系數就不會有很大差別,幾乎不存在任何膨脹/收縮及變形等. 傳統的噴涂、浸漬或刷涂的液體涂層可能會適用于某些線圈繞組，但是這些材料有很多隱患。例如，固化液體涂層的厚度取決于它們溶劑的濃度，彎月面和外觀張力也會將涂層從尖銳的棱角邊緣劃落下來，在未完全固化前就聚集在角落里。液體涂敷的平均固化厚度一樣平常在0.005至0.010英寸之間。在平整外觀，涂層厚度可能必要有0.005英寸或更厚，只有如許外部角落里、尖銳棱角和邊緣處的液體涂層的厚度才能達到0.001尺寸。有些時候，基材與涂層的熱膨脹系數會有所不同，導致在溫度轉變周期內產生機械應力。涂層越厚或溫度越高，如許情況就會越緊張。
　　Parylene是一類特別的熱塑性聚合物家族的總稱，它們在真空條件下淡薄的氣體中形成并附著在外觀。這些線性聚合物每單位厚度都有超強的屏蔽性能，具有極好的化學惰性及無針孔性。Parylene薄膜無色透明。液體涂層的平均厚度幾乎為Parylene的額定厚度的10倍左右。
　　Parylene在密閉的沉積過程中從粉末狀原材料轉化為氣體，當它沉積在基材上時就形成了高分子膜。Parylene在大約0.1托的真空室內形成。這時氣體分子的平均自由程只有0.1厘米。因而沉積不會是直線型的，待涂敷封裝物體的所有部分都會受到聚合氣體不規則的撞擊。
　　因為高分子膜是均勻形成的，與液體涂層相比，少量薄薄的一層Parylene就能完全知足物理防護和電氣防護的要求。
　　Parylene真空沉積工藝的一個緊張好處就是操作方便。小的部件可以批量進行，無需夾具。具有專利技術的高產量工藝也已經開發出來，成千上萬的小部件產品都能批量進行清潔和正確的涂敷。可重復進行的Parylene涂層工藝能保證每一個部件或成批量部件的所有外觀，都能得到正確的涂敷。相反，液體涂層工藝必要單獨處理每個小部件。例如，使用液體涂層時，一樣平常都要將部件散放在細篩上，從各個角度進行噴涂。接著涂層要經過固化，部件要重新擺放再噴涂，以保證所有未涂的面都能涂敷上。
　　Parylene能抵制室溫下的化學侵蝕，在150℃以下的所有有機溶劑里都不會消融，而且大多數溶劑都不會對它產生滲透。即使是能通過應力-破裂作用降解其他材料的試劑也不能影響它們。
　　Parylene聚合物涂層不會改變電子元器件的電子參數。使用過Parylene涂層的器件狀況穩固，相應特征幾乎不會改變，使用后這些器件從電氣、物理和化學角度完全同四周環境隔脫離來。
