閑談真空鍍膜之—化學氣相沉積CVD

WaterOff
2018-03-17 06:41:00



CVD



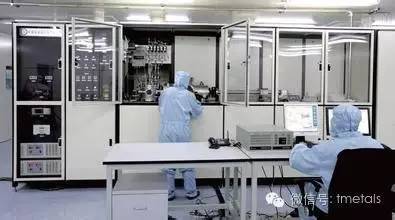

化學氣相沉積(Chemical Vapor Deposition,CVD)是把一種或幾種含有構成薄膜元素的化合物、單質氣體通入放置有基材的反應室,借助空間氣相化學反應在基體外觀上沉積固態薄膜的技術。





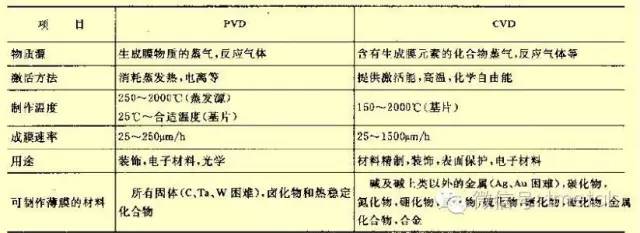

主要特點



  • 化學反應或熱分解;

  • 膜中所有材料都來自外部的源;

  • 反應物必須以氣相情勢參與反應;

  • 成膜溫度較低

  • 膜層成分、純度、密度均可控

  • 繞鍍性好,適合復雜外形襯底

  • 適用于金屬、合金、陶瓷、化合物等各類材料





常見的幾種CVD



各類CVD反應的區別重要在于環境壓力的高低和輸入能量方式的不同。



按壓力分



根據壓力分,重要有常壓CVD(APCVD)、亞常壓CVD(SACVD)、低壓CVD(LPCVD)、超高真空CVD(UHCVD),科研和工業中應用較多的是APCVD和LPCVD。



1APCVD



Atmospheric Pressure CVD,在壓力接近常壓下進行CVD反應的一種沉積方式。工作壓力接近一個大氣壓,是最初最簡單的CVD技術。屬于質量傳輸限定CVD工藝的一種,必須保證反應氣體能等量到達每片襯底。



好處

  • 所需的體系簡單

  • 沉積速度快



瑕玷

  • 均勻性較差,

  • 臺階覆蓋能力差



一樣平常用于厚的介質沉積,工業上多用于鈍化珍愛處理。



2LPCVD



Low Pressure Chemical Vapor Deposition,原理與APCVD基原形同,不同的是工作氣壓比較低,屬于反應速度限定CVD工藝的一種。因為工作氣壓降低,反應氣體的擴散速度和均勻性均較APCVD大幅進步,因此薄膜的沉積速度快、質量高。適于單晶硅、多晶硅和氮化硅等超大規模集成電路的制造。



好處

  • 可正確控制膜層的成分和結構

  • 與常壓CVD比,薄膜均勻性較好





瑕玷

  • 對設備要求高,須有正確的壓力控制體系,成本高

  • 工作溫度高



按能量方式分



根據輸入能量方式分重要有熱化學氣相沉積(TCVD)、等離子體加強CVD(PECVD)、高密度等離子體CVD(HDPCVD)、激光誘導CVD(LCVD)等。



1TCVD



采用襯底加熱的方法促進化學反應,是化學氣相沉積的經典方法。一樣平常采用電阻加熱,高頻感應加熱和輻射加熱等方式,反應溫度在800~2000℃之間,對襯底的耐熱性要求較高。



根據加熱區域不同又分為熱壁法和冷壁法。

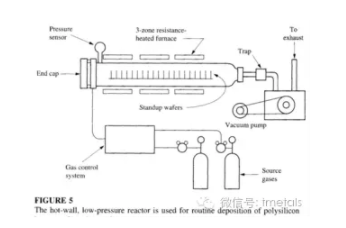

熱壁法:一樣平常采用電阻加熱的方式,加熱區作用于反應腔壁,工作區和襯底均被加熱。

好處:設備結構簡單

瑕玷:腔壁容易沉積薄膜,降消沉積服從。



冷壁法:只加熱襯底,一樣平常采用感應加熱、紅外加熱等方式實現。

好處:沉積只在襯底外觀進行,服從高

瑕玷:設備結構復雜,部分技術將加熱源置于腔體內部,容易帶來污染。



2PECVD

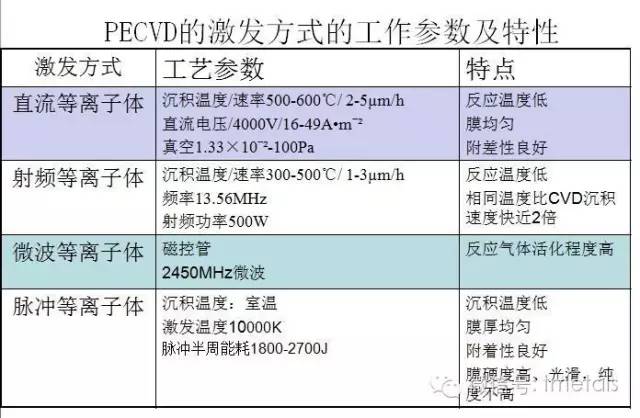

Plasma Enhanced Chemical Vapor Deposition,借助微波或射頻等使含有薄膜組成原子的氣體電離,在局部形成等離子體,行使等離子體的活性,促進化學反應,在較低溫度下沉積化合物薄膜。常用的有直流等離子體、射頻等離子體、微波等離子體、脈沖等離子體等。





好處

  • 沉積溫度低

  • 沉積速率快

  • 成膜質量好

  • 針孔較少,不易龜裂



瑕玷

  • 設備成本高

  • 噪音、輻射和有害氣體污染

  • 對小孔孔徑內外觀難以涂覆

3LCVD



LCVD是指行使激光束的光子能量激發和促進化學反應,實現薄膜沉積的化學氣相沉積技術。



激光在反應中的作用有兩種,加熱襯底或直接作用于氣體分子使其分解。



好處

  • 較常規CVD沉積溫度低

  • 避免高能粒子薄膜的損傷

  • 薄膜結構和純度更高

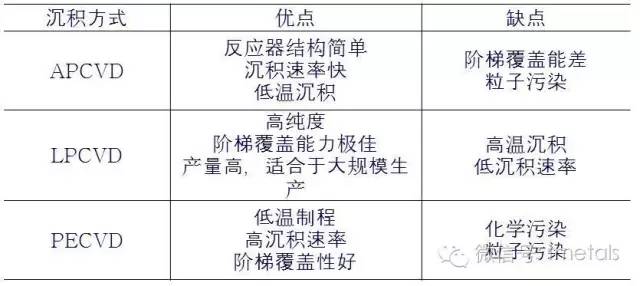

幾種常用CVD的對比







MOCVD



金屬有機物CVD(MOCVD),是行使金屬有機化合物熱分解反應進行氣相外延生長的方法,通常將含有外延材料組分的金屬有機化合物和氫化物(或其他反應氣體)質料氣體輸運到反應室,在常壓或低壓(10-100Torr)下通H2的冷壁石英(不銹鋼)反應室中進行反應成膜。多用于Ⅲ-V族、Ⅱ-Ⅵ族化合物半導體以及它們的多元固溶體的外延生長。





好處

  • 沉積溫度低

  • 適用范圍廣,可生長幾乎所有的化合物和合金半導體

  • 可實現化合物的外延生長





瑕玷

  • 沉積速度慢,僅適宜沉積微米級的外觀層

  • 質料的毒性較大







ALD



Atomic Layer Deposition 原子層沉積,又叫原子層外延(atomic layer epitaxy),一種特別的CVD,可以將物質以單原子膜情勢逐層沉積的方法,每次反應只沉積一層原子。

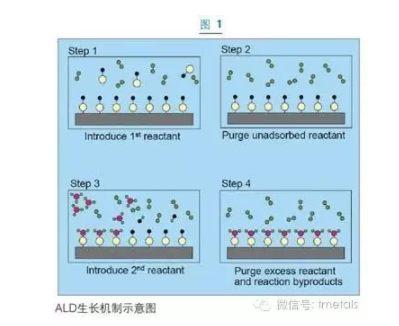

簡單的說就是先將襯底外觀進行活性處理,沉積薄膜時先通入將第一種反應物使襯底外觀飽和吸附,將多余的源氣體抽除干凈后,再通入第二種反應物使之在襯底外觀反應成膜,將剩余的反應物和反應副產品消滅干凈。再重復上述過程進行下一層原子沉積。



好處

  • 薄膜質量高,同等性好

  • 薄膜成分可正確控制

  • 厚度均勻




瑕玷

  • 涉及復雜的外觀化學過程,工藝控制難度大

  • 沉積速率低



隨著集成電路尺寸的賡續降低,所需膜層厚度降至納米級別,ALD薄膜的均勻性和同等性的好處越來越緊張,沉積速率的題目已經不再成為一個題目。可以預見其在電子信息和納米材料領域將會有更大的作為。





常用的CVD技術就簡單的說道這里吧!

正是這些看不見的薄膜成就了我們的時代,隨著技術的發展,信賴還會有更多、更不可思議的制備方法涌現出來,讓我們拭目以待吧!
