閑談?wù)婵斟兡ぶ狢VD

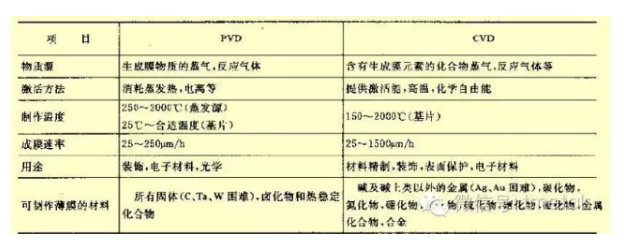

上周咱們聊了PVD的那些事,那么真空鍍膜技術的另一緊張分支——化學氣相沉積(CVD)又有那些特點?
一路去看看吧!
CVD

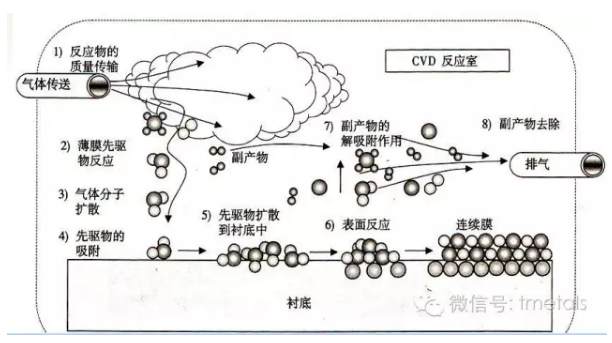

化學氣相沉積(Chemical Vapor Deposition,CVD)是把一種或幾種含有構成薄膜元素的化合物、單質氣體通入放置有基材的反應室,借助空間氣相化學反應在基體外觀上沉積固態薄膜的技術。
主要特點
-
化學反應或熱分解;
-
膜中所有材料都來自外部的源;
-
反應物必須以氣相情勢參與反應;
-
成膜溫度較低
-
膜層成分、純度、密度均可控
-
繞鍍性好,適合復雜外形襯底
-
適用于金屬、合金、陶瓷、化合物等各類材料
常見的幾種CVD
各類CVD反應的區別重要在于環境壓力的高低和輸入能量方式的不同。
按壓力分
根據壓力分,重要有常壓CVD(APCVD)、亞常壓CVD(SACVD)、低壓CVD(LPCVD)、超高真空CVD(UHCVD),科研和工業中應用較多的是APCVD和LPCVD。
1APCVD
Atmospheric Pressure CVD,在壓力接近常壓下進行CVD反應的一種沉積方式。工作壓力接近一個大氣壓,是最初最簡單的CVD技術。屬于質量傳輸限定CVD工藝的一種,必須保證反應氣體能等量到達每片襯底。
好處
-
所需的體系簡單
-
沉積速度快
瑕玷
-
均勻性較差,
-
臺階覆蓋能力差
一樣平常用于厚的介質沉積,工業上多用于鈍化珍愛處理。

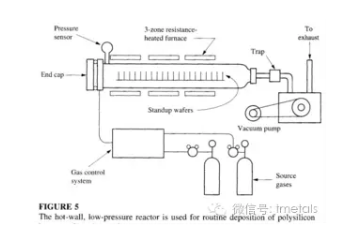

2LPCVD
Low Pressure Chemical Vapor Deposition,原理與APCVD基原形同,不同的是工作氣壓比較低,屬于反應速度限定CVD工藝的一種。因?yàn)楣ぷ鳉鈮航档停磻?yīng)氣體的擴散速度和均勻性均較APCVD大幅進步,因此薄膜的沉積速度快、質量高。適于單晶硅、多晶硅和氮化硅等超大規模集成電路的制造。
好處
-
可正確控制膜層的成分和結構
-
與常壓CVD比,薄膜均勻性較好
瑕玷
-
對設備要求高,須有正確的壓力控制體系,成本高
-
工作溫度高
按能量方式分
根據輸入能量方式分重要有熱化學氣相沉積(TCVD)、等離子體加強CVD(PECVD)、高密度等離子體CVD(HDPCVD)、激光誘導CVD(LCVD)等。
1TCVD
采用襯底加熱的方法促進化學反應,是化學氣相沉積的經典方法。一樣平常采用電阻加熱,高頻感應加熱和輻射加熱等方式,反應溫度在800~2000℃之間,對襯底的耐熱性要求較高。
根據加熱區域不同又分為熱壁法和冷壁法。
熱壁法:一樣平常采用電阻加熱的方式,加熱區作用于反應腔壁,工作區和襯底均被加熱。
好處:設備結構簡單
瑕玷:腔壁容易沉積薄膜,降消沉積服從。
冷壁法:只加熱襯底,一樣平常采用感應加熱、紅外加熱等方式實現。
好處:沉積只在襯底外觀進行,服從高
瑕玷:設備結構復雜,部分技術將加熱源置于腔體內部,容易帶來污染。
2PECVD

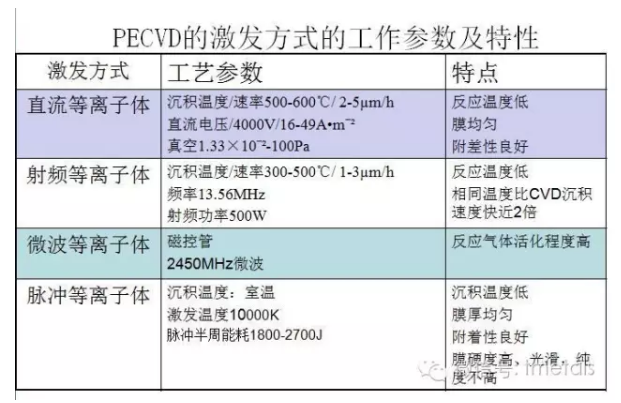

Plasma Enhanced Chemical Vapor Deposition,借助微波或射頻等使含有薄膜組成原子的氣體電離,在局部形成等離子體,行使等離子體的活性,促進化學反應,在較低溫度下沉積化合物薄膜。常用的有直流等離子體、射頻等離子體、微波等離子體、脈沖等離子體等。
好處
-
沉積溫度低
-
沉積速率快
-
成膜質量好
-
針孔較少,不易龜裂
瑕玷
-
設備成本高
-
噪音、輻射和有害氣體污染
-
對小孔孔徑內外觀難以涂覆
3LCVD
LCVD是指行使激光束的光子能量激發和促進化學反應,實現薄膜沉積的化學氣相沉積技術。
激光在反應中的作用有兩種,加熱襯底或直接作用于氣體分子使其分解。
好處
-
較常規CVD沉積溫度低
-
避免高能粒子薄膜的損傷
-
薄膜結構和純度更高

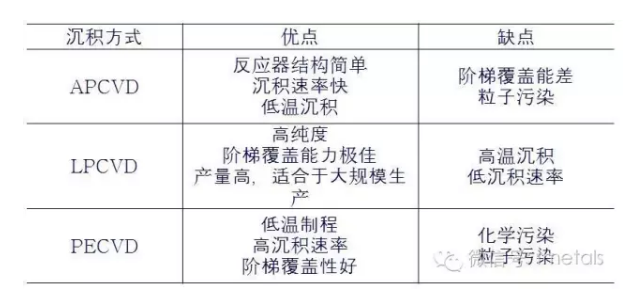

幾種常用CVD的對比

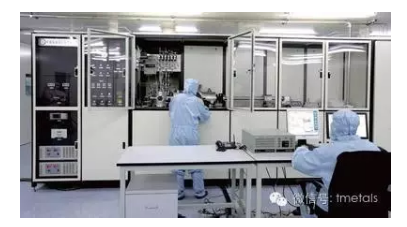

MOCVD
金屬有機物CVD(MOCVD),是行使金屬有機化合物熱分解反應進行氣相外延生長的方法,通常將含有外延材料組分的金屬有機化合物和氫化物(或其他反應氣體)質料氣體輸運到反應室,在常壓或低壓(10-100Torr)下通H2的冷壁石英(不銹鋼)反應室中進行反應成膜。多用于Ⅲ-V族、Ⅱ-Ⅵ族化合物半導體以及它們的多元固溶體的外延生長。
好處
-
沉積溫度低
-
適用范圍廣,可生長幾乎所有的化合物和合金半導體
-
可實現化合物的外延生長
瑕玷
-
沉積速度慢,僅適宜沉積微米級的外觀層
-
質料的毒性較大
ALD
Atomic Layer Deposition 原子層沉積,又叫原子層外延(atomic layer epitaxy),一種特別的CVD,可以將物質以單原子膜情勢逐層沉積的方法,每次反應只沉積一層原子。

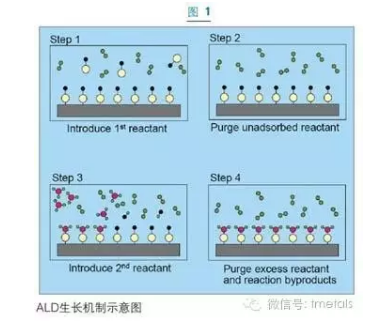

簡單的說就是先將襯底外觀進行活性處理,沉積薄膜時先通入將第一種反應物使襯底外觀飽和吸附,將多余的源氣體抽除干凈后,再通入第二種反應物使之在襯底外觀反應成膜,將剩余的反應物和反應副產品消滅干凈。再重復上述過程進行下一層原子沉積。
好處
-
薄膜質量高,同等性好
-
薄膜成分可正確控制
-
厚度均勻
瑕玷
-
涉及復雜的外觀化學過程,工藝控制難度大
-
沉積速率低
隨著集成電路尺寸的賡續降低,所需膜層厚度降至納米級別,ALD薄膜的均勻性和同等性的好處越來越緊張,沉積速率的題目已經不再成為一個題目。可以預見其在電子信息和納米材料領域?qū)?huì)有更大的作為。
常用的CVD技術就簡單的說道這里吧!
正是這些看不見的薄膜成就了我們的時代,隨著技術的發展,信賴還會有更多、更不可思議的制備方法涌現出來,讓我們拭目以待吧!
