您真的了解鍍膜工藝嗎?不了解就進來看看吧
導言
鍍膜是半導體及光學工業中最為緊張的工藝之一。這里會總體歸納各類鍍膜/薄膜工藝,從原理上了解這些工藝的異同。
簡介
鍍膜指在基材上形成從數納米到數微米的材料層,材料可以是金屬材料、半導體材料、以及氧化物氟化物等化合物材料。鍍膜的工藝可以最簡略的分為化學工藝及物理工藝:
化學方法
通常是液態或者氣態的前體材料經過在固體外觀的化學反應,沉積一層固體材料層。以下常見的鍍膜工藝都是屬于化學工藝:
◆ 電鍍(Electroplating):行使電解原理在某些金屬外觀上鍍上一薄層其它金屬或合金的過程,是行使電解作用使金屬或其它材料制件的外觀附著一層金屬膜的工藝
◆ 化學溶液沉積 Chemical solution deposition (CSD):是行使一種合適的還原劑使鍍液中的金屬離子還原并沉積在基體外觀上的化學還原過程。與電化學沉積不同,化學沉積不必要整流電源和陽極。Sol-Gel技術就是一種化學溶液沉積方法。

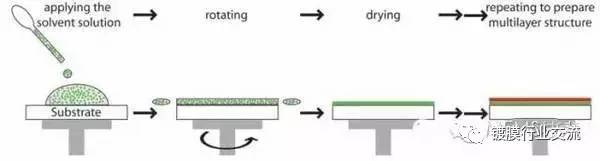

◆ 旋轉涂覆法 Spin-coating:即在高速旋轉的基片上,滴注各類膠液,行使離心力使滴在基片上的膠液均勻地涂覆在基片上,厚度視不同膠液和基片間的粘滯系數而不同,也和旋轉速度及時間有關。通常也必要涂膠后的熱處理來使膠狀涂膜晶體化。對于高分子聚合物Polymer的薄膜涂覆比較有用,廣泛應用于半導體的光感掩膜涂覆。

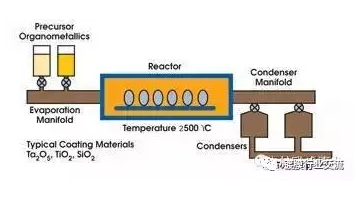

◆ 化學氣相沉積 Chemical vapor deposition(CVD):把一種或幾種含有構成薄膜元素的化合物、單質氣體通入放置有基材的反應室,借助空間氣相化學反應在基體外觀上沉積固態薄膜的工藝技術。

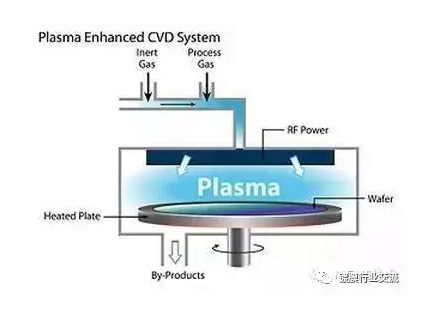

◆ 等離子加強化學氣相沉積 Plasma enhanced Chemical vapor deposition (PECVD):是借助微波或射頻等使含有薄膜組成原子的氣體電離,在局部形成等離子體,而等離子體化學活性很強,很容易發生反應,在基片上沉積出所期望的薄膜。由于行使了等離子的活性來促進化學反應,PECVD可以在較低的溫度下實現。
物理方法
使用機械的、機電的、熱力的方法來產生形成固態薄膜。通常是物理氣相沉積的方法Physical vapor deposition(PVD)。以下是常見的物理鍍膜工藝:
◆ 熱蒸發鍍膜(Thermal evaporation):將薄膜物質加熱蒸發,在比蒸發溫度低的基本外觀上凝結成固體形成薄膜的方法。

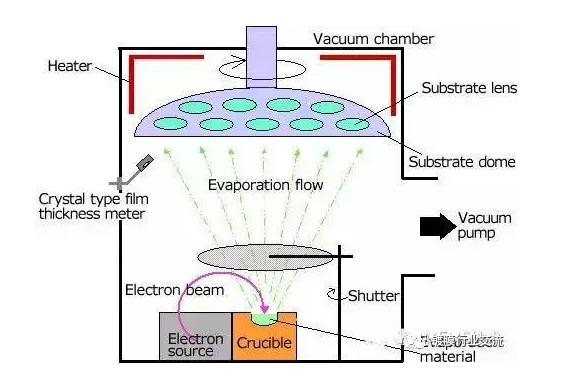

→電子束蒸發鍍膜 (Electron beam evaporation); 通過電子束轟擊鍍膜材料加熱并使材料蒸發,并沉積在基板上。好處是加熱集中,并能達到很高的溫度來處理高熔點的材料。

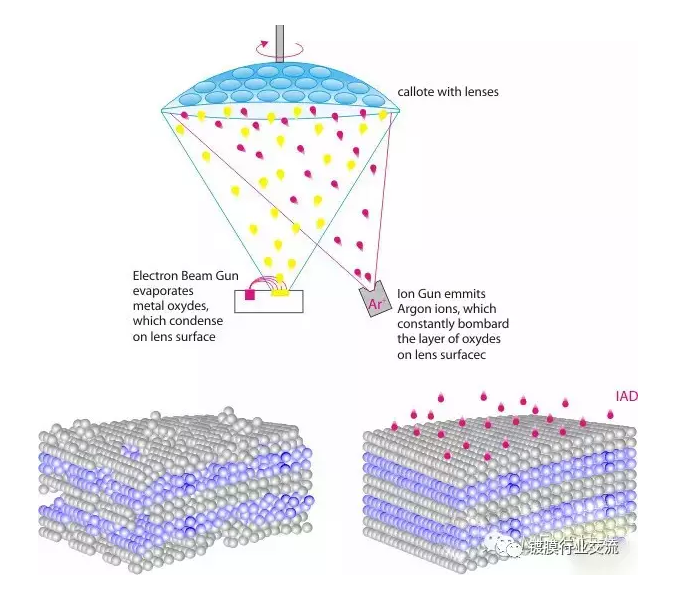

→離子束輔助沉積 (Ion assisted deposition IAD); 類似于E-beam evaporation工藝,改善的地方是用離子束來導向及加速氣化的鍍膜材料,并且離子束在材料沉積的過程中幫助沉積以及使沉積膜緊密化,就像小小的錘子一樣。

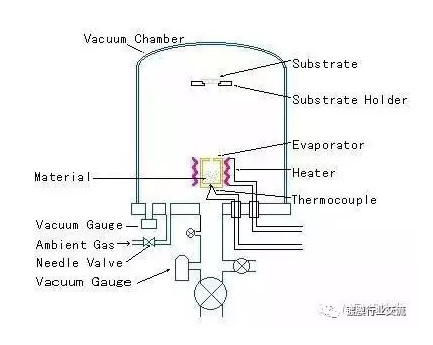

→電阻加熱蒸發鍍膜(Resistive heating evaporation);通過高電流電阻加熱使鍍膜材料氣化,不適用于高過1600度熔點的材料

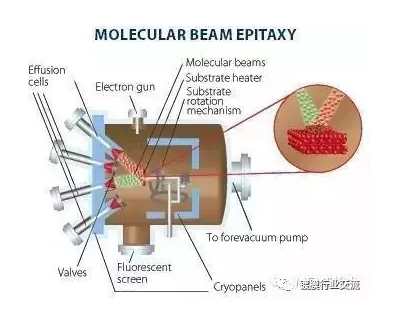

→分子束外延Molecular beam epitaxy (MBE)
◆ 濺射鍍膜(Sputtering):高能量的原子、分子與固體在碰撞后,原子會被趕出固體外觀。這種征象稱為濺射( Sputter )或者是濺鍍( Sputtering ),被碰撞的固體稱為靶材( Target )。通過高能量的原子、分子會反復碰撞,靶材會被加熱,為了防止消融,會從背面進行水冷。

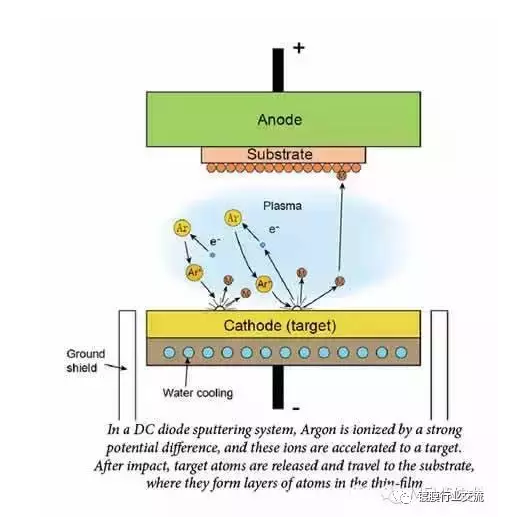

→傳統濺射,通過高電壓使靶材四周的氬氣離子化,并通過高電位差獲得加速,并轟擊靶材外觀,轟出外觀的靶材原子蘊蓄在基板上,形成薄膜。
→射頻濺射 RF sputtering,射頻濺射是行使射頻放電等離子體中的正離子或電子轟擊靶材、濺射出靶材原子從而沉積在接地的基板外觀的技術。相比傳統濺射的好處是不會產生正電荷蘊蓄,降低電位差,從而停止濺射。

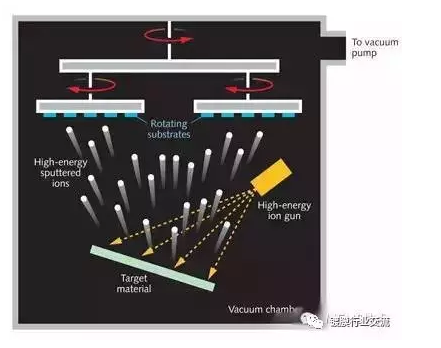

→離子束濺射 Ion beam sputtering (IBS),來自于自力離子槍的高能量離子束轟擊靶材外觀,濺鍍好的材料沉積在基板上。其間形成著的鍍膜化學計量和靶材千篇一律。

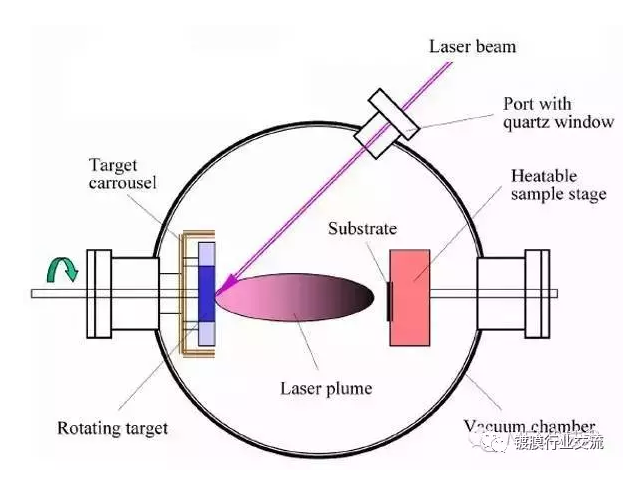

◆ 脈沖激光沉積 (Pulsed laser deposition PLD):是一種行使聚焦后高功率脈沖激光對真空中靶材進行轟擊,因?yàn)榧す饽芰繕O高,使靶材氣化形成等離子體Plasma plume,然后氣化的物質沉淀在襯底上形成薄膜。
結語
這里給出半導體及光學鍍膜工藝的一個最廣泛的分類介紹,而以后的筆記中會包含對于光學鍍膜最常見工藝的比較與分析,這些工藝包括E-beam, IAD, IBS。
